BIG BAG BEFÜLLSTATION
Die Big-Bag-Abfüll- und Wiegelösungen von GIMAT, auch bekannt als Big-Bag-Befüllstationen, ermöglichen es, den Big Bag während der Abfüllphase sicher und ohne Staubentwicklung in der Umgebung zu befüllen.
Wenn der Big Bag gefüllt ist, werden die Schlaufen von der Oberseite gelöst, nachdem er von unten angehoben und mit Hilfe eines Gabelstaplers oder eines Hubwagens auf eine Palette gestellt wurde.
Die Big Bag Wiege- und Absackstationen sind mit vier Teleskopstützen ausgestattet, die eine Höhenverstellung zur Anpassung an die verschiedenen Größen des Big Bag ermöglichen.
Der Big Bag kann mit mechanischen und pneumatischen Förderanlagen befüllt werden, wie z.B.
- flexible Spiral- oder Schneckenförderer
- Schneckenförderer
- pneumatische Förderer

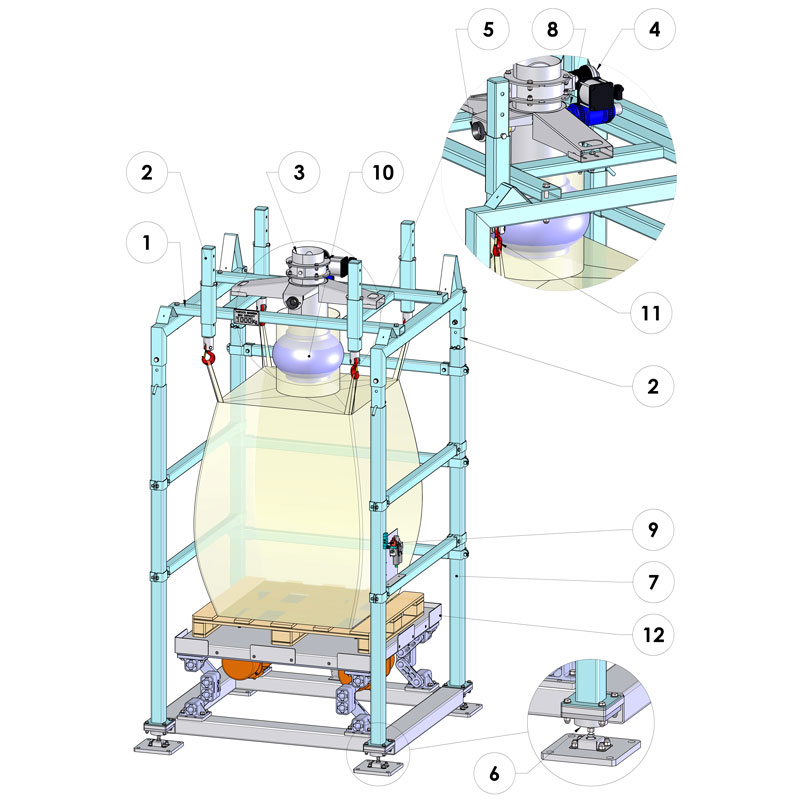

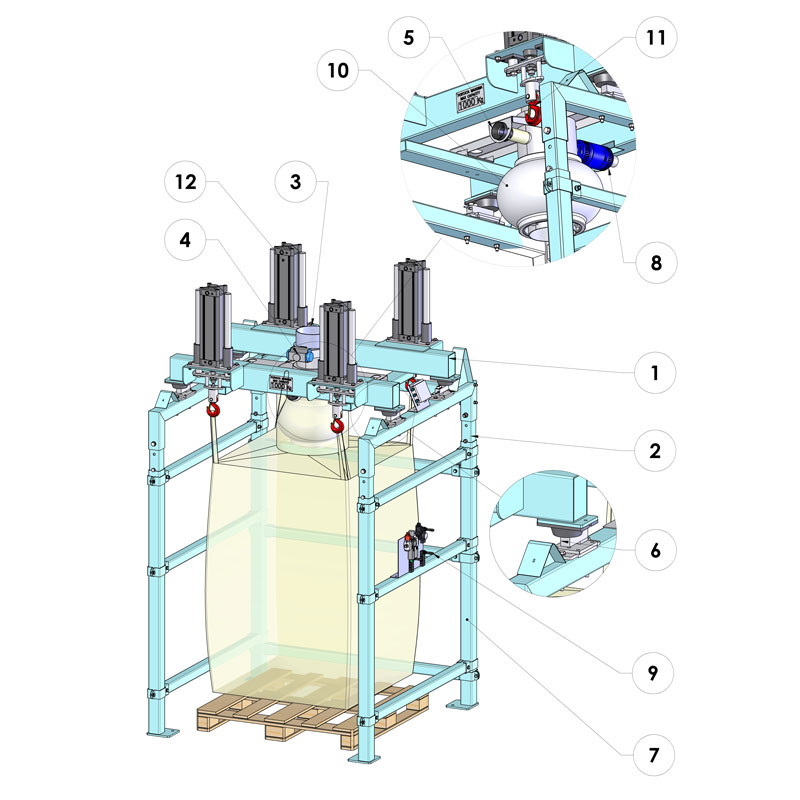

- Oberer Rahmen
- Höhenverstellbare Stützen
- Füllrohr
- Schiebe- oder Drehklappen-Ventil zur Unterbrechung der Produktzufuhr
- Pneumatische Pumpe oder Elektroventilator zum Aufblasen des Big Bags
- Wägezellen für die genaue Gewichtsermittlung des Inhalts
- Tragrahmen
- Entlüftungsventil zum Anschluss an die Staubabsauganlage
- Pneumatische Steuerung der aufblasbaren Manschette und/oder Kolben
- Blähmanschette zur Staubabdichtung an der Einfüllöffnung des Big Bags

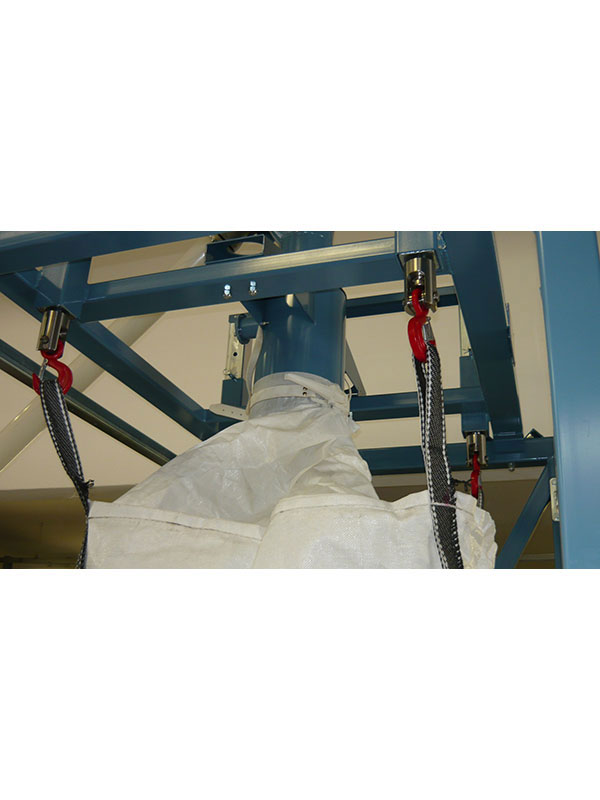

- Lasthaken, schwenkbar
- Vibrationsboden / Pneumatik-Kolben zum Verdichten und Entlüften des Inhalts
Vibrations-Plattform
Vibrations-Plattform am Boden des Gestelles angebracht, das mechanisch gegen Vibrationen isoliert ist. Hilft, das Produkt zu verdichten, indem es den Füllkoeffizienten des Big Bags optimiert und den Inhalt bei Bedarf entlüftet – die ideale Lösung für pulverförmige Produkte.
Verdichtungssystem
Verdichtungssystem durch pneumatisches Rütteln: Das System verwendet pneumatische Kolben mit vertikaler Achse und einstellbaren Ausfahr- und Einfahrzyklen, wodurch wiederholte und kontrollierte Stöße des Big-Bag-Inhalts gegen den Boden erzeugt werden. Dieses System ist besonders effektiv für Materialien, die zur Verklumpung neigen, wie z. B. Kunststoffflocken oder hygroskopische Produkte.
ZUBEHÖR BIG BAG ABFÜLLANLAGE
Big Bag Befüllstationen verfügen über das folgende Zubehör:
- Wägezellen zum Wiegen des Produkts während des Abfüllens und zum Anhalten der Befüllung bei dem gewünschten Gewicht
- Schlauchförmige Gummimanschette mit pneumatischer Aufblasung zur hermetischen Abdichtung der Ladeöffnung
- Möglichkeit, den Big Bag vor dem Befüllen aufzublasen, um die Verteilung des Produkts im Inneren zu erleichtern, unter Verwendung eines elektrischen oder pneumatischen Gebläses mit Venturi-Effekt
- Vibrierende Plattform am Boden der Struktur, um das Produkt zu verdichten, den Füllungskoeffizienten des Big Bag zu optimieren und den Inhalt bei Bedarf zu entlüften. Die Plattform ist mechanisch von der Tragkonstruktion isoliert,
- Rahmen auf Rädern, höhenverstellbar, um die Struktur leicht zu bewegen
- Pneumatisches Absperrventil für fallendes Produkt am Ende der Befüllung, um die Dosierpräzision zu verbessern
Vollständig aus rostfreiem Stahl 1.4301 oder 1.4404 hergestellt.
Sonderausführungen gemäß der ATEX-Richtlinie 2014/34/EU auf Anfrage.
Modelle
| Modell | Max Belastung (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| SSR 10/20 | 1000/2000 | 2900 | 1480 | 200 | 282 | 500 | 330 | 2130 | 1780 | 1460 |
Mögliche Konfigurationen der Gimat Big Bag Abfüllanlage
Absack- und Wiegemaschine Big Bag.

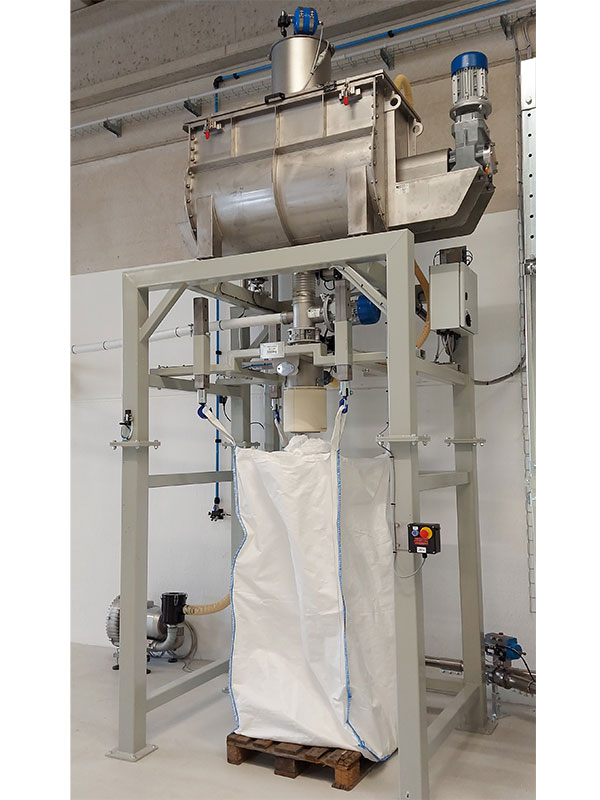

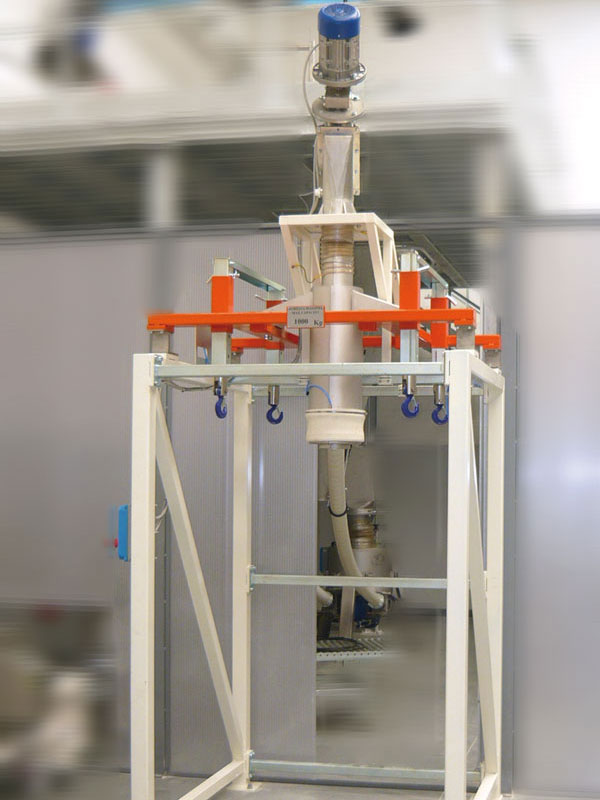

Big Bag Befüll-Station am Auslauf eines Mischers angeordnet

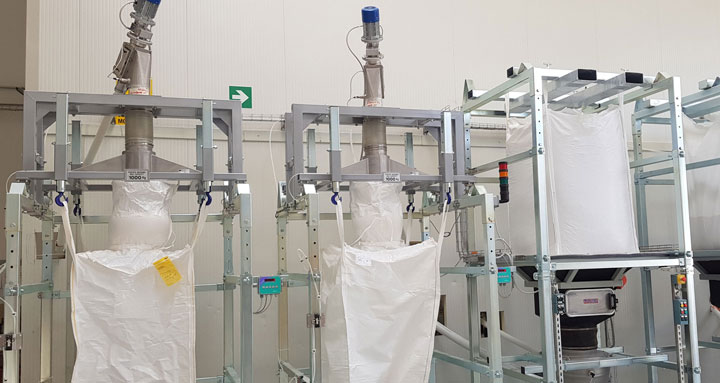

Hochproduktive Big Bag Befüll-Stationen

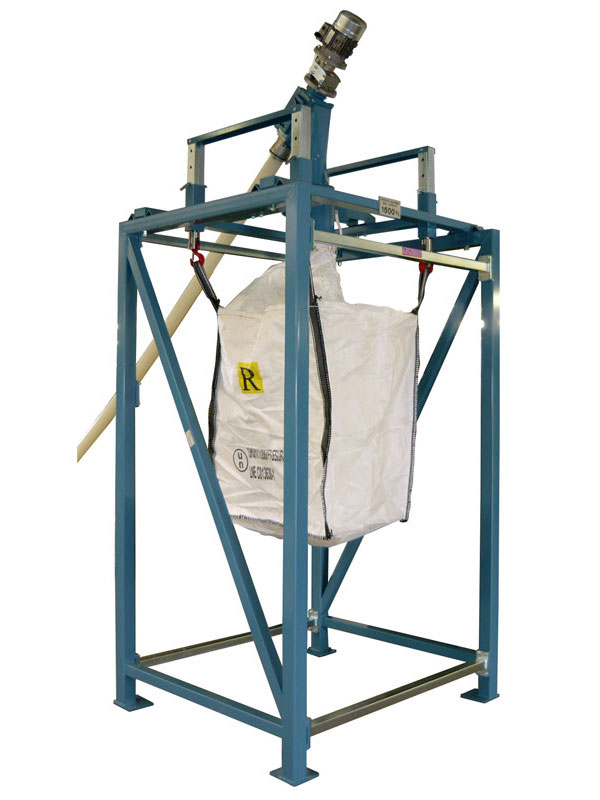

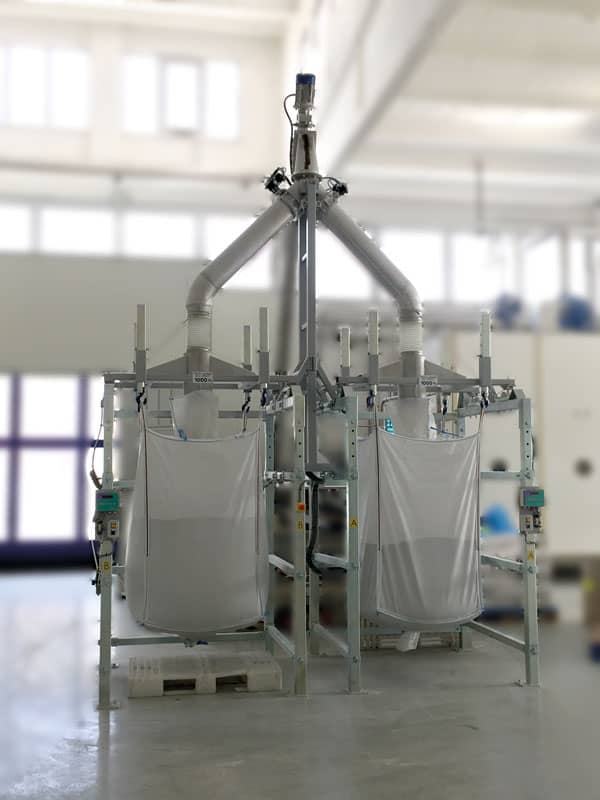

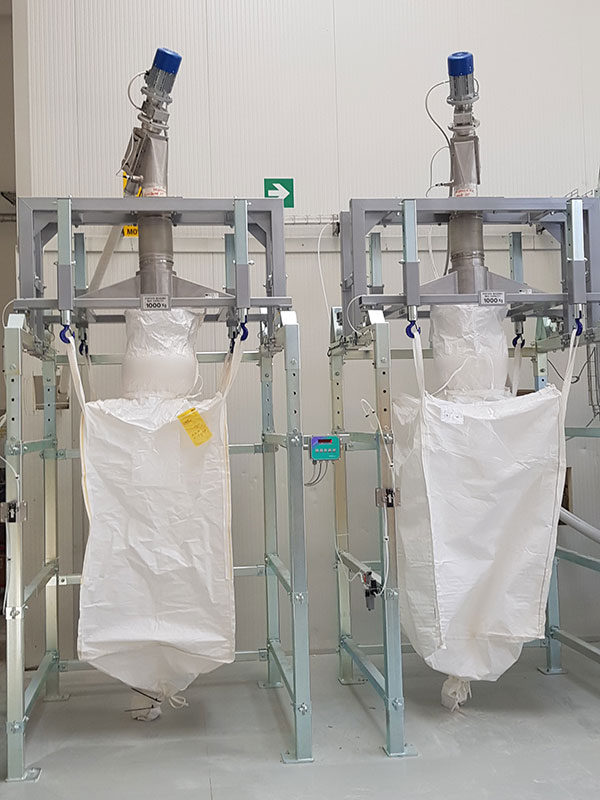

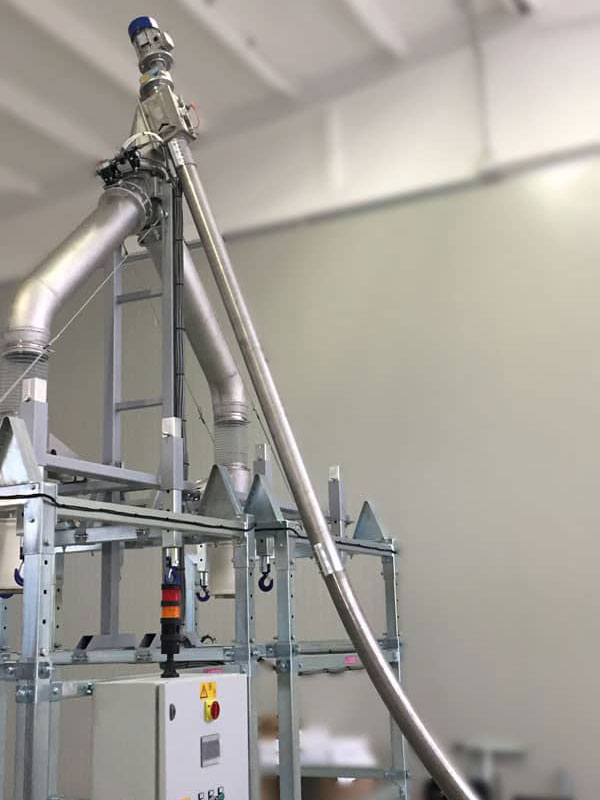

Stationen zum Befüllen von Big Bags mit optionaler Gewichtsermittlung des Inhalts mittels Wägezellen und Befüllung über flexibler Förderschnecke. Abdichtung der Einfüllöffnung des Big Bags mittels pneumatisch aufblasbarer Manschette und Doppelkammer-Füllleitung zur kanalisierten Entlüftung des beim Befüllen entstehenden Staubs. Auf Wunsch Lösung mit Doppelstation und elektropneumatischem Umschalter zum schnellen Wechsel von einer Big Bag Befüll-Station zur anderen ohne Unterbrechung des Produktionszyklus.

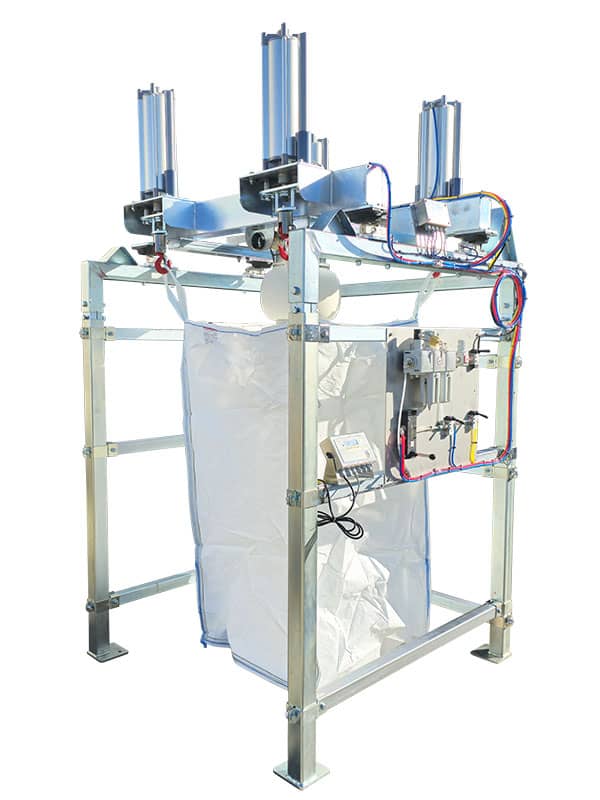

Befüllen von Big Bags mit pneumatischen Rüttelkolben
Befüllen von Big Bags mit aufblasbarer Manschette

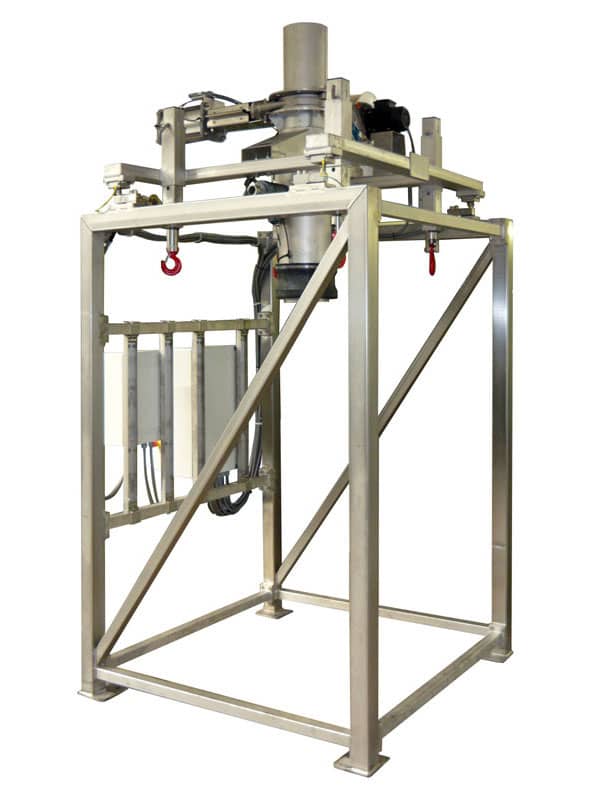

Befüllen von mit Wägezellen und elektropneumatischer Steuerung
Big Bag Befüllsystem wie folgt ausgestattet: Pneumatische Rüttelkolben zur Verdichtung des Inhalts, ideal für flockige, hygroskopische oder zum Verklumpen neigende Produkte. Aufblasen des Big Bags mit Druckluft für mehr Stabilität und Sicherheit. Elektropneumatische Steuerung. Aufblasbare Manschette für hermetische Abdichtung der Einfüllöffnung des Big Bags. Integrierte Wägezellen für präzise Gewichtskontrolle während des Befüllens.

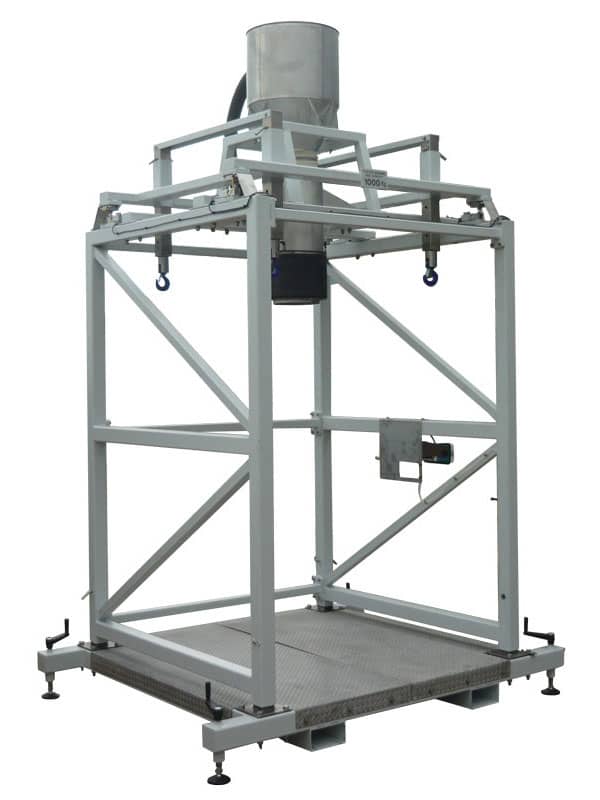

Big Bag Befülleinheit mit Vibrationsboden und Wägezellen.
Pneumatisch aufgeblasener Big Bag, bereit zur Befüllung
Mit Aufblasvorrichtung über elektrischen Ventilator
Big Bag Befüllstation ausgerüstet mit: Vibriationsboden zum Verdichten des Inhalts, ideal für pulverförmige Produkte, die beim Befüllen zu starker Luftaufnahme neigen. Pneumatisches Aufblasen des Big Bags mittels Druckluft für mehr Stabilität und Sicherheit. Alternative mit Elektroventilator, falls im Werk keine Druckluft verfügbar ist. Integrierte Wägezellen für eine präzise Gewichtskontrolle während des Befüllens.

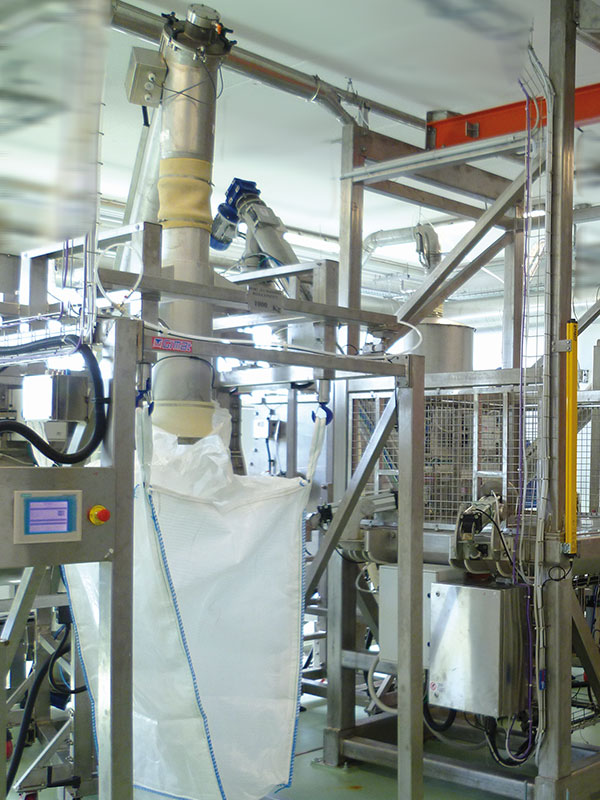

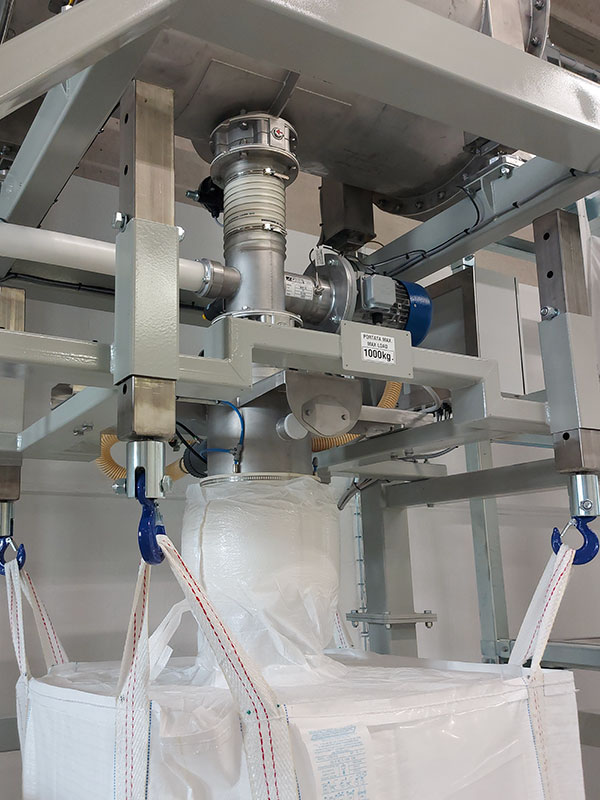

Befüllung von Big Bags – eine integrierte Lösung
Big Bag Befüllung – Produkteinlauf
Mit Gabelstapler-Führungen zum Einfachen Fortbewegen der Einheit

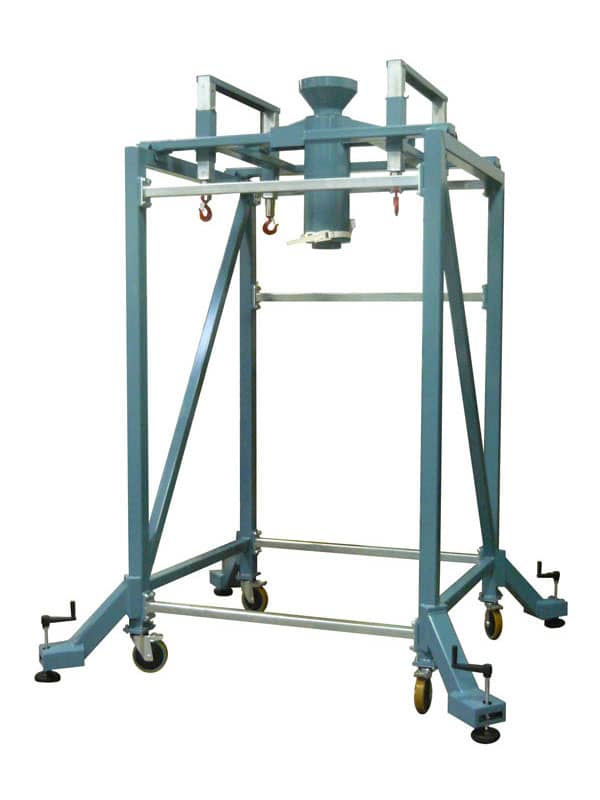

Big Bag Befüll-Einheit auf Rädern
Auf unserem YouTube-Kanal finden Sie Anwendungsbeispiele unserer Big Bag Befüllstationen und Komplett-Anlagen, die von Gimat entwickelt und hergestellt wurden.
