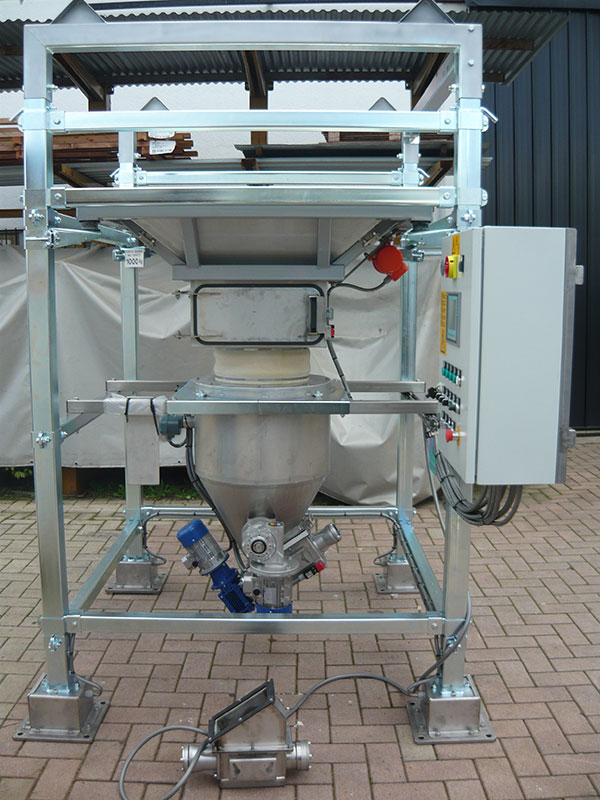

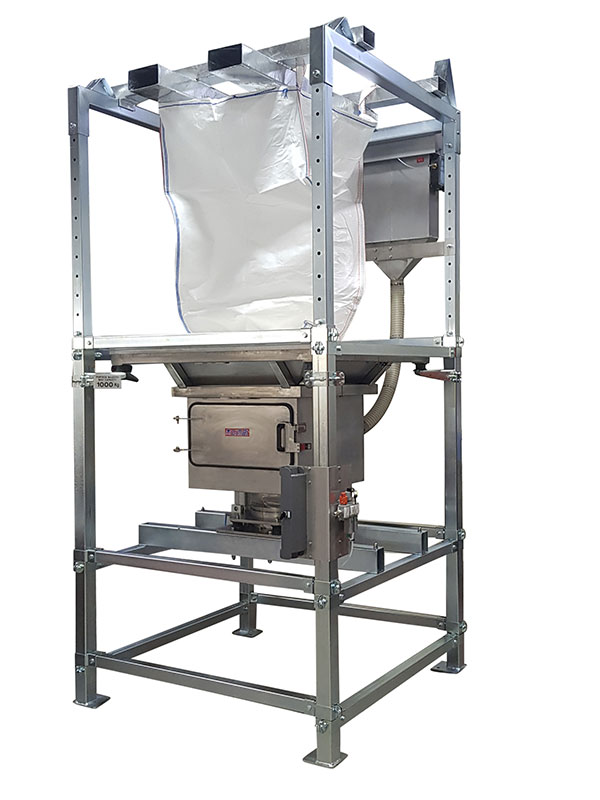

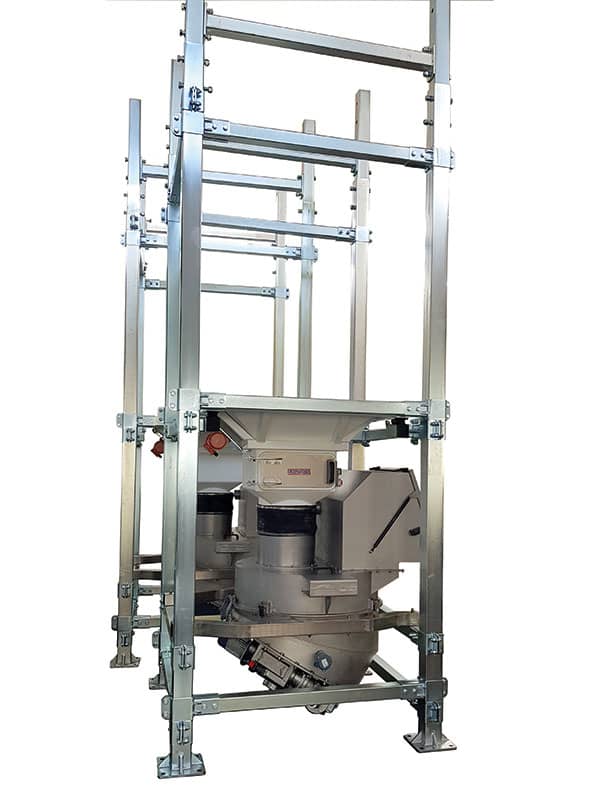

Big Bag Entleerstation

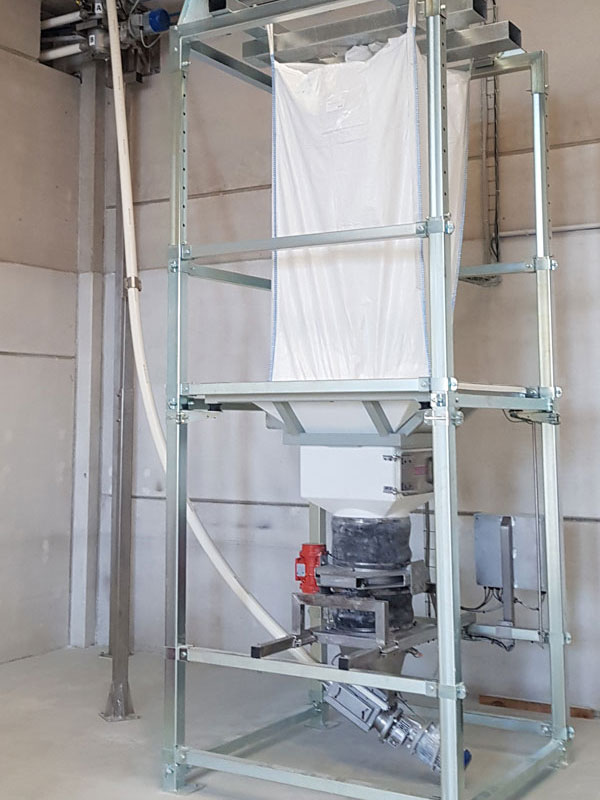

Der gefüllte Big-Bag mit dem Rohstoff wird mit Hilfe eines Gabelstaplers einfach an die Big-Bag-Rahmenstruktur gehängt. Alternativ zum Gabelstaplerbetrieb bieten wir auch elektrisches oder pneumatisches Hebezeug zur Positionierung des BIG BAG an.
Die Höhenverstellung des Rahmens, die zur Anpassung an die Abmessungen der Big Bags notwendig ist, ist dank der teleskopischen Stützen des Big Bag-Gestells möglich. Vielseitiger Stützrahmen mit 4 höhenverstellbaren Ständern mit Versteifungsquerstreben, die durch ebenfalls höhenverstellbare Gelenke zusammengefügt werden.
Der Käfig, der auch als Sicherheitselement bezeichnet wird, ist auf entsprechenden Gummischwingungsdämpfern montiert, um die Schwingungen nur auf den Big Bag und seinen Pulverinhalt und nicht auf die Big Bag-Entleerungsstruktur zu übertragen.
Tragfähigkeit bis zu 2000 kg je nach Ausführung.

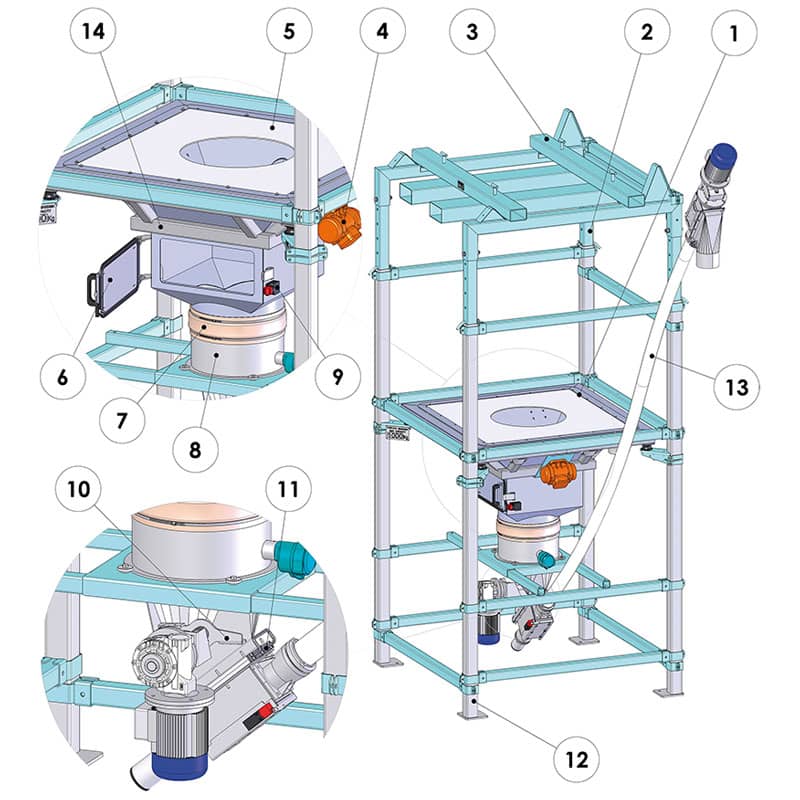

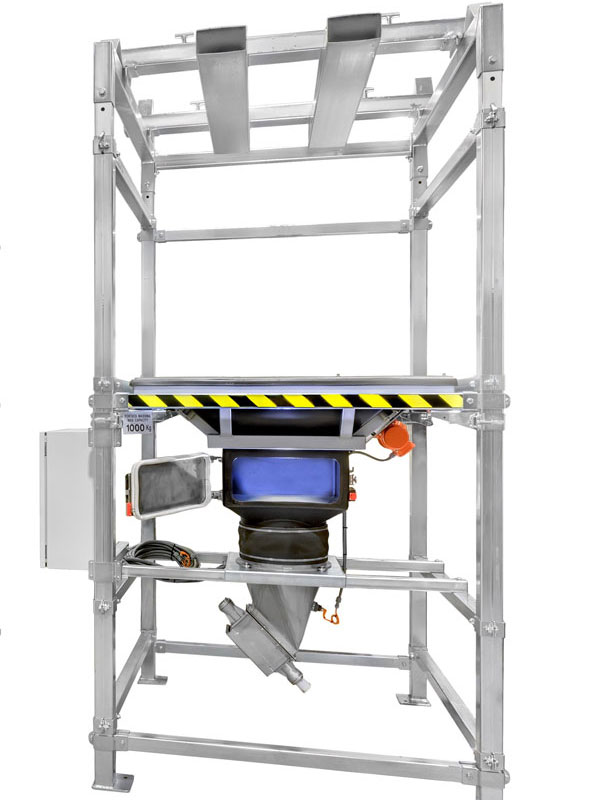

- Vibrationstrichter, patentiert
- Höhenverstellbare Stützen
- BIG BAG Kreuztragrahmen
- Elektromechanischer Vibrator
- Staubdichtung
- BIG BAG Zugangstür
- Flexible Dichtmanschette
- Anschluss für Fördersystem
- Sicherheitsschalter
- Brückenbrecher
- Manueller Absperrschieber
- Verschraubtes, modulares BIG BAG Gestell mit patentierten Community-Design
- Flexible Förderschnecke
- Sicherheitselement, patentiert
Big Bag Entleerung - Zubehör
Bei schädlichen Produkten oder sehr feinem Staub gibt es auch die Lösung mit einem integrierten, abgedichteten, beweglichen Anschlussteil, der, vertikal angetrieben von zwei pneumatischen Aktuatoren, den unteren Auslauf des Big Bag zusammendrückt, wodurch die Entleerung völlig hermetisch wird.
Bei sperrigen Pulvern sind die Big-Bag-Entleerungsanlagen gegebenenfalls auch mit pneumatischen Kolben ausgestattet, die direkt auf den Big-Bag einwirken, um ein gleichmäßiges Absinken des Pulvers und damit einen Produktionsprozess ohne kostspielige Unterbrechungen zu gewährleisten.
Eine Teilentladung des Big-Bags wird bei Bedarf durch zwei weitere pneumatische Kolben ermöglicht, die über eine sichere Zweihandsteuerung auf die Big-Bag-Entleerungsöffnung wirken und diese zusammendrücken, so dass der BIG BAG wieder manuell verschlossen werden kann.
Wenn der Big Bag unten geschlossen ist und keine Entleerungsöffnung hat, ist es möglich, den Übergabetrichter mit einem geeigneten Schneidsatz mit einem seitlichen Erhöhungskasten zu integrieren, der den beim Schneiden des Big Bag selbst entstehenden Staub auffängt.
Auf Anfrage Spezialanfertigungen, die konform mit der Richtlinie ATEX 2014/34/EU für Zone 2 - 22 und Zone 1 - 21 sind.

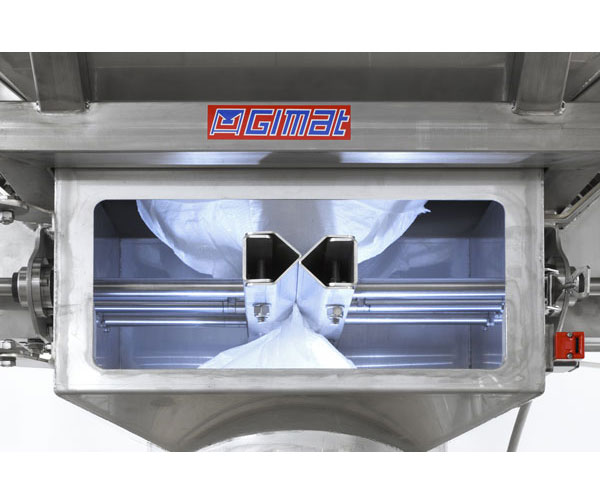

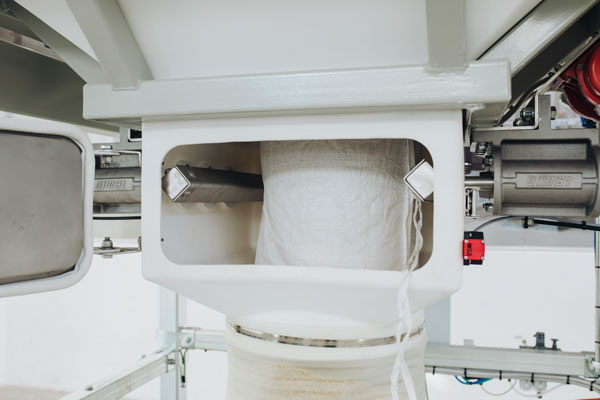

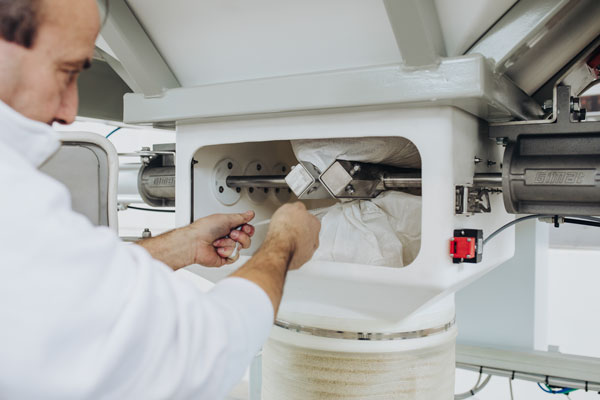

Big Bag Entleerungstrichter – Schneidsatz mit Staubabdichtung

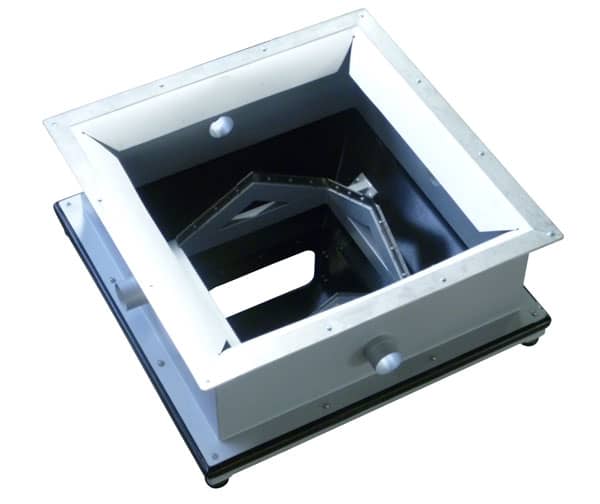

U-förmiges Big Bag-Schneideset

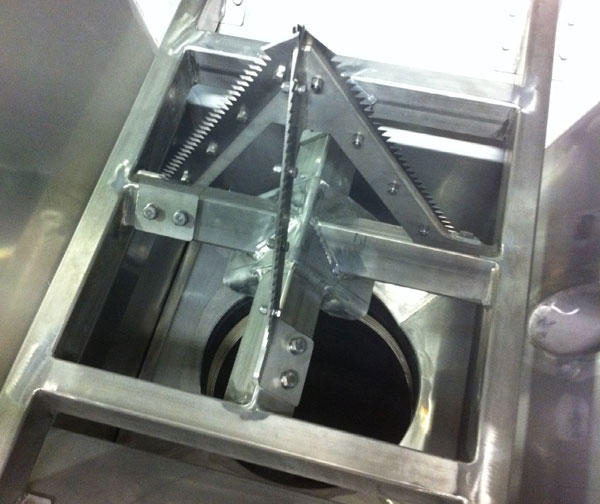

Big Bag-Schneideset, pyramidenförmig

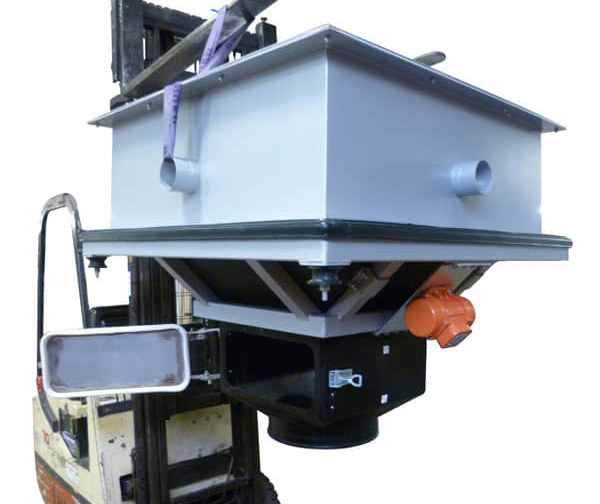

Big-Bag-Entleerungstrichter mit Schneidesatz und Box zur Aufnahme des beim Entleeren entstehenden Staubs, mit Vorrichtung zum Auffangen des Staubs an allen vier Seiten. Big-Bag-Schneidesatz in U-Form für Big Bags sowohl mit Standardauslauf als auch mit geschlossenem Boden.

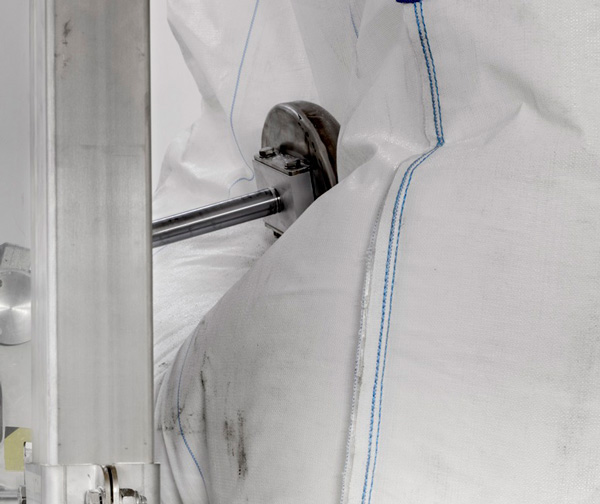

Pneumatische Kolben mit Wirkung auf den Big Bag
Pneumatische Kolben mit Wirkung auf den Big Bag
Seitliche Kolben, die direkt auf den BIG BAG drücken, um diesen seitlich zu bewegen und damit die Entleerung zu erleichtern.

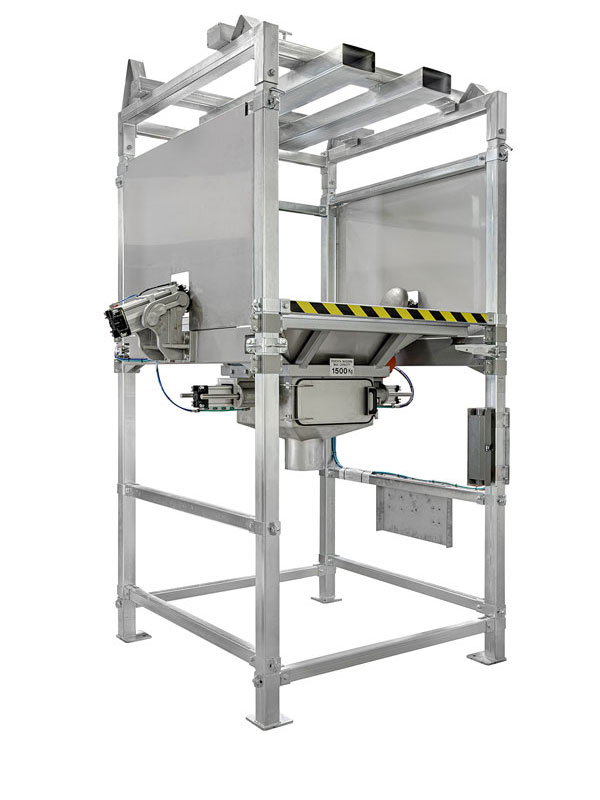

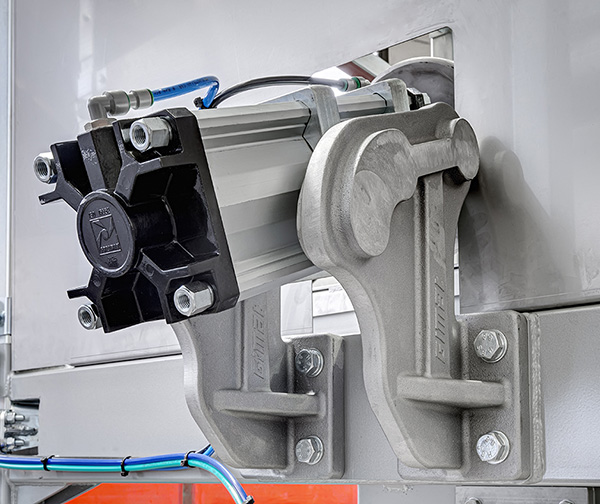

Big Bag-Teilschließung

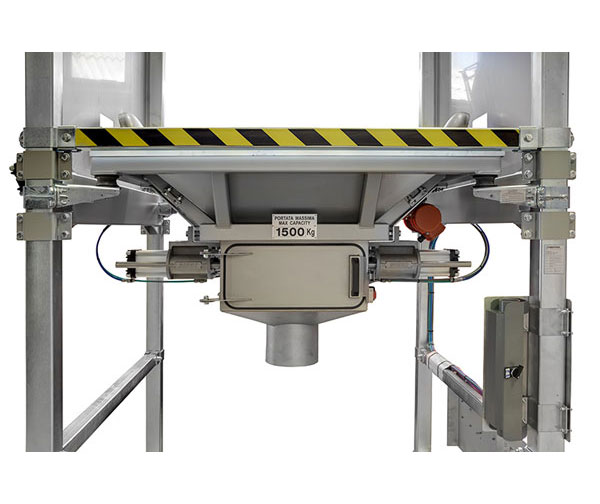

Big Bag-Entleerung mit seitlichen Kolben und Teilschließung
manca
manca
Pneumatischer Big-Bag-Verschluss, der eine teilweise Entleerung des Big-Bags und den Austausch gegen einen anderen Big-Bag-Typ ermöglicht, ohne dass eine vollständige Entleerung abgewartet werden muss. Diese Lösung ist geeignet, wenn verschiedene Pulversorten in derselben Big-Bag-Entleerungsanlage verarbeitet werden.
Big Bag Entleer Trichter
Der darunter liegende Kunststofftrichter ermöglicht ein sicheres Öffnen und staubfreies Befüllen des Big Bags dank des seitlichen Saugeinlasses und der oberen Dichtung am Boden des Big Bags.
Der “patentierte” Übergabetrichter befindet sich in einem umgekehrten pyramidenstumpfförmigen Bewehrungskorb, auf dem der elektromechanische Vibrator mit einstellbaren Exzentermassen verschraubt ist.
Der für den geformten Trichter verwendete Kunststoff ist FDA -10/2011- MOCA 1935/2004 zugelassen, antistatisch und Atex 2014/34/EU-konform. Auf Anfrage sind auch Lösungen mit einem Trichter aus Edelstahl 1.4301 oder 1.4404 erhältlich.
Weitere Vorteile des Kunststoff-Trichters sind der niedrige Reibungskoeffizient, die leichte Staubabfuhr und die hervorragende Reinigung dank abgerundeter Ecken und Korrosionsbeständigkeit
Weitere Merkmale

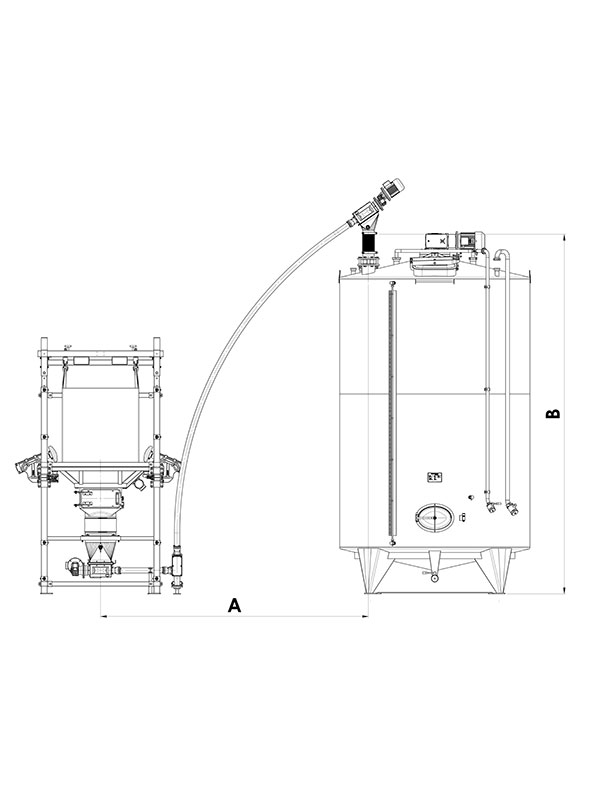

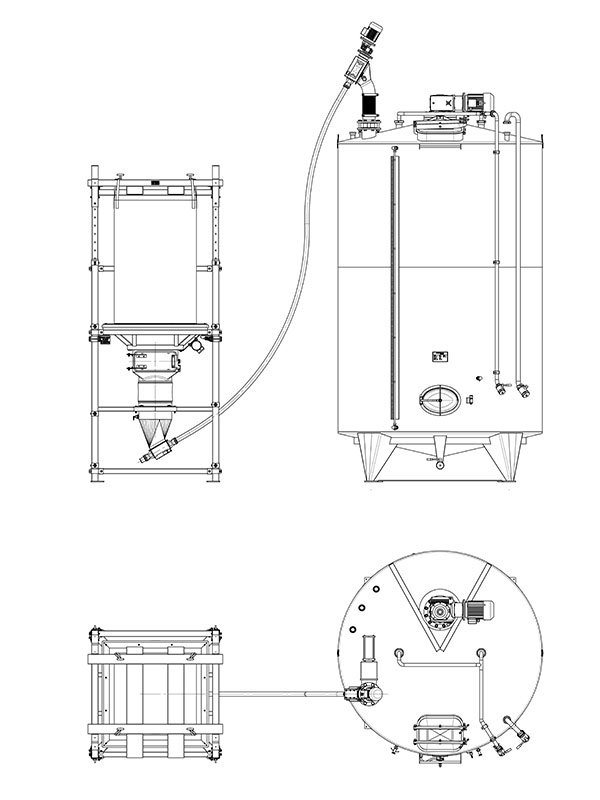

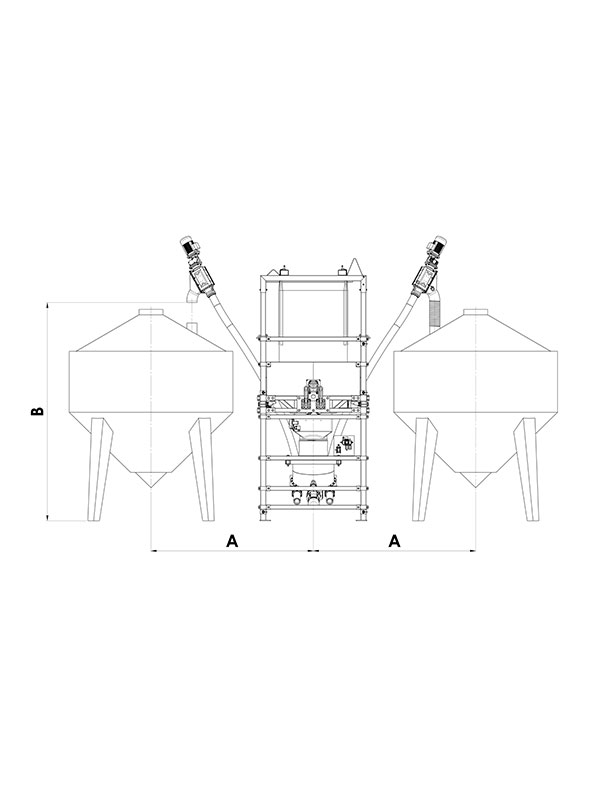

- Big-Bag-Entleerung und Transport des Inhalts mit flexiblen Spiralförderern, Schneckenförderern oder pneumatischen Förderern für Pulver und Granulate.
- Flachbodenrührwerk mit volumetrischer oder gravimetrischer Schneckendosierung für schwer fließende Produkte.
- Subtraktionswägesystem auf Wägezellen für präzise und zuverlässige Dosierung.
modelle

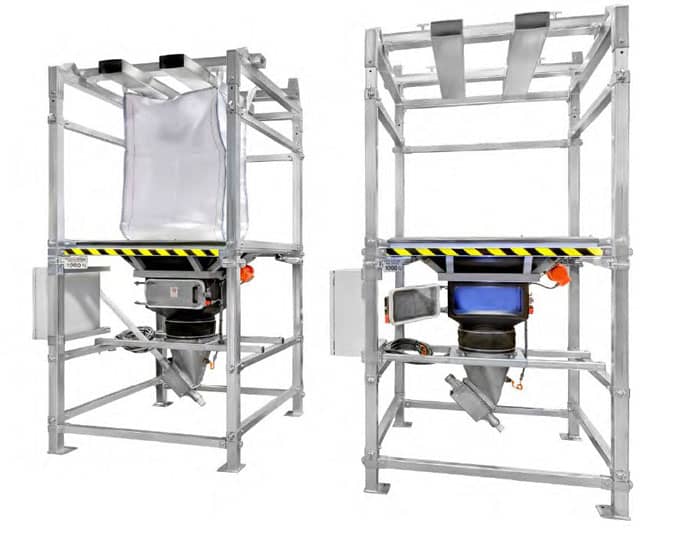

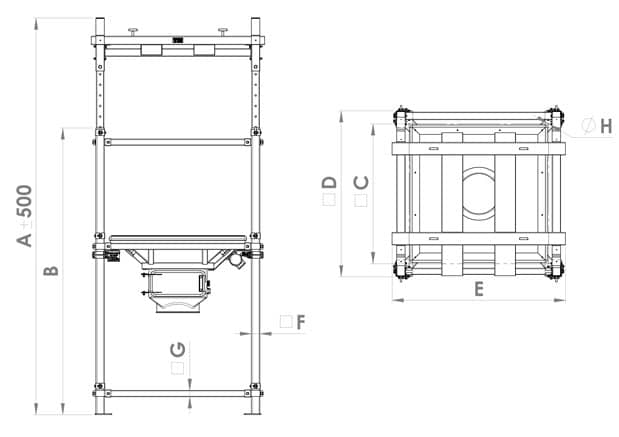

Standard Big Bag Entleerstation
| Modell | Max Belastung (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| SSB 10 | 1000 | 3750 | 2710 | 1320 | 1570 | 1640 | 80 | 60 | 17 | 2230 |
| SSB 15 | 1500 | 3750 | 2710 | 1320 | 1570 | 1640 | 80 | 60 | 17 | 2230 |
| SSB 20 | 2000 | 3750 | 2700 | 1370 | 1620 | 1690 | 90 | 60 | 17 | 2230 |

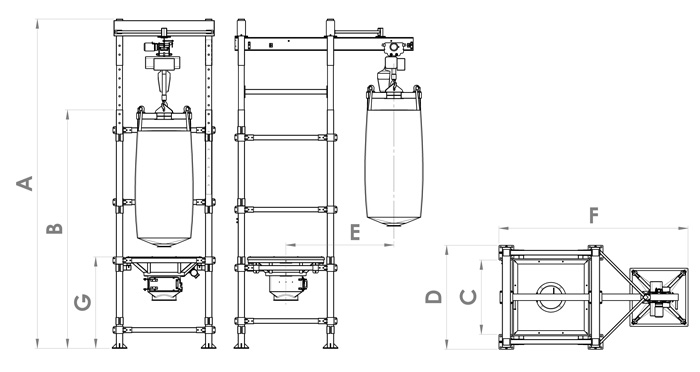

Standard Big Bag Entleerstation mit Kran
| Modell | Max Belastung (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) |
|---|---|---|---|---|---|---|---|---|
| SSP.10/20 | 1000/2000 | 5540 | 4012 | 1250 | 1750 | 1818 | 3180 | 1538 |

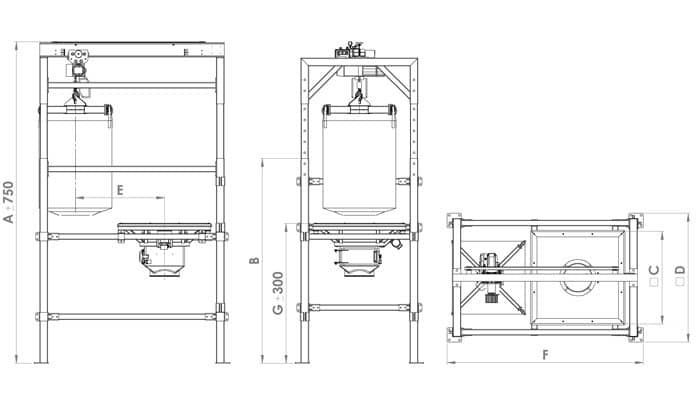

Big Bag Entleerstation mit Kran und verlängertem Gestell
| Modell | Max Belastung (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) |
|---|---|---|---|---|---|---|---|---|
| SPR.10/20 | 1000/2000 | 4415 | 2812 | 1283 | 1770 | 1225 | 2696 | 1920 |
Müssen viele Big Bags entleert werden? Ist es schwierig, die darin entstandenen Agglomerate so zu lockern, dass sie den nachfolgenden Materialtransport nicht verzögern?

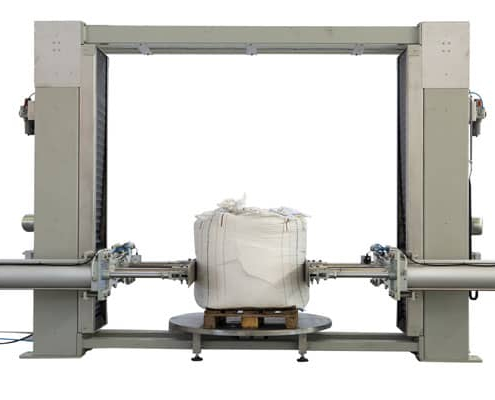

Eine Maschine entklumpt automatisch aufgrund von Lagerung und Transport verfestigtes Schüttgut auf und ermöglicht der Big-Bag Entleerstation einen problemlosen Austrag der Materialien.

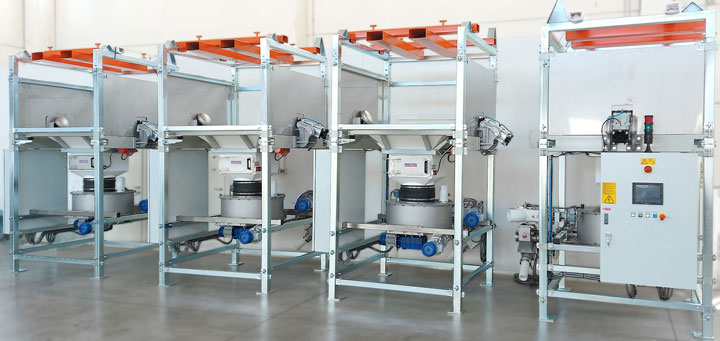

Mögliche Konfigurationen der Gimat Big Bag Entleerstation
Big-Bag-Entleerer mit Rahmen aus Edelstahl AISI 304 (W.Nr. 1.4301)
Big-Bag-Entleerstation mit integrierter Kontrollsiebung
Big-Bag-Entleerer mit Puffer-Trichter

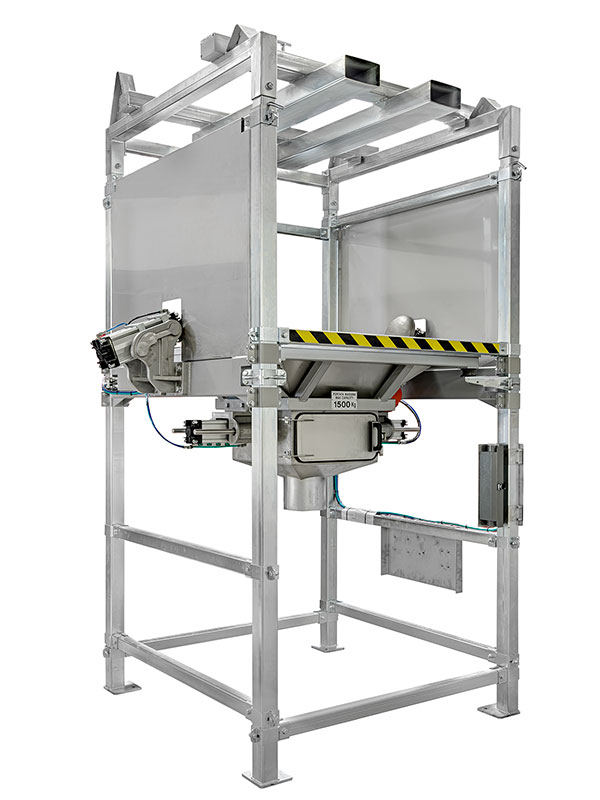

Big-Bag-Entleerstation mit Edelstahl-Trichter
Big-Bag-Entleerstationen in verschiedenen Konfigurationen mit:
- Tragrahmen aus verzinktem Normalstahl oder Edelstahl
- Trichter aus Kunststoff (Standardversion) oder auf Wunsch aus Edelstahl
- Puffertrichter

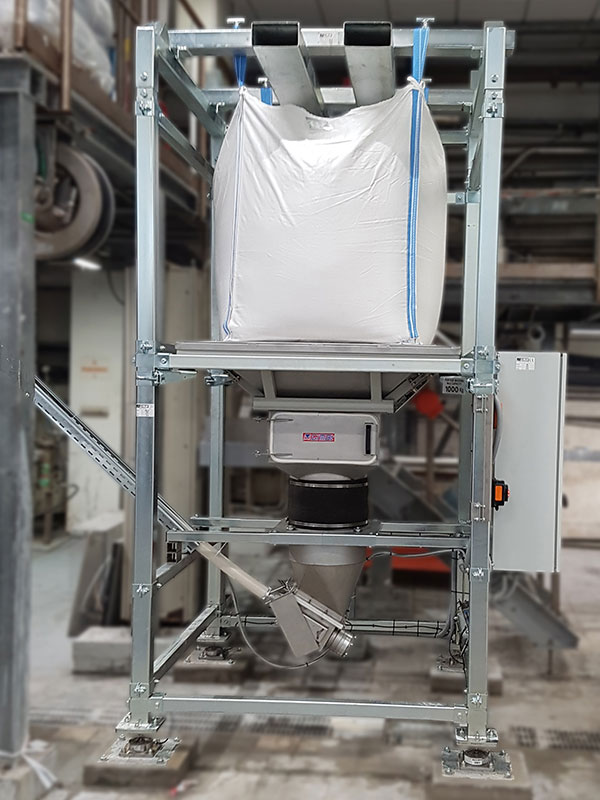

Big Bag Entleerstation, gewogen – Ausführung für die Lebensmittelindustrie.
Entleerung eines Big Bags und Dosierung von Pulvern mit Gewichtskontrolle.
Big Bag-Entleerstation, gewogen für chemische Pulver, geeignet für ATEX-Umgebungen.

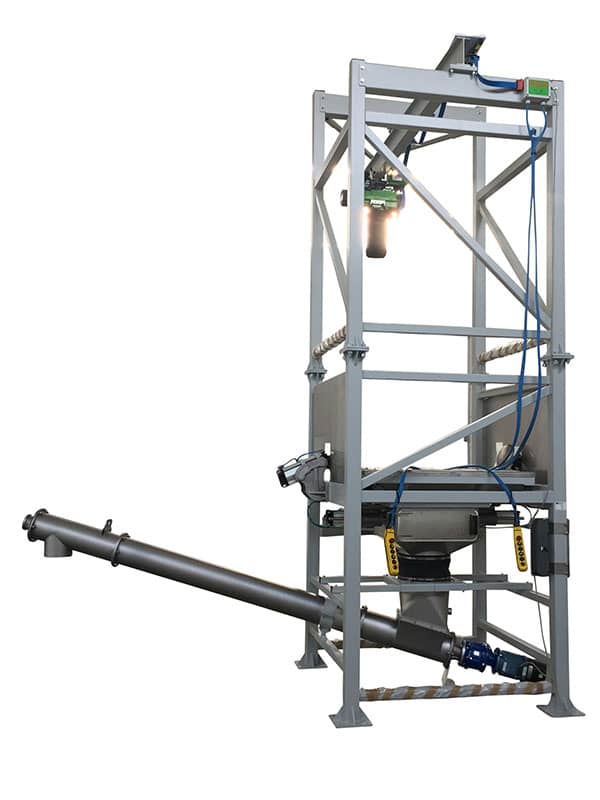

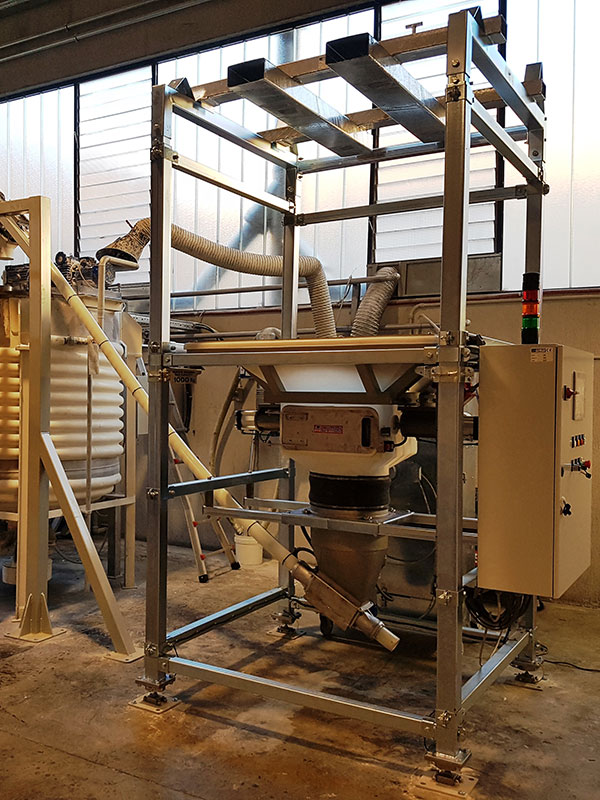

Auf Ladezellen mit biegsamer Förderschnecke
Big-Bag-Entleerungsstationen für Gabelstaplerhandling, auf Wägezellen montiert für die dosierte Entnahme von Pulvern mit Gewichtskontrolle. Chargen- oder kontinuierliche Dosierung. Wägesoftware über Siemens-SPS und HMI-Bedienfeld zur Einstellung der Rezeptur- und Dosierungsparameter, integriert in der Industrie 4.0.

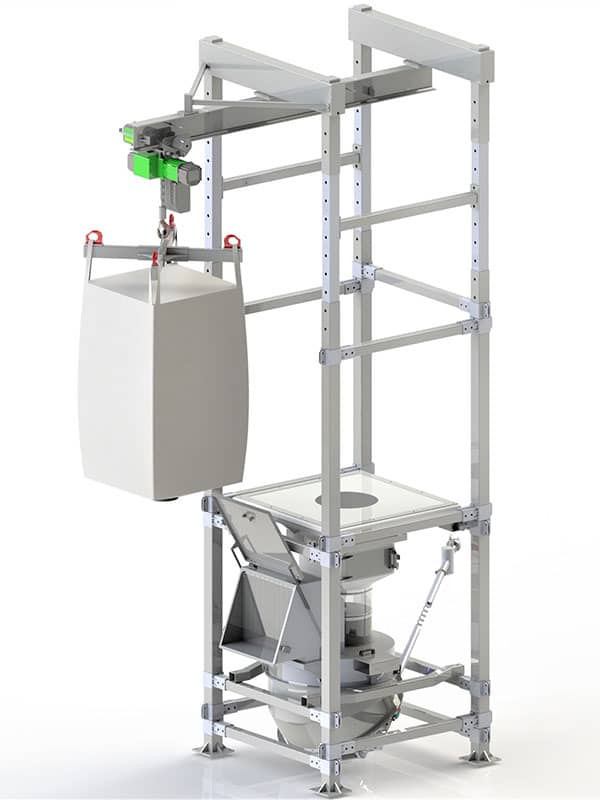

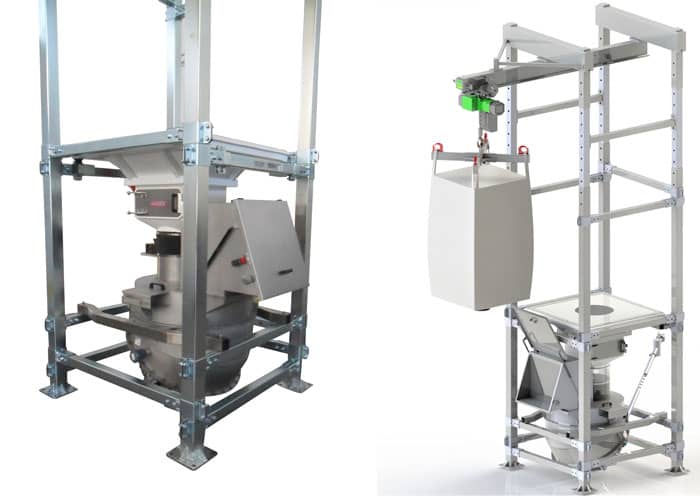

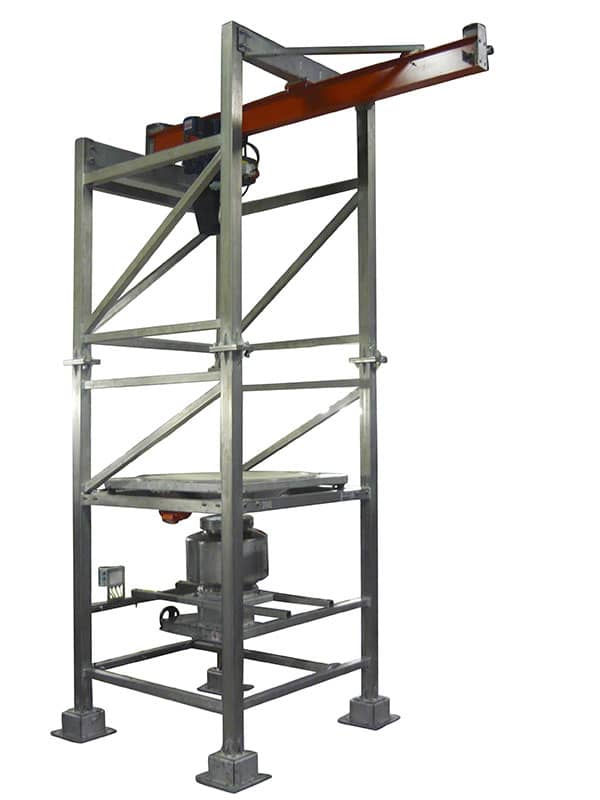

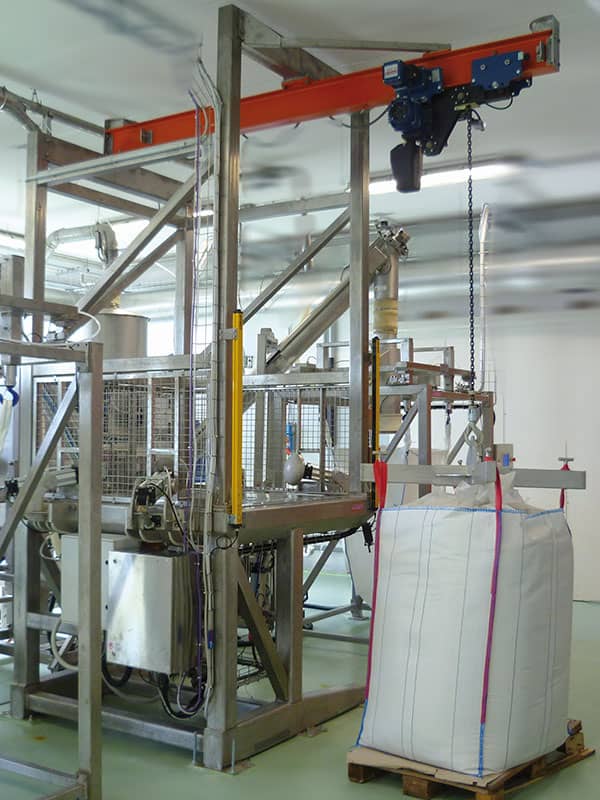

Mit elektrischem Kettenzug und Auslegerbalken
Mit Kettenzug und Falldosierung – Chemie

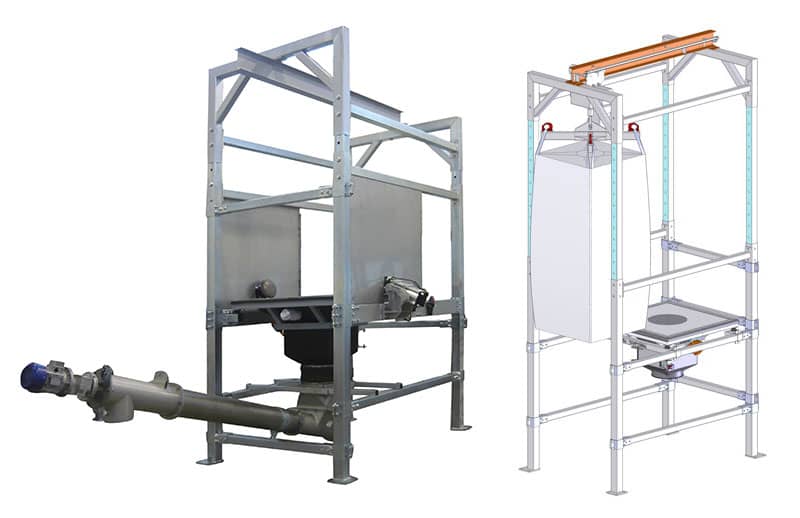

Mit Elektrokettenzug und Portalrahmen – Kunststoffindustrie

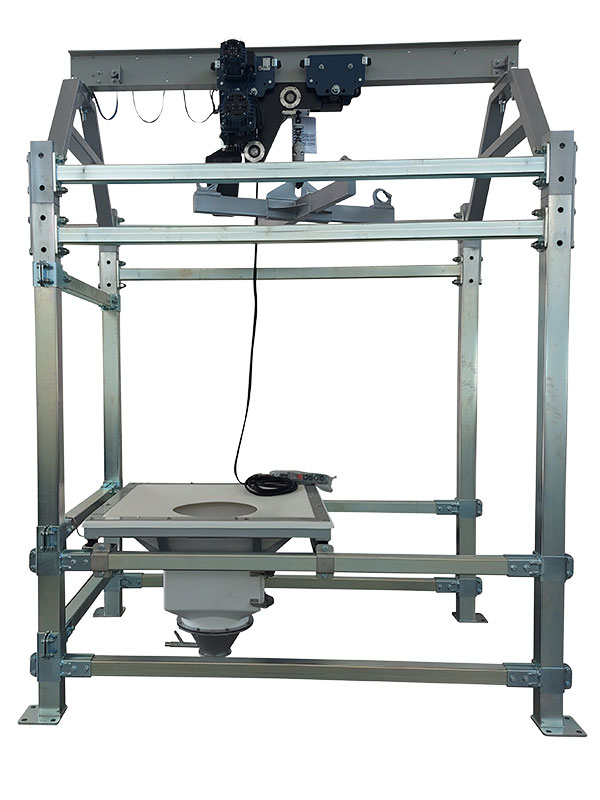

Mit Elektro-Hebezeug – kundenspezifische Lösung
Entleerung von Big Bags mit elektrischen Kettenzug in folgenden Ausführungen:
- Konstruktion mit Auslegerbalken für geringen Platzbedarf, einfachen Zugang und flexible Installation. Erfordert ein Fundament, das für strukturelle Verankerungen geeignet ist, um dem Kippmoment standzuhalten, das durch die Last des hängenden Big Bags erzeugt wird.
- Konstruktion mit Portalrahmen, ideal für die Installation in Bereichen, in denen Industrieböden eine geringe Widerstandsfähigkeit gegenüber konzentrierten Lasten aufweisen.
Entleerung von Big Bag und Säcken mit mechanischer Pulverförderung
Big Bag Entleerstation mit elektrischem Kettenzug und Sackaufgabestation

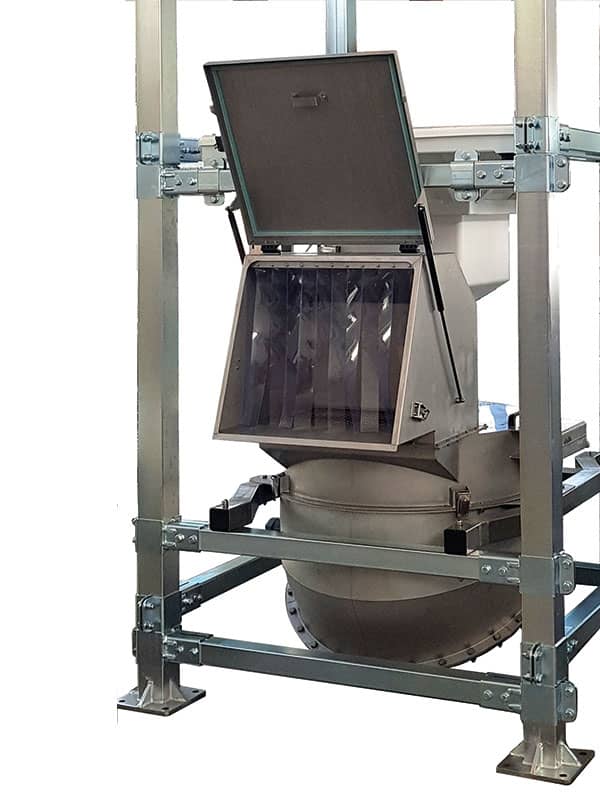

Sackentleerung mit Entstaubung
Integrierte Stützkonstruktion für die Entleerung von Big Bags und Säcken, mit elektrischem oder pneumatischem Hebezeug. Modularer, vollständig verschraubter Rahmen für einfachen Transport und Installation. Sackentleertrichter mit Flachbodenrührwerk für schwer fließende Produkte und Staubabsaughaube. Version geeignet für Atex Zone 21 und 22 klassifizierte Umgebungen.

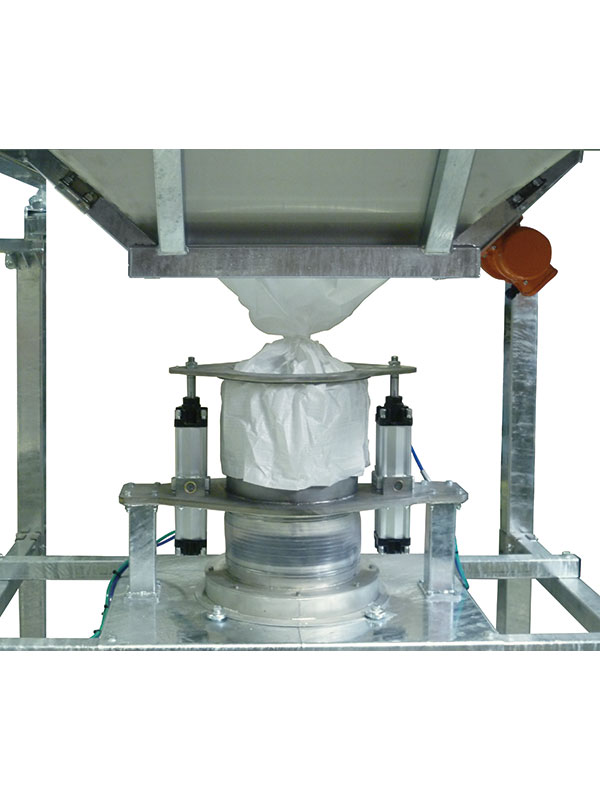

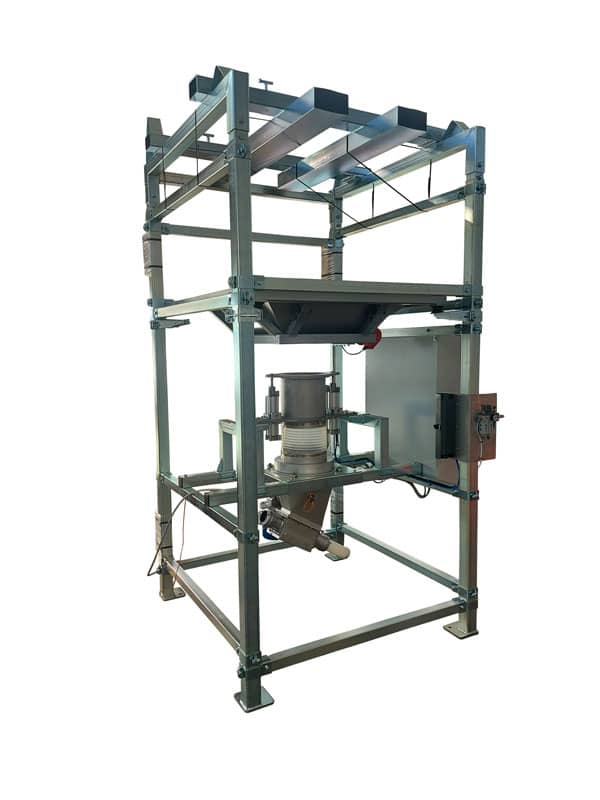

Big Bag Entleersystem mit Dichtungsset

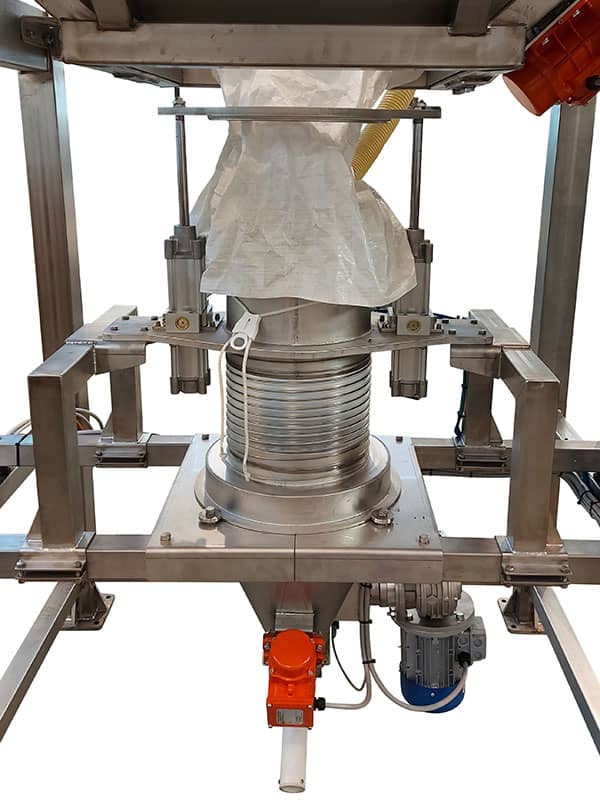

Big Bag Entleerstation mit angehobenem Dichtungsring

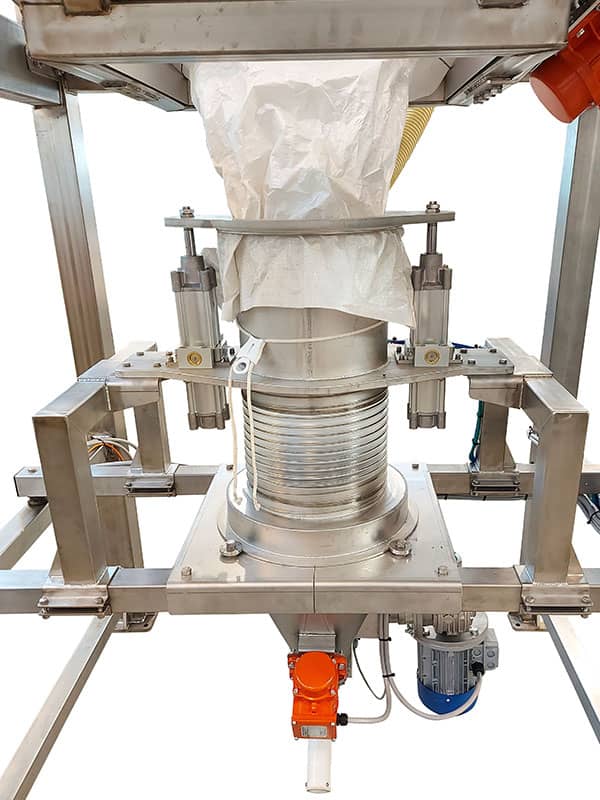

Big Bag Entleerer in aktivierter Dichtungsposition

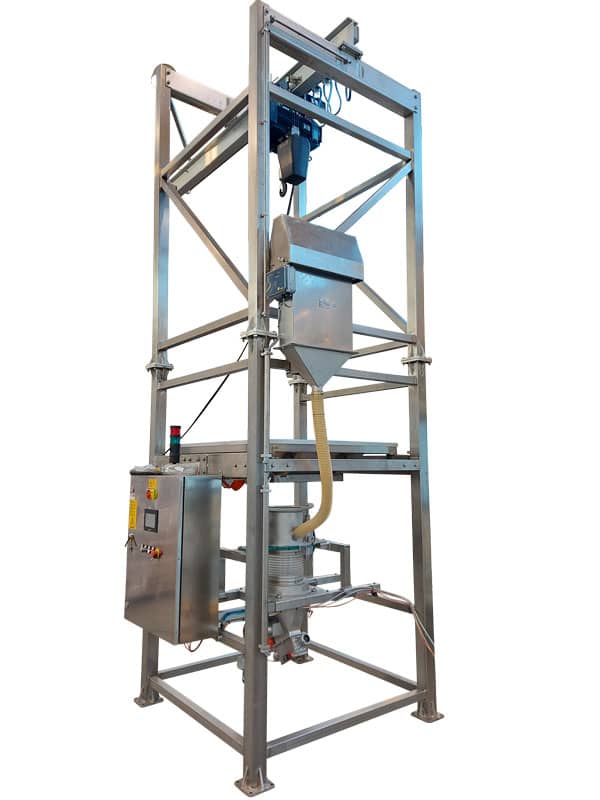

Entstaubung mit Inline-Staubrückgewinnung
Vereinfachtes Big Bag Entleersystem für sehr feine oder gefährliche Pulver. Entwickelt, um Kosten zu senken und gleichzeitig die Effizienz bei zu behalten. Gewährleistet die hermetische Abdichtung der Big Bag Auslassöffnung. Die Entlüftung und Entstaubung kann zu einem selbstreinigenden Atmosphärenfilter mit automatischer Staubrückgewinnung geleitet werden.
Big-Bag-Entleerstation für Pulver

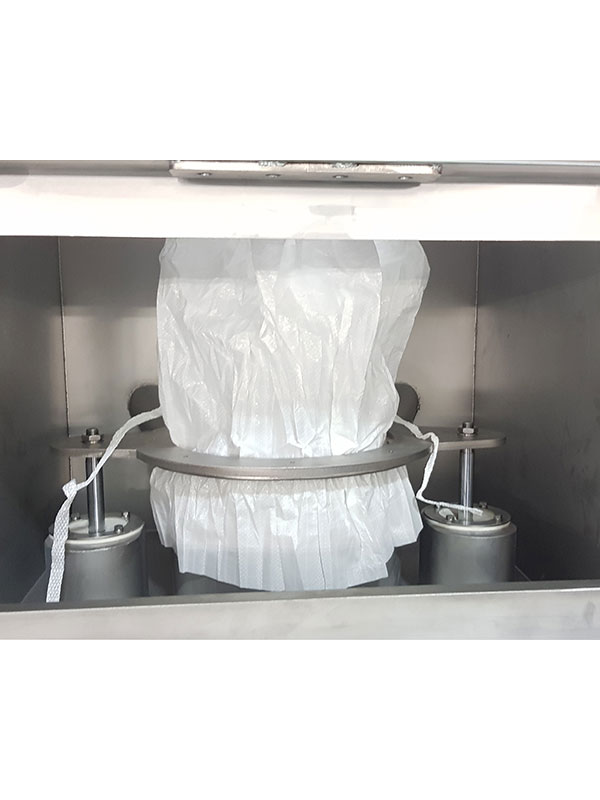

Dichtscheibe angehoben und in hermetischer Schließposition.
Big-Bag-Entleerungsstation mit integriertem Entlüftungsfilter.
Lösung für die sichere Entleerung von Big Bags mit schädlichen Stäuben, bestehend aus:
- Staubauffang-Trichter
- Dichtungsring, vertikal bewegt durch zwei Pneumatik-Kolben, um den hermetischen Verschluss der Auslassöffnung des Big Bags zu gewährleisten
- Entlüftung und Entstaubung wird zu einem Atmosphärenfilter geleitet, der mit Druckluft- Gegenstrom-Reinigung und Inline-Staubrückgewinnung arbeitet
