Pulverdosierer

Volumetrische und gravimetrische dosierung

Komplette Dosierlösungen für diskontinuierliche und kontinuierliche Prozesse

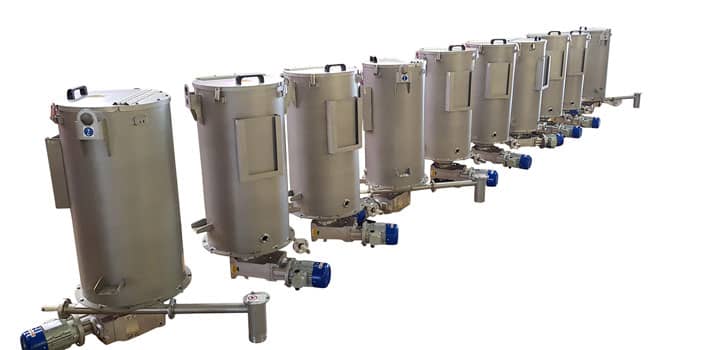

Wir entwickeln und fertigen ein umfassendes Sortiment an Pulverdosierern und Mikrodosierern für die präzise Dosierung von Pulvern und Granulaten.

Eine Lösung mit zylindrischem Trichter und Flachbodenauslauf wurde für alle Pulverarten – von frei fließenden bis hin zu klebrigen – sowie für unterschiedliche Prozessanforderungen standardisiert.

Die zylindrischen Trichter haben Durchmesser von 250 bis 800 mm und können somit an die Kapazitätsanforderungen des Kunden angepasst werden.

Dosiertechnik

  • Die Größe und das Profil der Schnecke oder Spirale werden entsprechend der Fließfähigkeit des Produkts und dem gewünschten Durchsatz ausgewählt
  • Volumetrische oder gravimetrische Steuerung, je nach erforderlicher Dosiergenauigkeit
  • Konzipiert für den Einsatz im Chargen- oder kontinuierlichen Betrieb

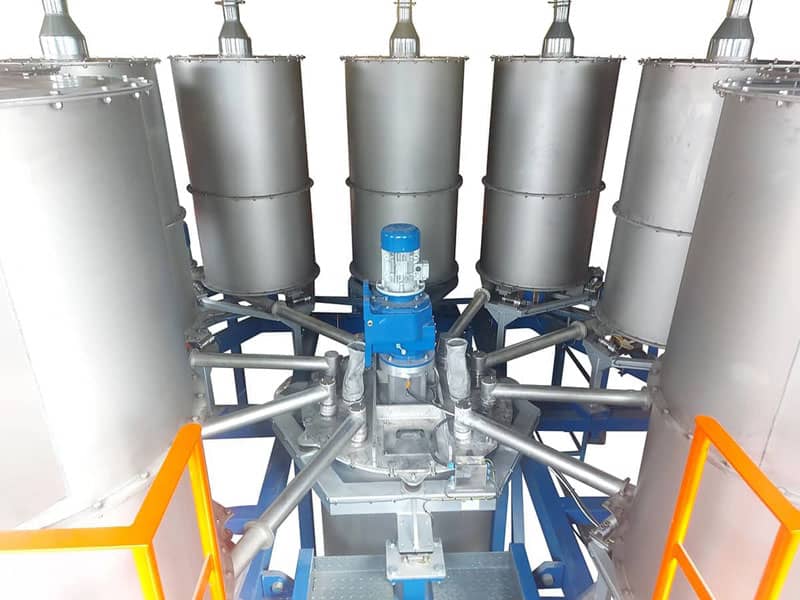

Gravimetrische Dosierung von neun chemischen Pulvern in einen vertikalen Bandmischer
Gravimetrische Dosierung von neun chemischen Pulvern in einen vertikalen Bandmischer

Grundsätze der Dosierung

Leistung und Genauigkeit
Die volumetrische Dosierung basiert auf einer geregelten Drehzahl, wobei von einer konstanten Schüttdichte und einer konstanten Fließfähigkeit des Produkts ausgegangen wird. Volumenmodus: Steuerung ohne Rückkopplung, typische Genauigkeit ca. ±5 %
Bei der gravimetrischen Dosierung werden die Gewichtsdaten der Wägezellen in Echtzeit ausgewertet. Bei der kontinuierlichen Dosierung regelt ein PID-Regler die Durchflussmenge in einem geschlossenen Regelkreis. Gravimetrischer Modus: Rückkopplungsregelung, Genauigkeit typischerweise ≤ ±2%, abhängig vom Produktverhalten und der Systemabstimmung.

Motor- und Steuerungsoptionen

Unsere Dosierer sind mit leistungsstarken Antrieben ausgestattet:

  • Dreiphasige Drehstrom-Asynchronmotoren, ausgerüstet mit Frequenzumrichtern und zusätzlicher Servolüftung – die Mindestdosiermenge der Schnecke entspricht 1/10 der maximalen Dosiermenge
  • Bürstenlose Motoren mit speziellen Antrieben für einen noch größeren Dosierbereich mit einem Mindestdosierwert von 1/20 des maximalen Durchflusses.

Durch die Einstellung von Drehzahl und Durchflussmenge lässt sich das Gerät optimal an die Materialeigenschaften und an die erforderliche Präzision anpassen.

Steuerungssysteme und Automatisierung

  • Vollständig konfigurierbare SPS-basierte Steuerungen
  • HMI-Touchscreen für Rezeptur-Einstellung, Überwachung und Diagnose
  • Unterstützung für Mehrkomponenten-Dosierung, Chargen- oder Dauerbetrieb
  • Integration in Industrie-4.0-Systeme

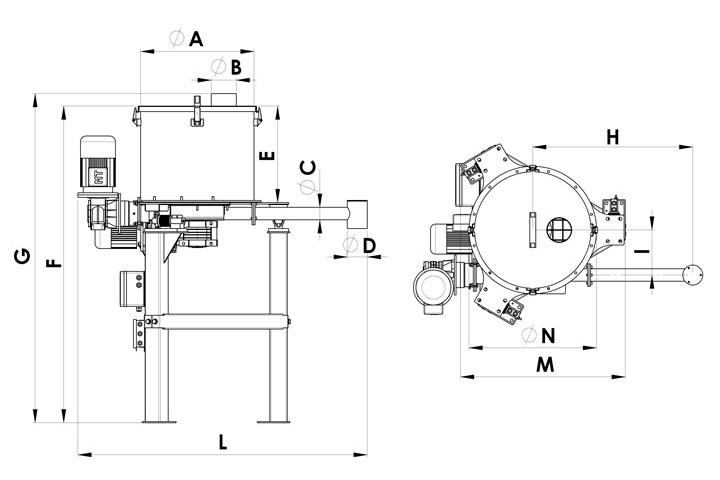

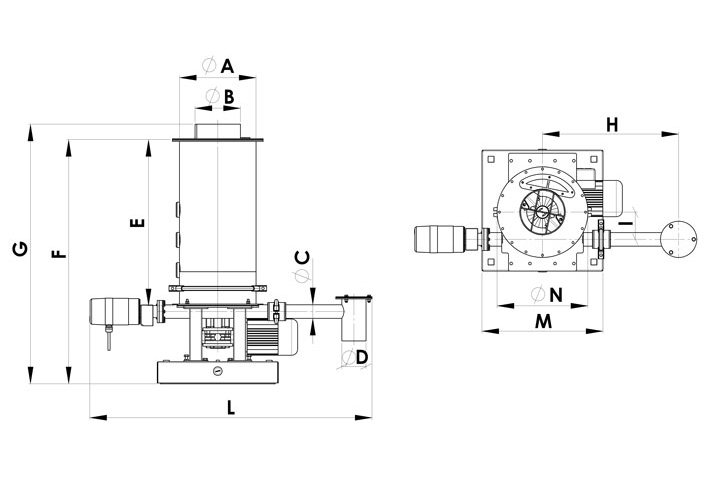

Modell Max. Volumen (Liter) ⌀A mm ⌀B mm von–bis ⌀C mm von–bis ⌀D mm von–bis E mm von–bis F mm von–bis G mm von–bis H mm von–bis I mm von–bis L mm von–bis M mm von–bis ⌀N mm von–bis
DOS.250 30 250 50
200		 40
50		 40
100		 400
600		 600
800		 650
850		 300
1000		 90
150		 900
1600		 400
500		 250
300
DOS.400 50 400 50
200		 40
50		 40
100		 400
600		 700
1000		 750
1050		 300
1000		 145
200		 900
1600		 540
600		 400
480
DOS.450 70 450 50
200		 50
70		 50
100		 400
600		 1000
1300		 1050
1350		 500
1000		 180
250		 1000
1700		 700
900		 450
510
DOS.500 100 500 50
250		 50
80		 50
100		 400
600		 1000
1500		 1050
1550		 500
1000		 180
250		 1000
1700		 750
950		 500
570
DOS.600 200 600 50
250		 80
114,3		 80
150		 500
1000		 1100
1800		 1150
1850		 550
1200		 200
300		 1100
1750		 800
1000		 600
670
DOS.800 350 800 50
300		 80
114,3		 80
150		 500
1000		 1100
1800		 1150
1850		 600
1300		 250
350		 1100
2000		 1000
1200		 800
860

Anpassung und Konformität: ATEX-Dosierer und -Mikrodosierer

Auf Anfrage können die Dosierer gemäß folgenden Vorschriften gefertigt werden:

  • ATEX-Richtlinie 2014/34/EU für Zone 2 – 22 und Zone 1 – 21
  • Anforderungen an lebensmitteltaugliche Konstruktionen und Kontaktmaterialien gemäß Verordnung (EG) Nr. 1935/2004
  • Chemische Kompatibilität
  • Optionen für satinierte oder polierte Oberflächen

DOSIERLEISTUNGSBEREICH

Die mit volumetrischen und gravimetrischen Dosierern erreichbaren Kapazitäten und Dosiermengen reichen von wenigen hundert Gramm pro Minute bis zu mehreren hundert Kilogramm pro Stunde.

Die Auswahl der Dosierer-Modelle und -Komponenten erfolgt bei der Auslegung auf der Grundlage der Dichte, Fließfähigkeit und Abrasivität des Produkts sowie der räumlichen Gegebenheiten.

Gravimetrische Dosierer PDF-KATALOG
Volumetrische Dosierer PDF-KATALOG

Mögliche Konfigurationen der Gimat Pulverdosierer

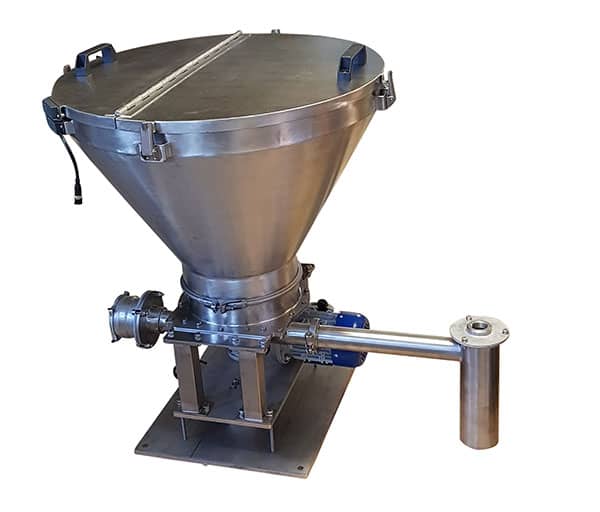

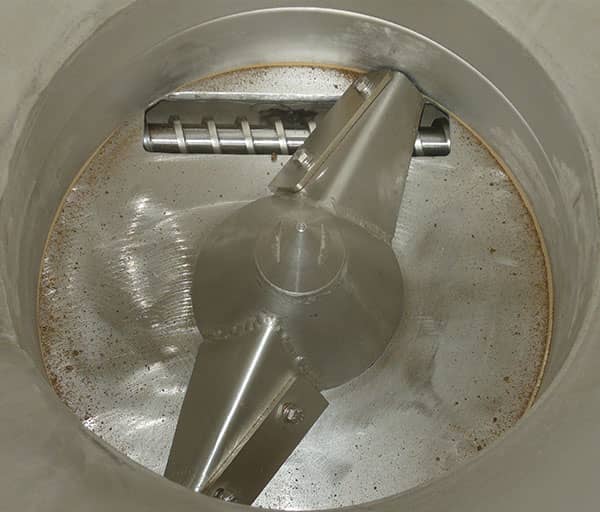

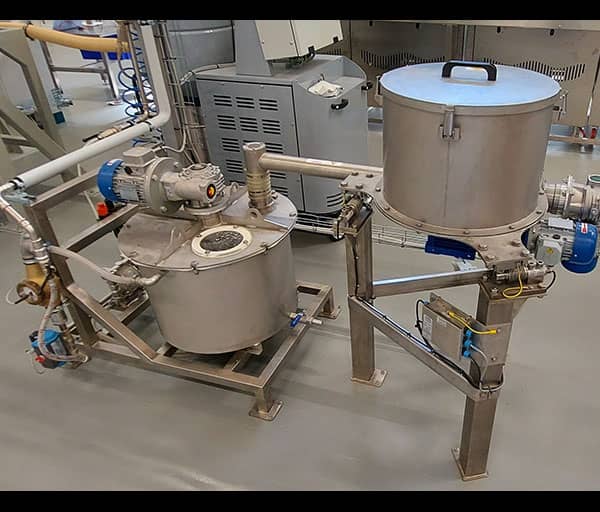

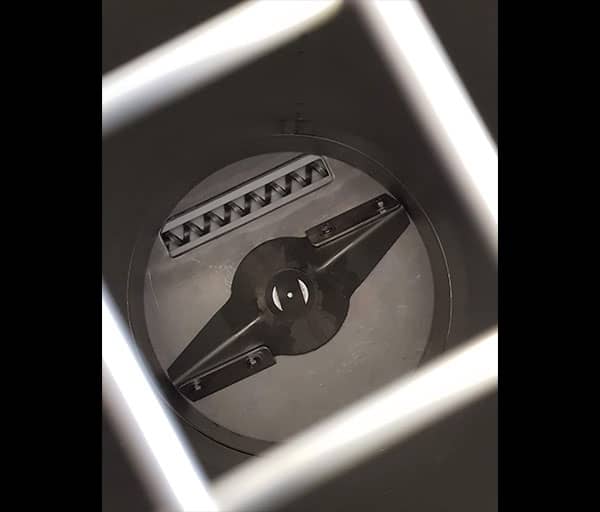

Gravimetrischer Spiraldosierer mit Lagertrichter von 50 Liter Volumen und Flachboden-Austragsrührwerk für schwer gleitende Lebensmittelpulver. Gravimetrische Batch-Dosierung von feinem Salz in einen Auflöser zur Erzeugung von Salzlake.

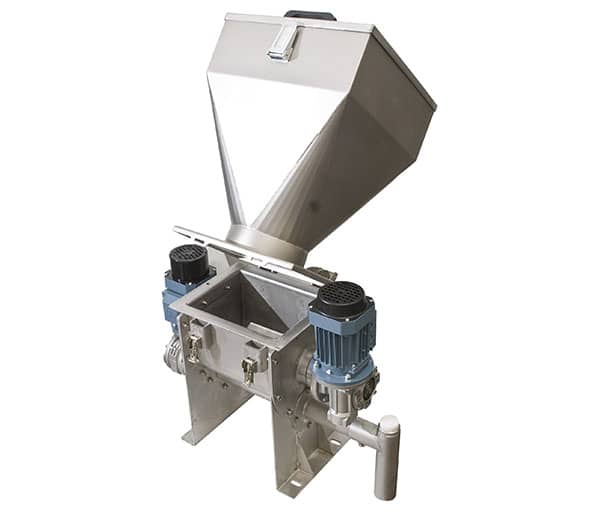

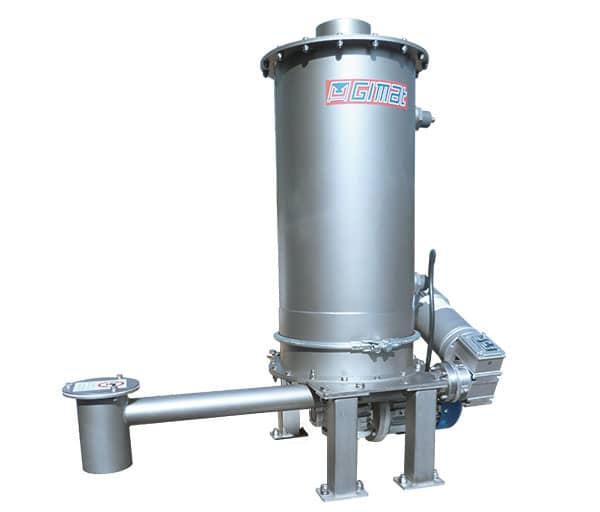

Mikrodosierer für Feinpulver, ausgeführt für besonders leichte Reinigung, Durchmesser 250 mm. Entwickelt sowohl für die volumetrische als auch für die gravimetrische Dosierung. Antrieb der Dosierschraube durch bürstenlosen Motor, um eine extrem genaue und sorgfältige Kontrolle auch bei geringen Stundendurchsätzen zu ermöglichen.

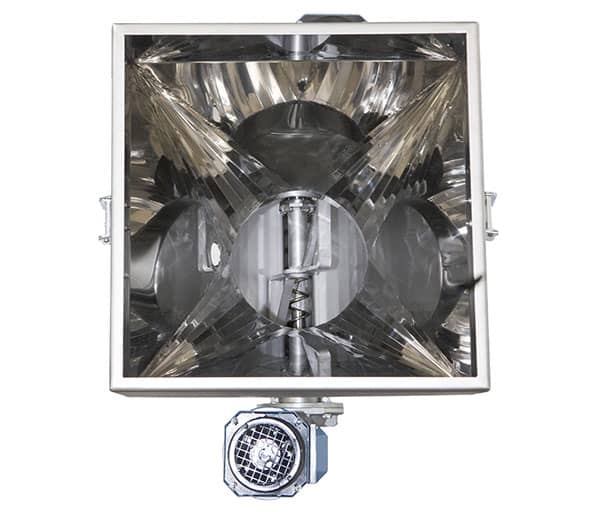

Volumendosierer aus Edelstahl AISI 304 zur Dosierung von Kalkhydrat in einen Abgasabzugskanal.

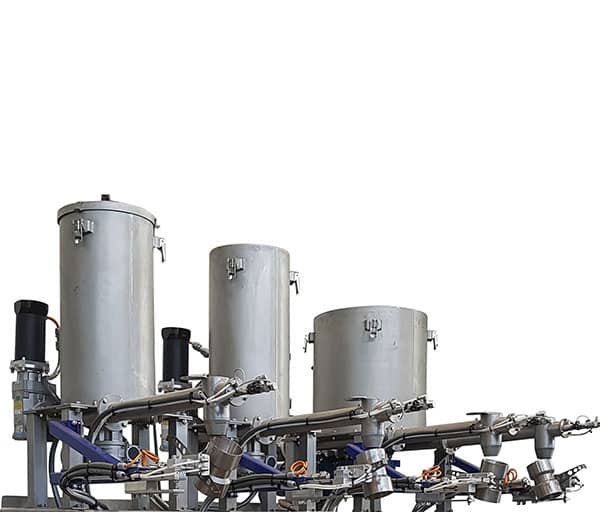

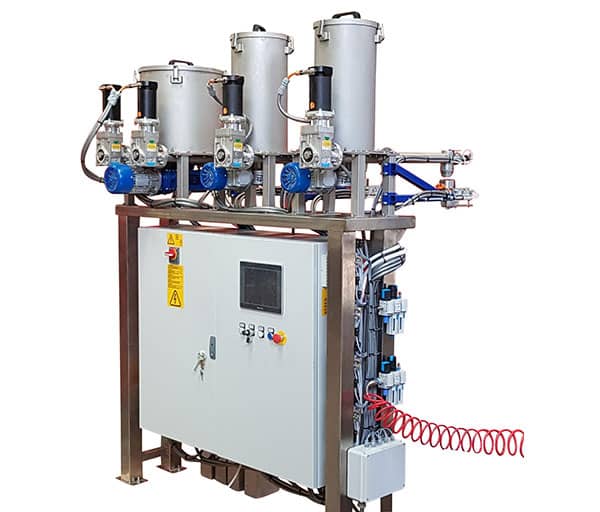

Gravimetrische Mehrkomponenten-Dosierstation: Automatisches Befüllen eines Behälters mit drei abgewogenen Komponenten und Absaugung des beim Befüllen entstehenden Staubs. Automatisches Be- und Entladen des Behälters. Befüllung mittels pneumatischer Förderung

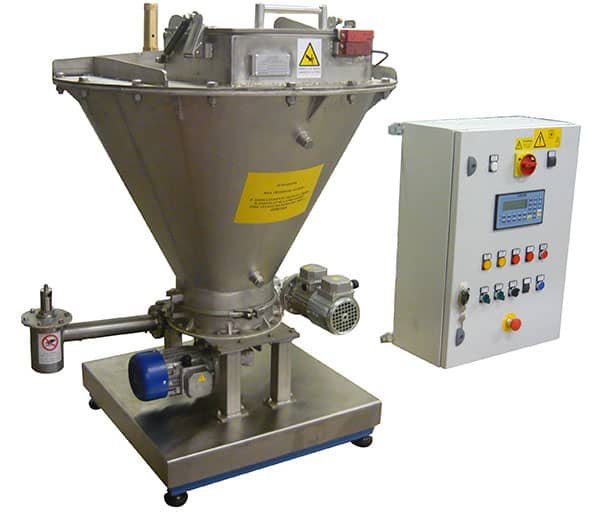

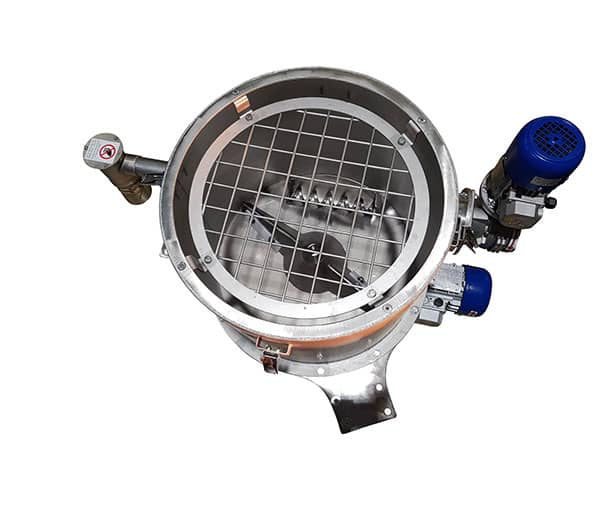

Sackentleerungstrichter, Durchmesser 800 mm, Fassungsvermögen 300 Liter, montiert auf Wägezellen zur Herstellung einer Pulverdosiereinheit.

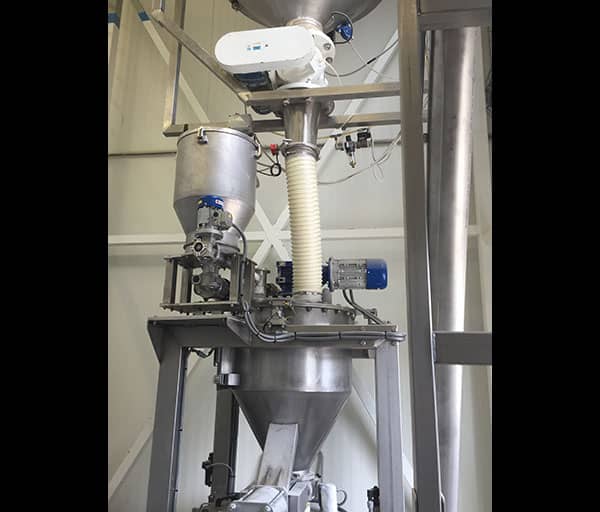

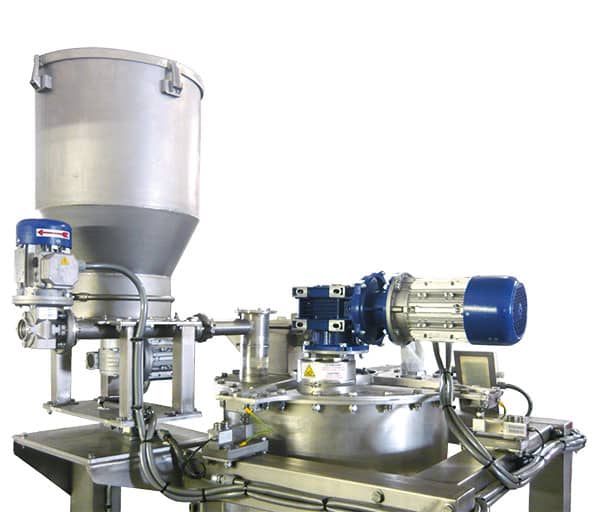

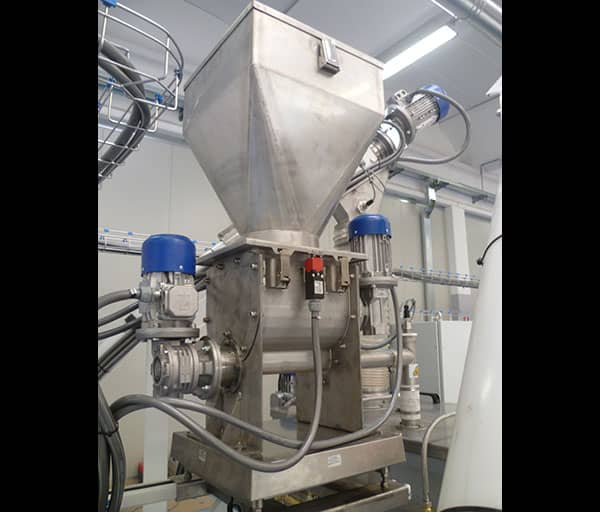

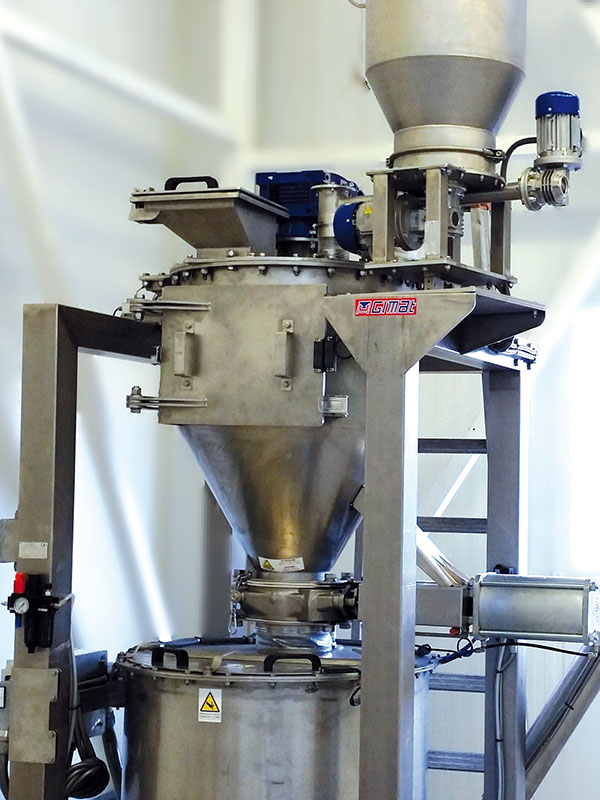

Dosierung von Lebensmittel-Pulvern mittels einer Zellenradschleuse und einen gravimetrischen Schnecken-Mikrodosierer in einen vertikalen 200 Liter Bandmischer auf Ladezellen. Zur Optimierung der Anlagenzykluszeiten ist ein darunterliegender Puffertrichter mit gleichem Fassungsvermögen vorgesehen.
