Vertikalmischer

Vertikalmischer


Diese vertikalen Konusmischer für Pulver und Granulate sind besonders für die Lebensmittel- und Pharmaindustrie geeignet, da sie eine gute Durchmischung und eine rückstandsfreie Entleerung gewährleisten. Sie können auch als Homogenisatoren für dieselben Produkte aus verschiedenen Chargen verwendet werden.

GIMAT KONUSMISCHER DESIGN

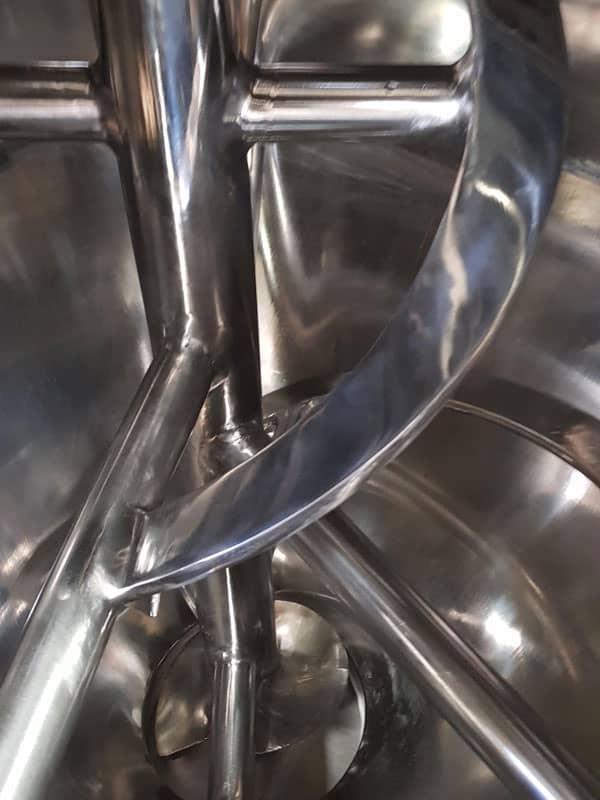

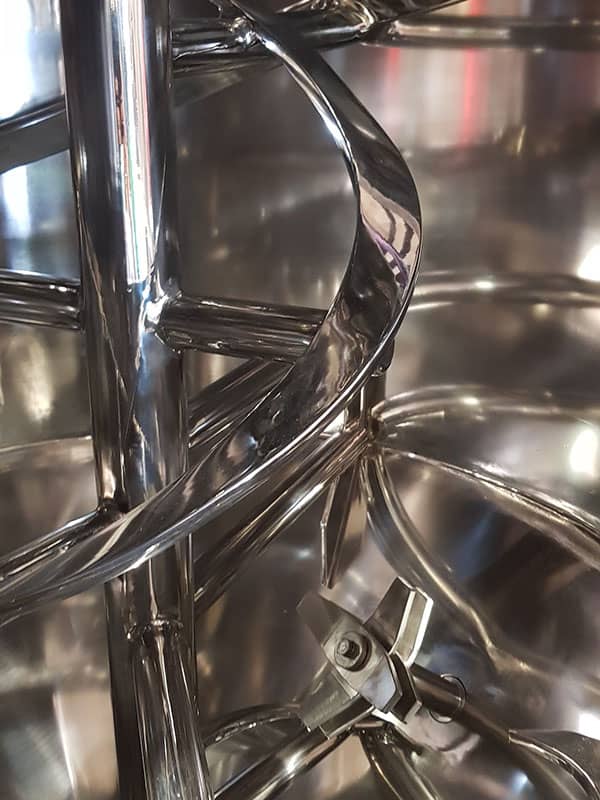

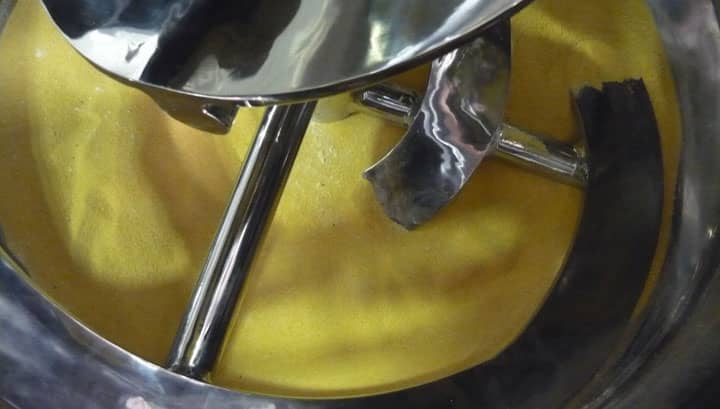

Gimat-Vertikalmischer verfügen über einen konischen Zylinderkörper mit einer speziellen Mischspirale mit vertikaler Achse.

Durch die Drehung der Wendel entstehen zwei Querströmungen, eine erzwungene und eine durch die Schwerkraft gebildete:

  • ein aufwärtsgerichteter Produktstrom im äußeren und peripheren Teil der Mischkammer
  • und eine Abwärtsströmung in der Mitte aufgrund der Schwerkraft.
youtube video thumbnail

Das Pulver wird homogen und schnell, aber auch schonend und ohne Überhitzung des Mischgutes gemischt.

Durch die niedrigen Umfangsgeschwindigkeiten ist dieser Mischertyp für Pulver und Granulate besonders für den Einsatz in explosionsgefährdeten Bereichen gemäß den Anforderungen der ATEX-Richtlinie 2014/34/EU und 1999/92/EG geeignet.

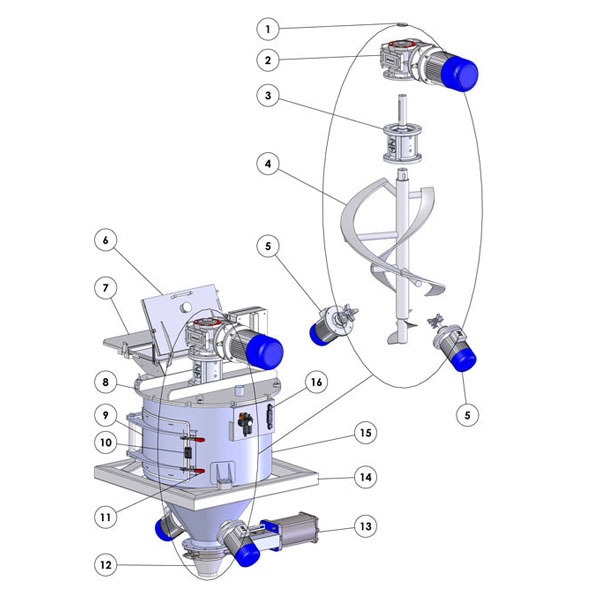

Vertikalmischer Einzelteile
  • 1. - 2. Getriebemotor
  • 3. Lagerhalterung der Antriebseinheit aus Aluminium oder Edelstahl
  • 4. Mischbandwelle
  • 5. Misch-Klumpenbrecher
  • 6. Ladeklappe h
  • 7. Auflage für manuelle Sackentleerung
  • 8. - 14. - 15. Mischergehäuse und Rahmen aus Edelstahl
  • 9. Reinigungs- und Inspektionsklappe
  • 10. Sicherheits-Schalter
  • 11. Manuelle Verschlüsse
  • 12. Auslass-Stutzen
  • 13. Elektro-Pneumatischer Flachschieber
  • 16. Pneumatische Kontrolltafel

Wichtigste technische Vorteile

Die Form des Mischkörpers und die geeignete Wahl der Stärke der verwendeten Bleche ermöglichen es, den Mischer in ein Vakuum zu setzen, wenn dieser mit Hilfe eines pneumatischen Vakuumförderers beschickt werden soll. Auf diese Art und Weise entsteht ein kontinuierliches pneumatisches Pulvermisch- und Transportsystem mit hohem Durchsatz.

Modelle


Modell Geometriches volumen (lt) Nutzvolumen (lt) Max Belastung (kg) Leistung (kw) A B C D E

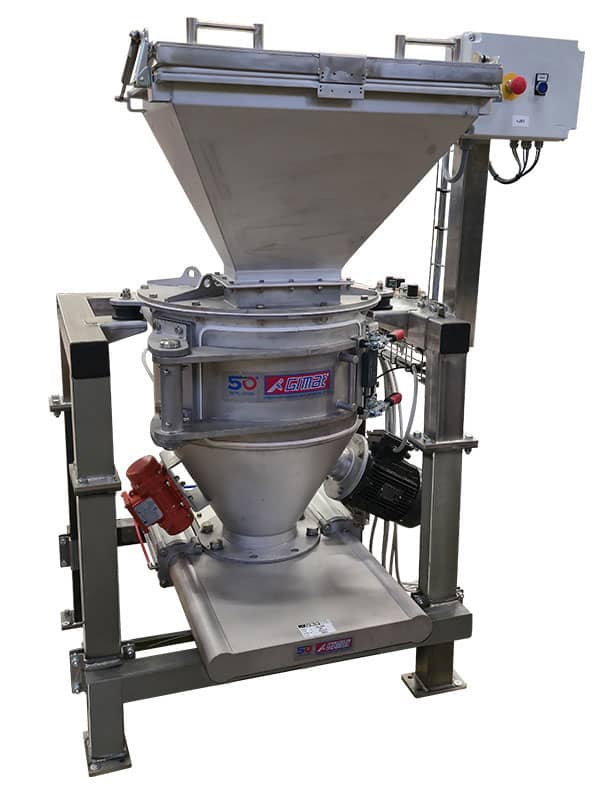

VMX 100 105 100 100 1,5 654 970 890 720 200

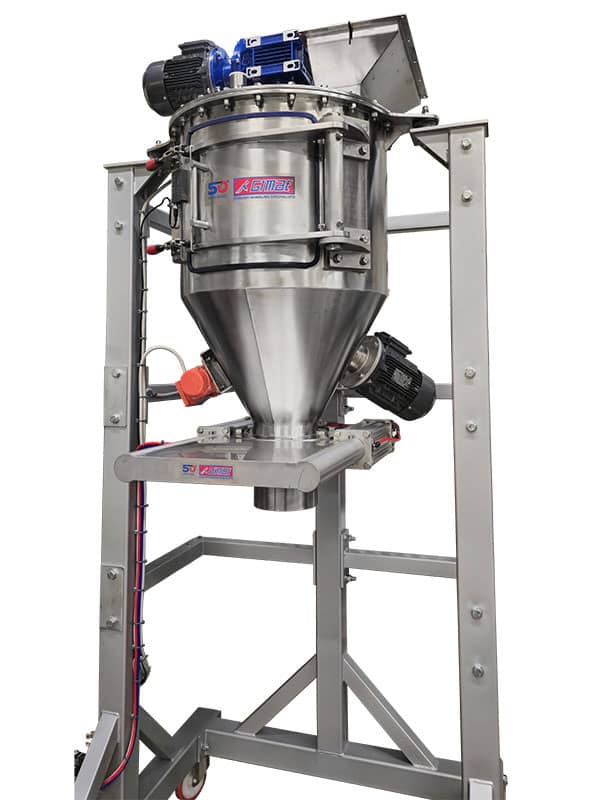

VMX.200 230 200 200 2.2 658 1255 970 720 200
VMX.340 430 340 340 3 808 1405 1045 920 200

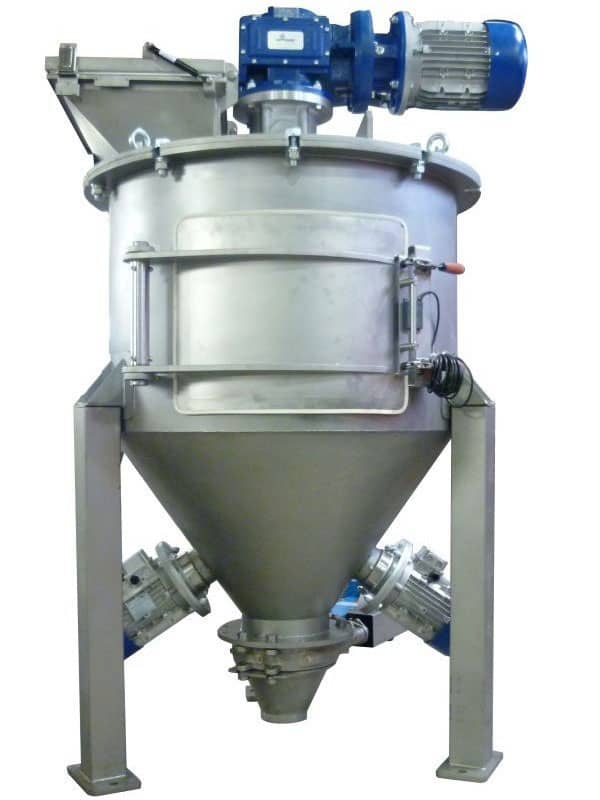

VMX.600 650 600 600 5.5 1008 1720 1330 1150 200

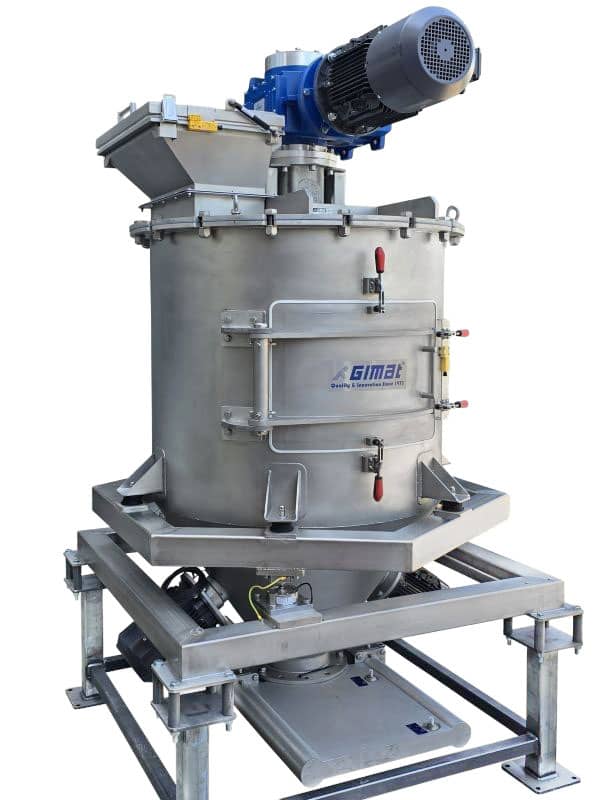

VMX.1000 1200 1000 1000 7.5 1108 2020 1330 1250 250

Andere Abmessungen auf Anfrage

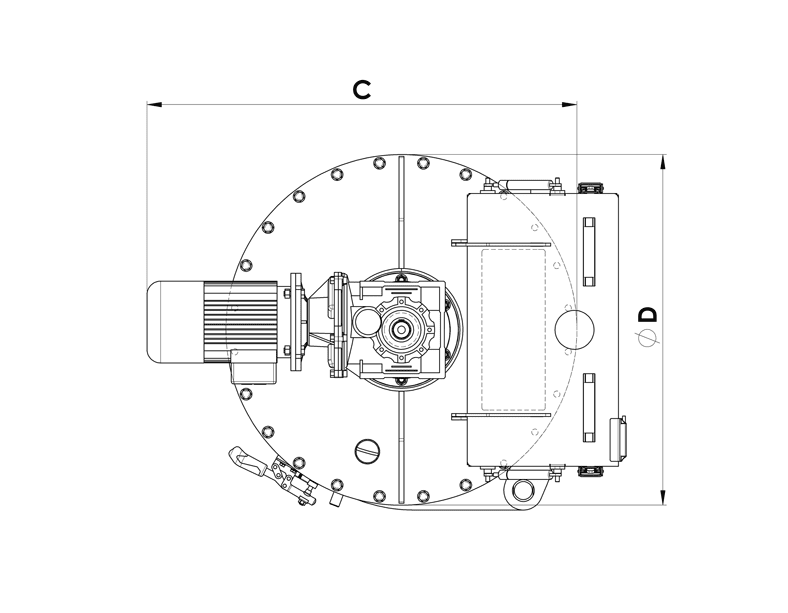

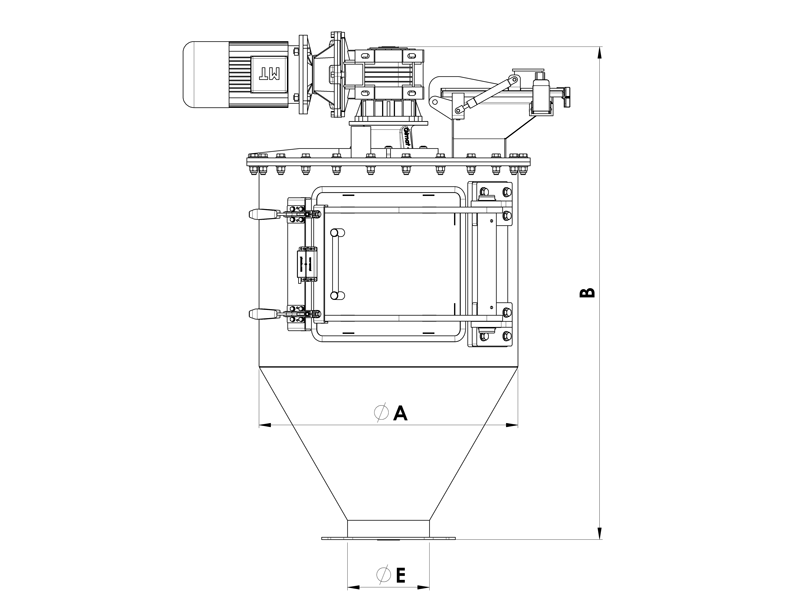

Vertikalmischer Abmessungen
Vertikalmischer Abmessungen

Vertikalmischer für maßgeschneiderte Lösungen

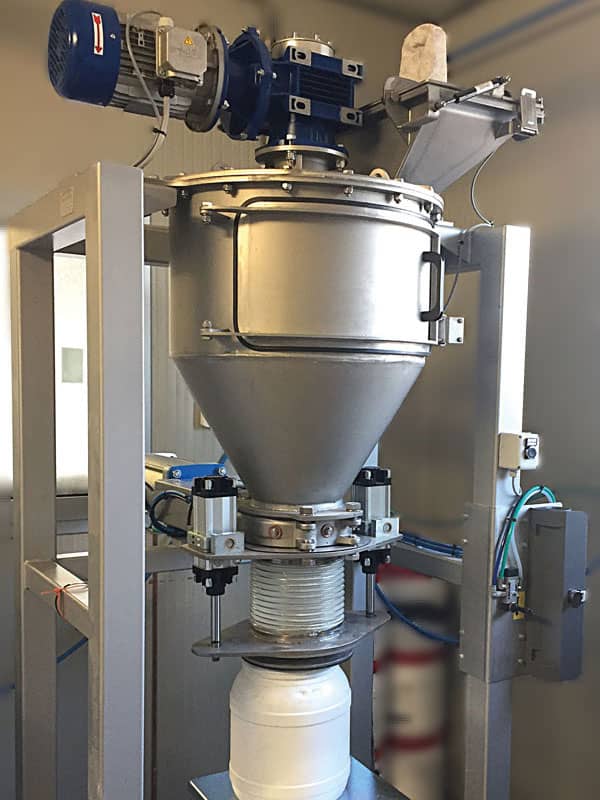

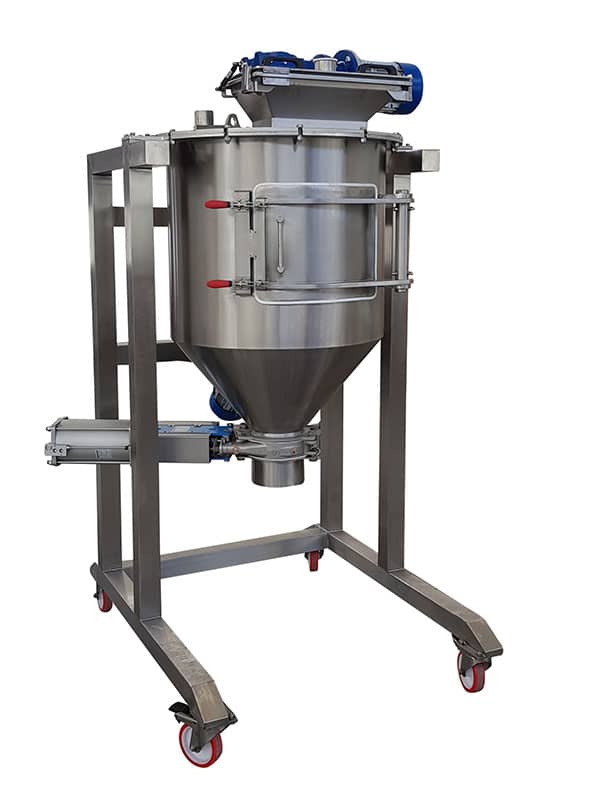

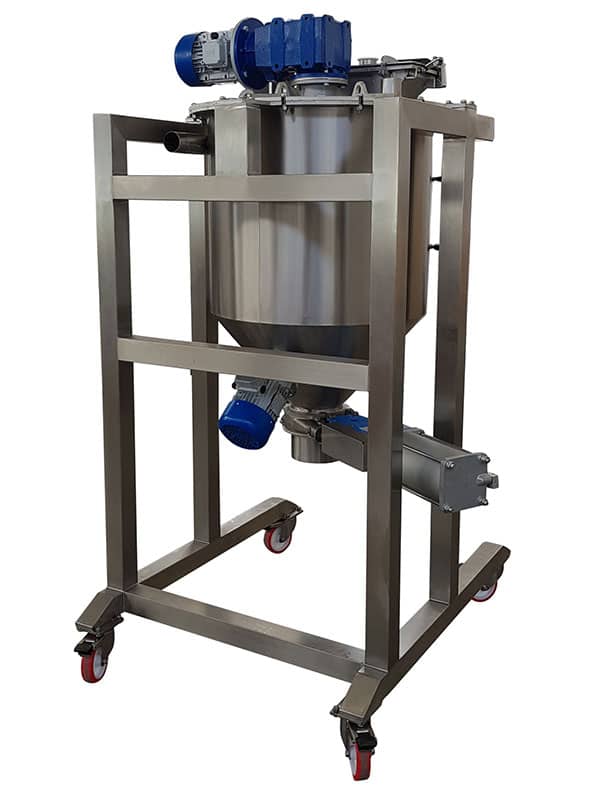

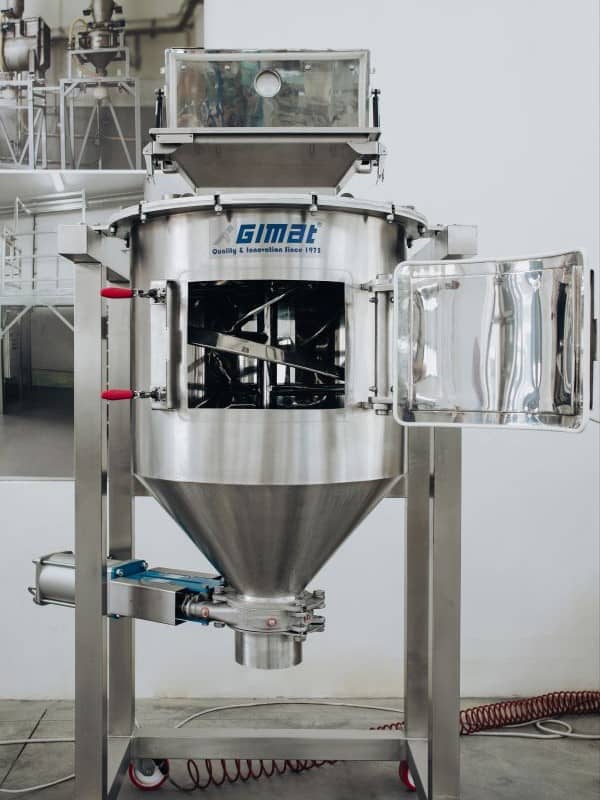

Vertikalmischer von 100 bis 340 l mit optionaler Außensatinierung und Spiegelglanzpolitur innen für Kunststoff- und Lebensmittelpulver sowie für pharmazeutische Pulver. Auf Anfrage Staubabdichtungssystem für integrierte Fässerbefüllung.

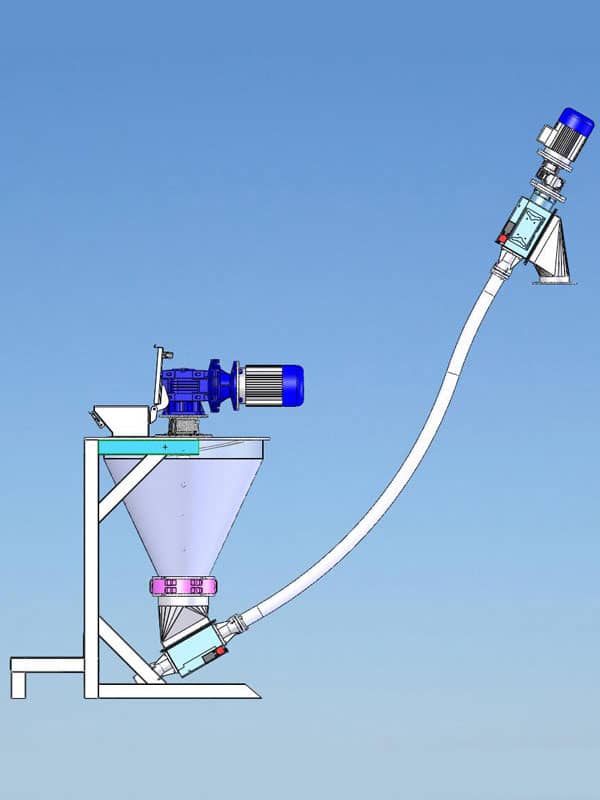

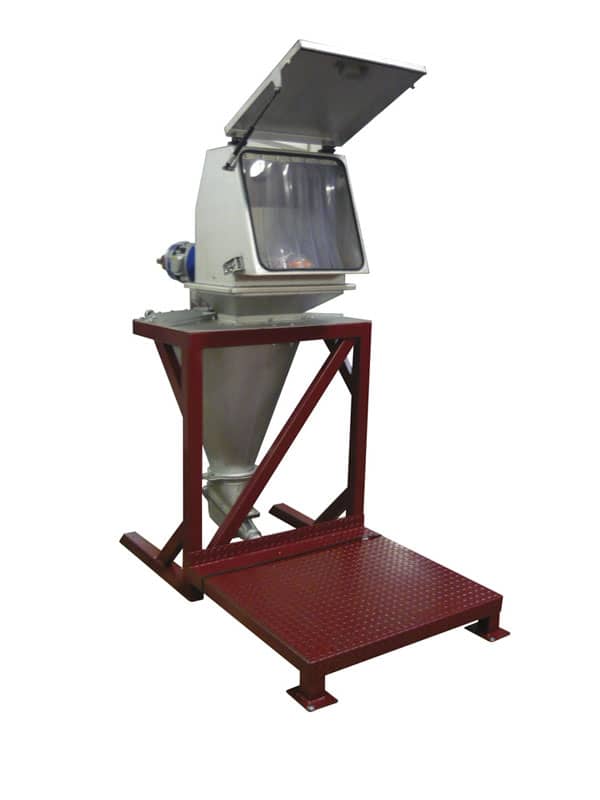

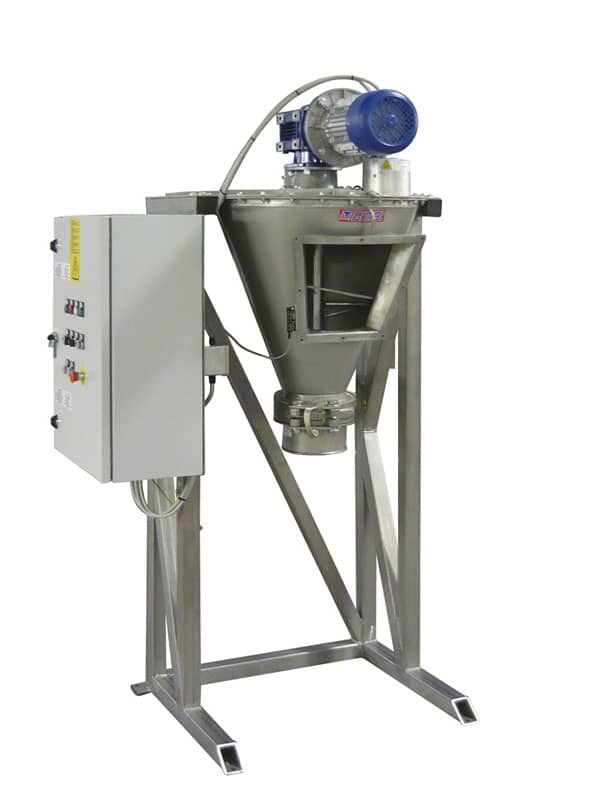

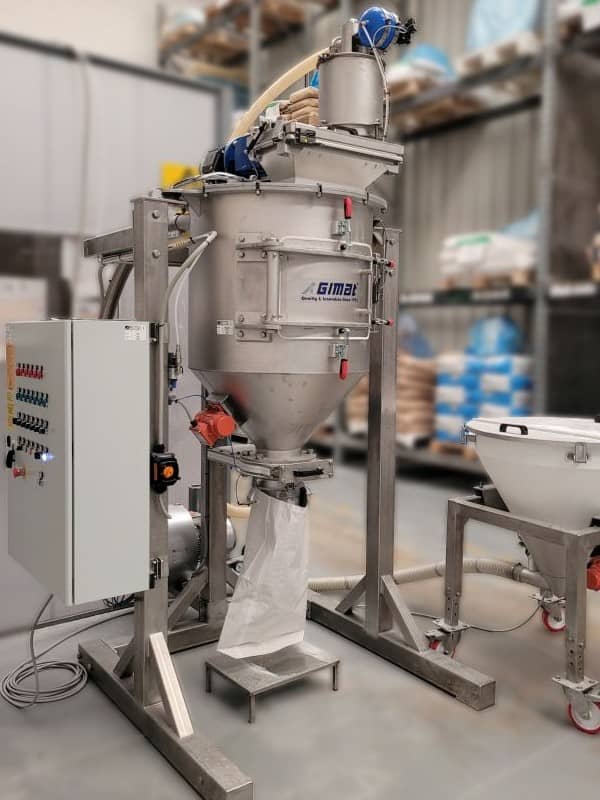

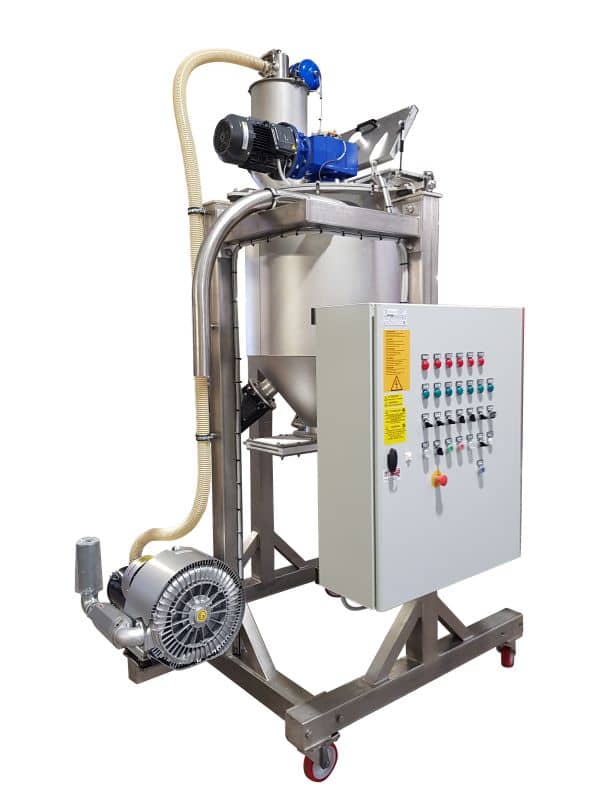

Vertikalmischer von 50 bis 200 Litern für die manuelle Beschickung mit Staubhaube zum Auffangen des bei der Sackentleerung entstehenden Staubs. Weitertransport der erhaltenen Mischung mit flexiblen Schnecken ohne Entmischung des Inhalts.

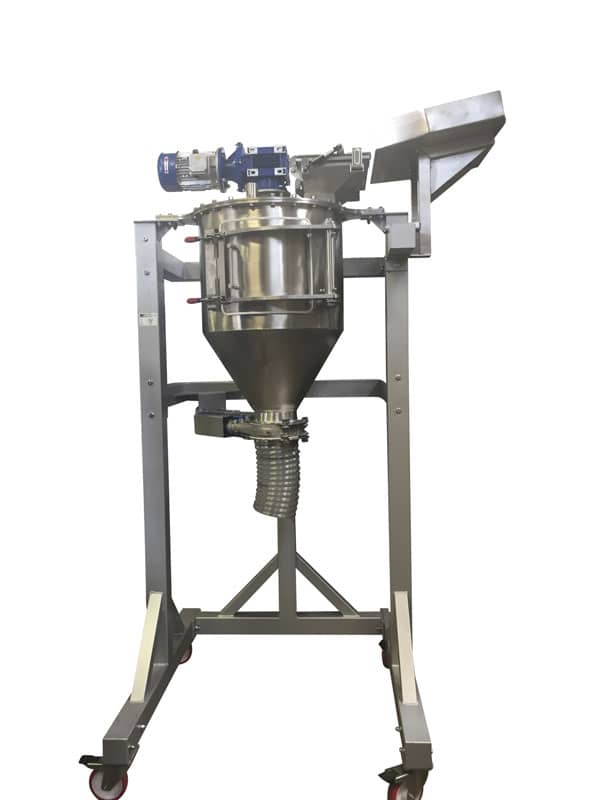

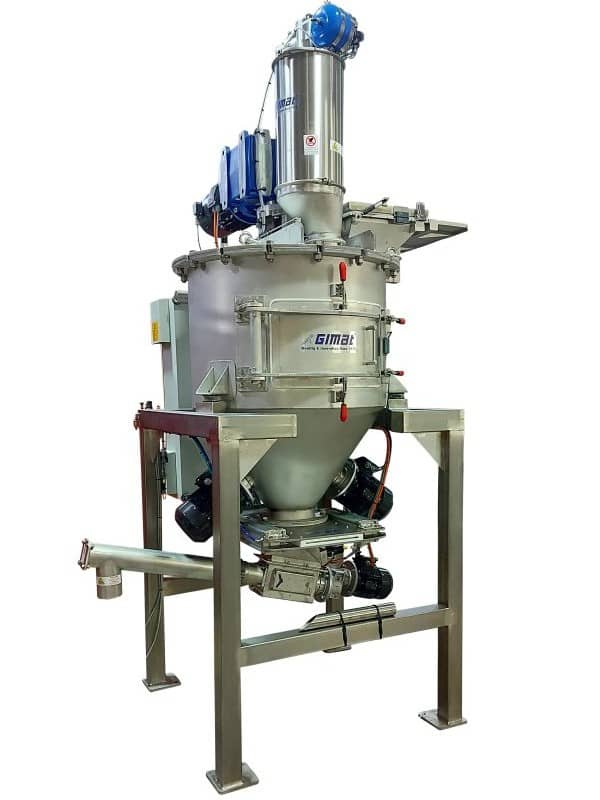

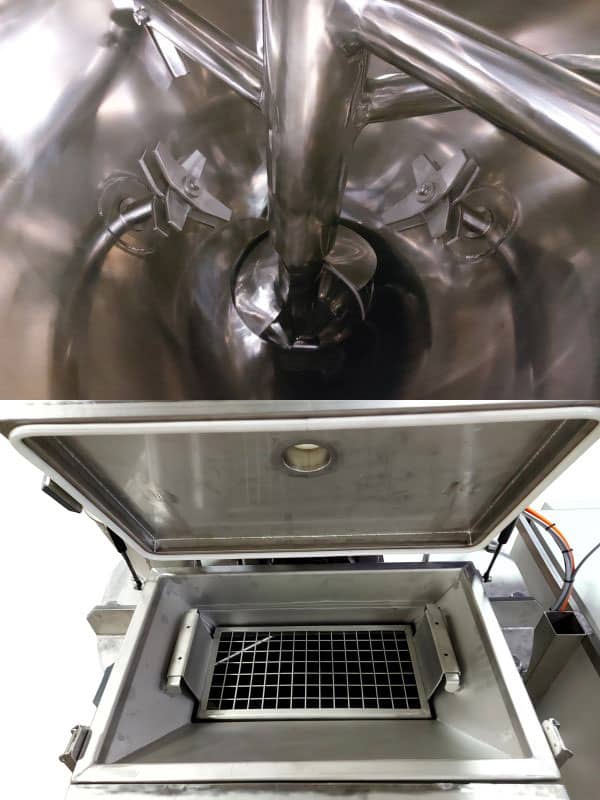

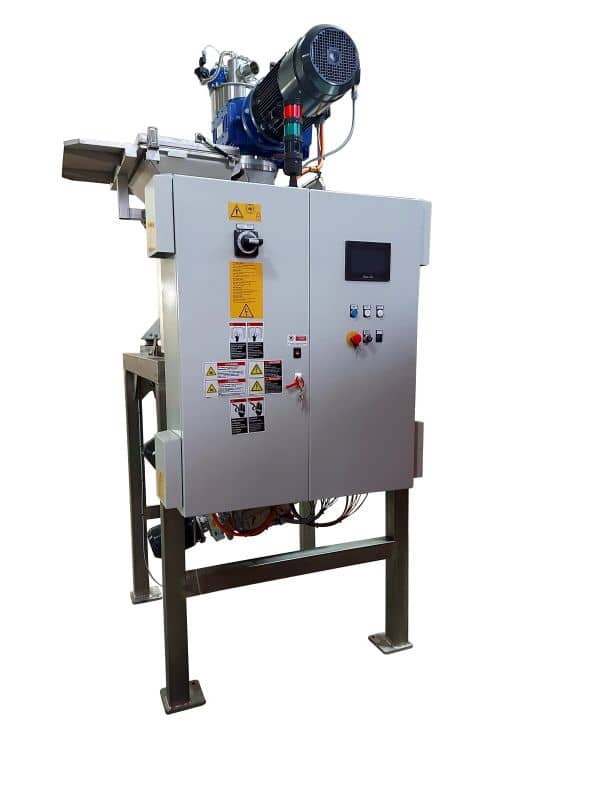

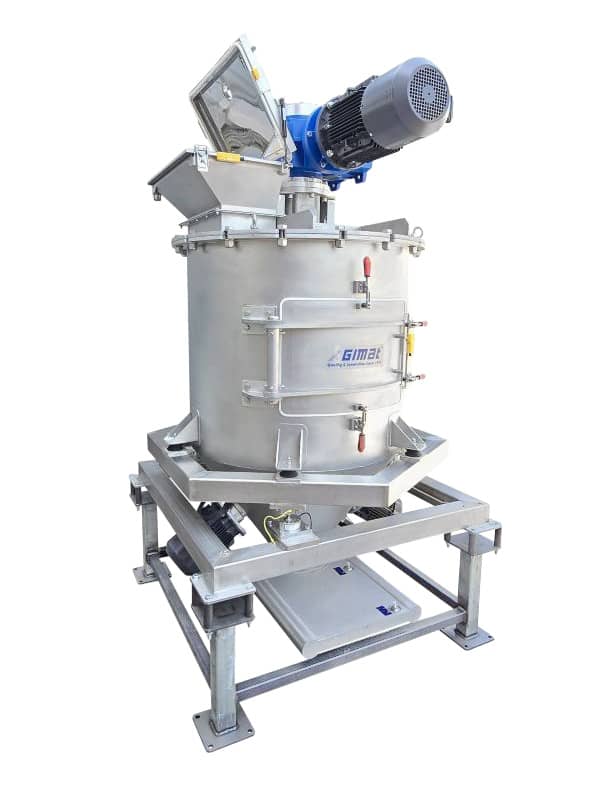

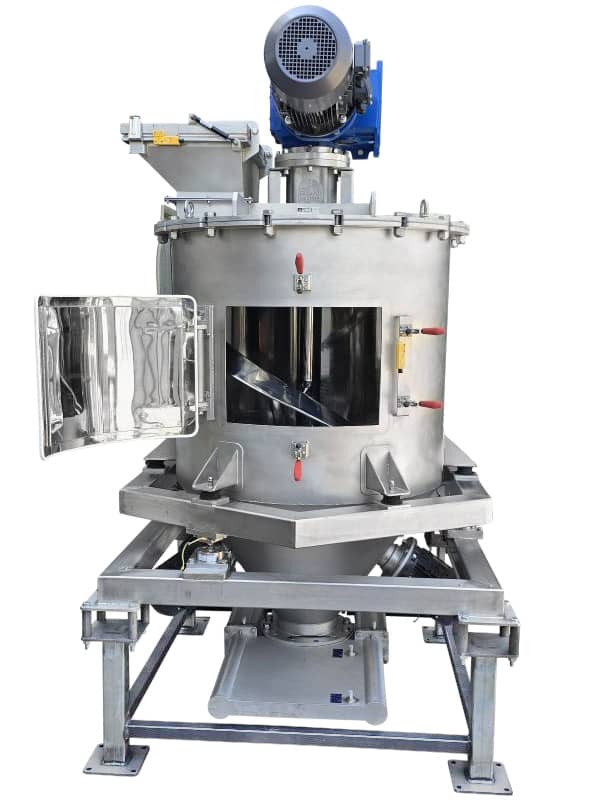

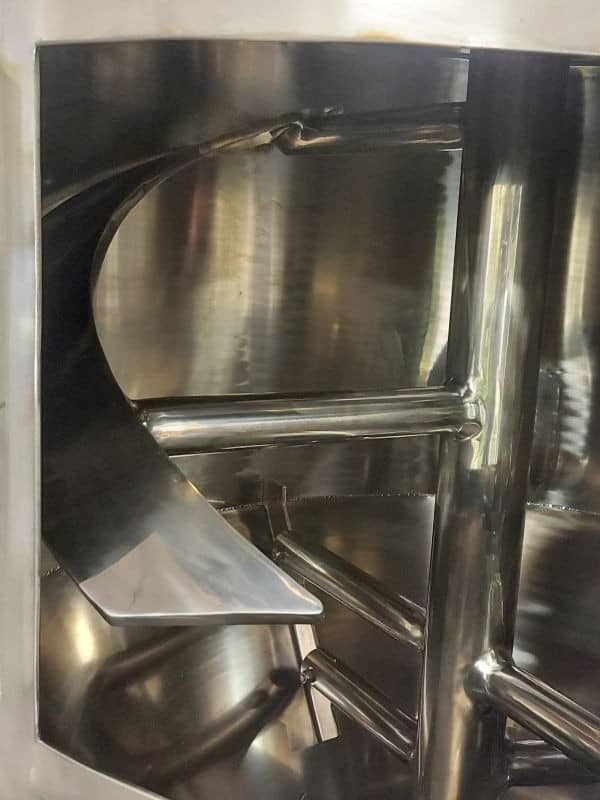

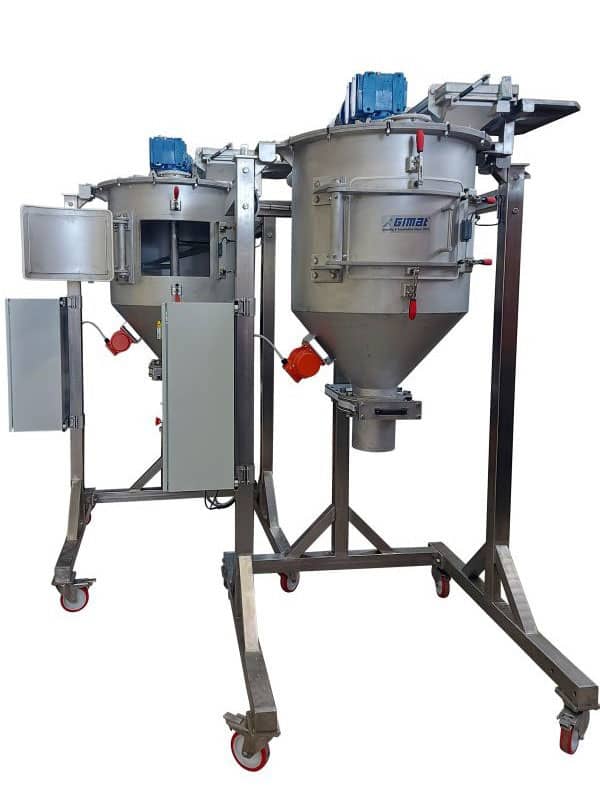

Vertikalmischer mit einem Fassungsvermögen von 340 Litern für den Lebensmittel- und Pharmasektor, außen satiniert und innen poliert. Vorbereitet für manuelle oder Vakuum-Beladung. Dank seiner zylindrisch-konischen Form eignet er sich als integrierte pneumatische Förder-, Zyklon- und Pulvermischeinheit. Ausgerüstet mit Klumpenbrecher, um die Qualität der Mischung zu verbessern und eventuelle Klumpen, die durch die Zugabe von Spritzflüssigkeiten entstanden sind, zu zerkleinern.

ANWENDUNGS-BEREICHE


Schauen Sie sich die möglichen Anwendungen der vertikalen Mischer von Gimat in verschiedenen Industriezweigen an.

VERTIKALE MISCHER FÜR UNTERNEHMEN AUS DEM LEBENSMITTEL-SEKTOR

VERTIKALE MISCHER FÜR UNTERNEHMEN AUS DEM CHEMIE-SEKTOR

Auf unserem YouTube-Kanal finden Sie Anwendungsbeispiele unserer Pulver-Mischer sowie Komplett-Anlagen, die von Gimat entwickelt und hergestellt wurden.
