Flexible Förderschnecke
Förderschnecken sind vielseitig einsetzbar und finden Anwendung in der Lebensmittelindustrie, in der Chemie-, Arzneimittel- und Kunststoffindustrie sowie in vielen anderen Branchen für die Förderung von Pulvern, Granulaten, Mahlgut und Mischungen.

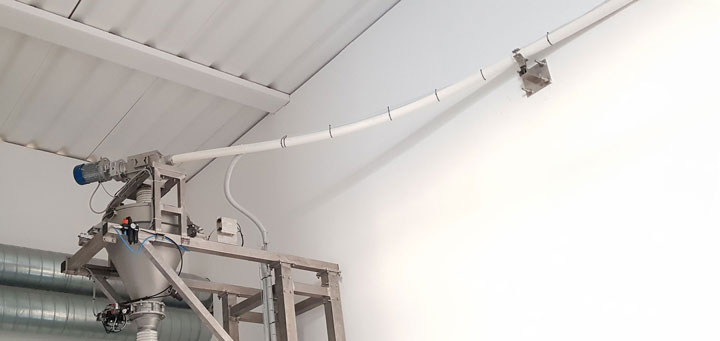

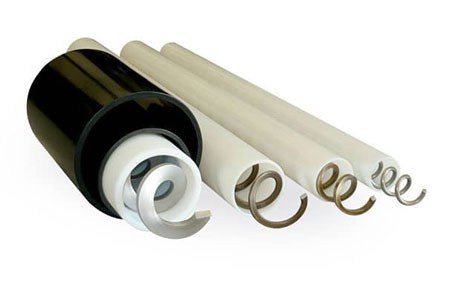

Sie werden mit einem biegsamen, verschleißfesten Spezialrohr aus Nylon PA12 food-grade mit Außendurchmessern zwischen 55 mm und 125 mm angefertigt. Die Durchsätze sind je nach ausgewähltem Modell bis zu 10.000 kg/h variabel.
Müssen Hochtemperatur- oder besonders abrasive Produkte gefördert werden, wird das verwendete Förderrohr aus Edelstahl gefertigt.
Obwohl das Rohr starr ist, passt sich die innenliegende biegsame Spirale an die Körnung des geförderten Materials an und befolgt gleichzeitig die Rohrgeometrie, falls auf der Strecke Biegungen vorhanden sein sollten.
Trotz des einfachen, aber robusten Designs muss jede Förderschnecke auf die individuellen Kundenanforderungen geprüft und ggf. modifiziert werden.
Biegsame Förderschnecken technische eigenschaften
Der effektive Durchsatz ergibt sich aus der Funktion aus:
- Drehgeschwindigkeit der Spirale und ihres Modellkoeffizienten
- Neigung und Entnahmetyp
- Art des geförderten Materials
Positive Eigenschaften:
- Die Schnecke homogenisiert während der Förderung das Material und erhält zuvor erzeugte Mischverhältnisse, da sie sich wie ein Durchlaufmischer verhält
- Geeignet für verschiedene Anlagenkombinationen
- Einfache Integration in bestehende Anlagen, da Förderschnecken flexible sind und vor Ort nach Maß angepasst werden können
- Laden und Entladen an jeglicher Stelle der Strecke
- Bewältigung erheblicher Höhenunterschiede und Zurücklegung großer Entfernungen
- Keine Verschmutzung der Arbeitsumgebung, weil die Schnecke hermetisch abgeschlossen ist
- Geringe Lärmbelästigung
- Einfach zerlegbar für die Reinigung und den Produktwechsel
- Minimale Wartung ohne Eingriff durch eine Fachkraft von GIMAT

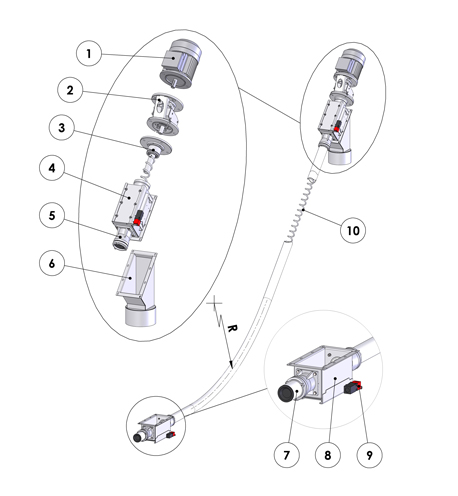

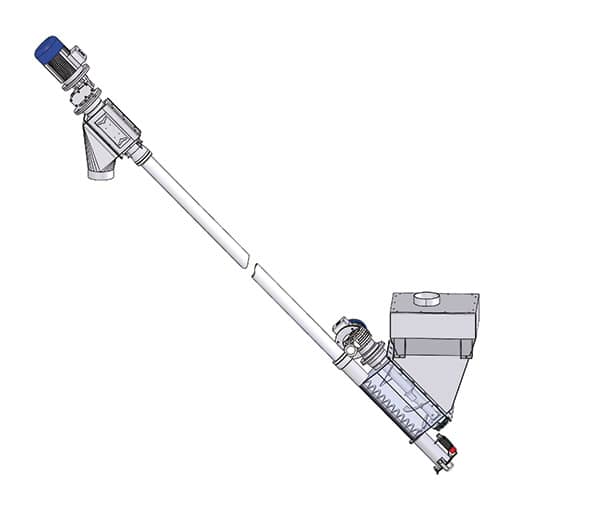

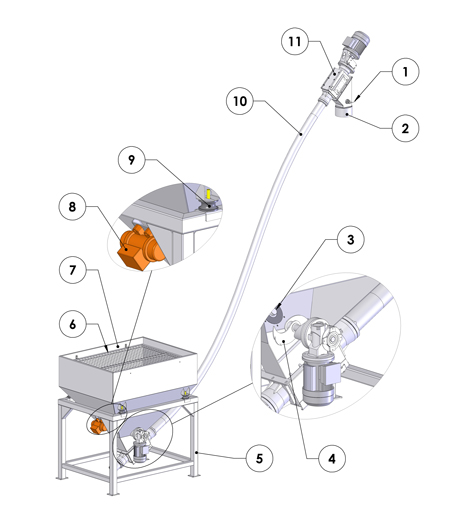

Komponenten der flexiblen Spiralförderer
- Maximaler Füllstandssensor

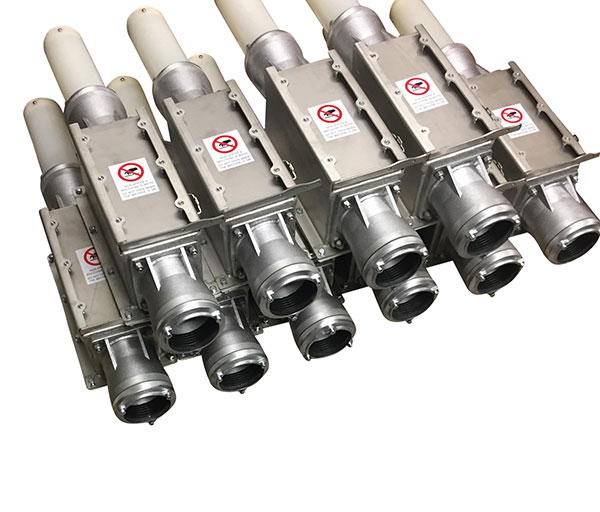

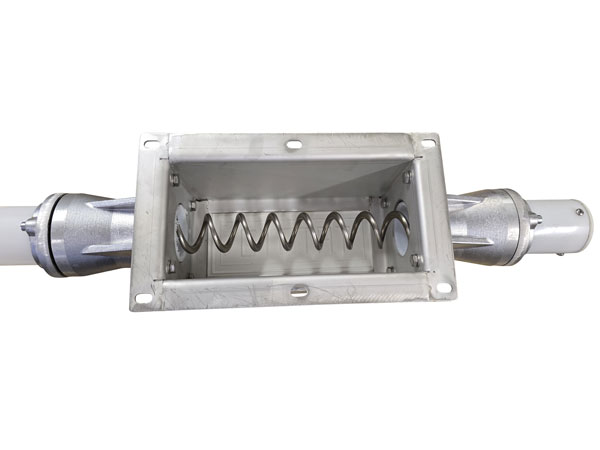

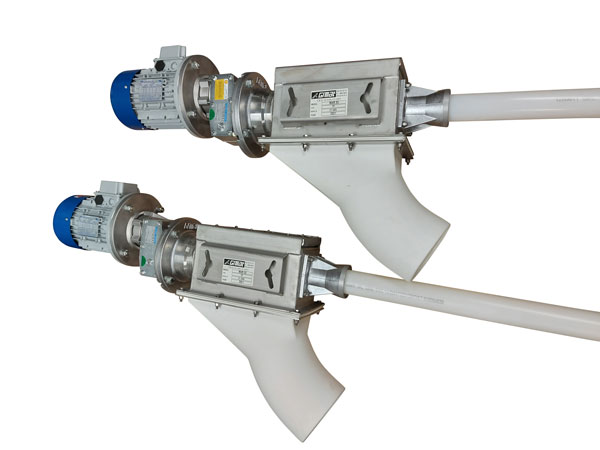

- Auslaß-Stück

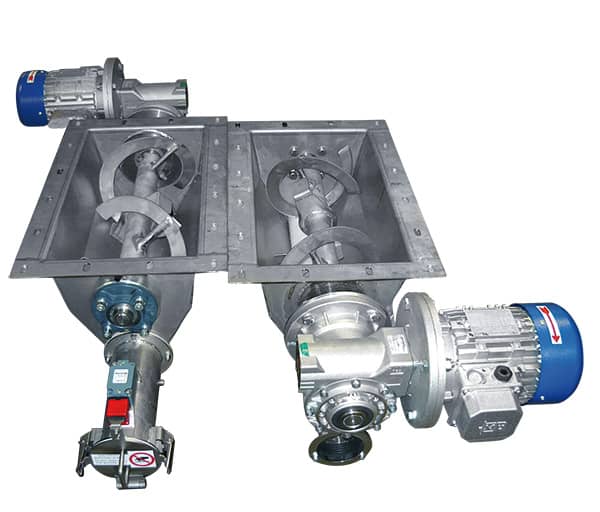

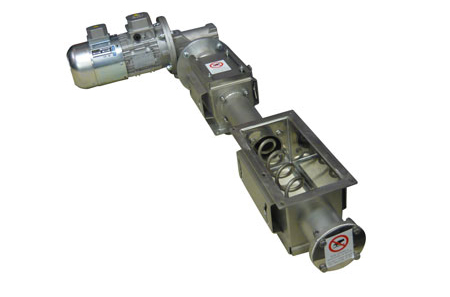

- Einlaß Typ SFS
- Brückenbrecher
- Trichtergestell
- Schutzgitter
- Trichter
- Elektromechanischer Vibrator
- Gummipuffer
- Flexibles Förderrohr
- Auslaß-Kasten
- Abzugshaube/Staubauffangbehälter
- Klappe
- Staubabsaugfilter
- Elektromotor
- Untersetzungsgetriebe

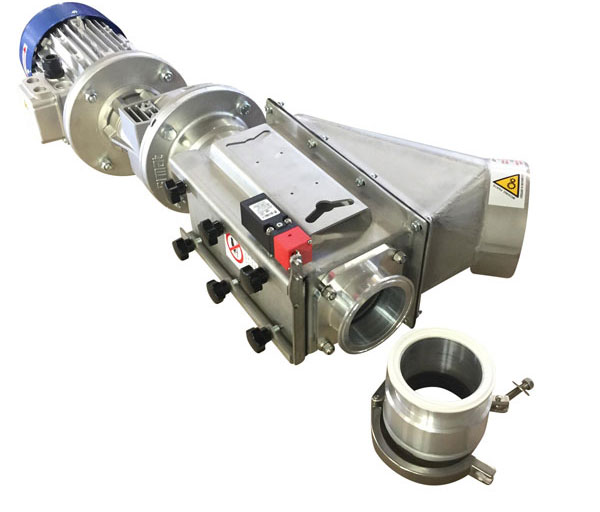

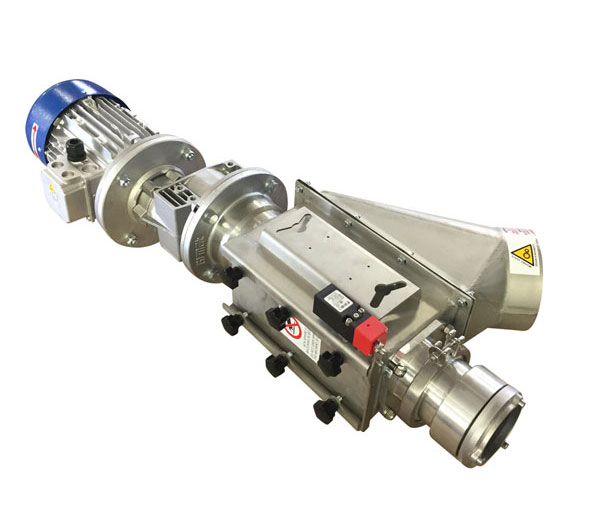

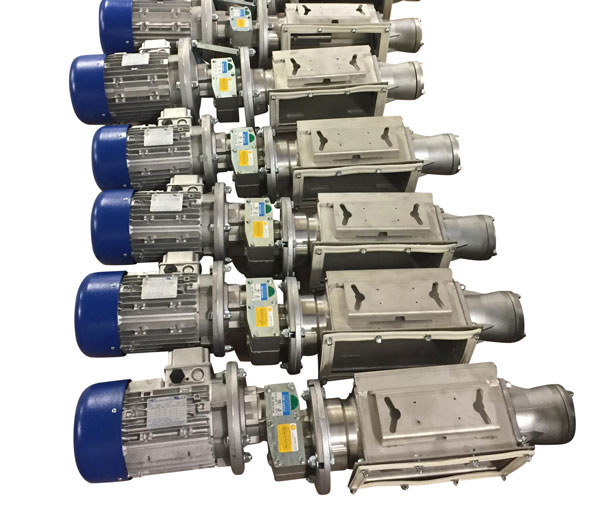

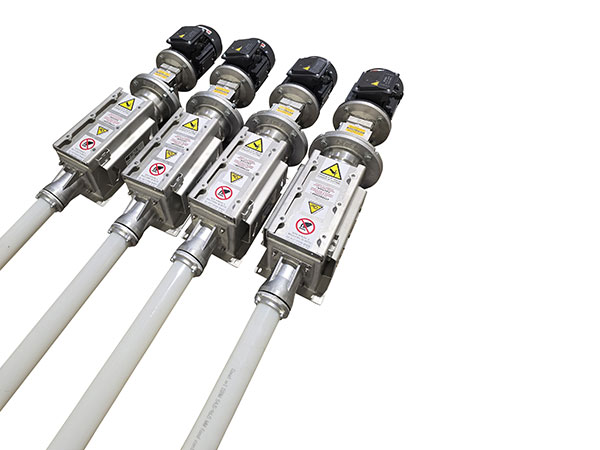

- Antriebseinheit für flexible Spirale
- Auslaß-Kasten
- Rohrbefestigungsmuffe
- Auslaß-Stück
- Ausdehnungsrohr
- Einlaß Typ SFS
- Sicherheitsschalter
- Flexible Förderspirale
Auf Anfrage sind ATEX 2014/34/EU-konforme Versionen für die Zonen 2 – 22 und 1 – 21 lieferbar.
Modelle

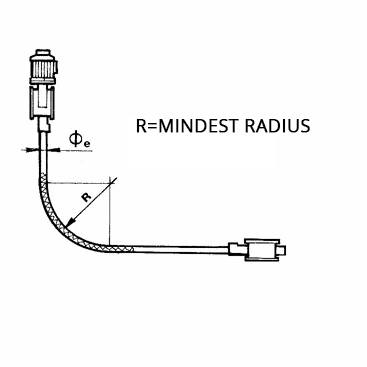

| Modell | Durchfluss (liter/h)* | Aussendurchmesser (mm) | Mindestradius (mm) |
|---|---|---|---|
| MAR 55 | 400 | 55 | 1900 |
| MAR 65 | 850 | 65 | 2100 |
| MAR 70 | 1250 | 70 | 2300 |
| MAR 80 | 1800 | 80 | 3000 |
| MAR 90 | 2500 | 90 | 3300 |
| MAR 100 | 3500 | 100 | 3500 |
| MAR 110 | 4600 | 110 | 4300 |
| MAR 125 | 7500 | 125 | 5000 |
Die Durchflussangaben wurden auf Basis dieser Annahmen errechnet:
- Das zu fördernde Material ist rieselfähig
- Die Aufgabe erfolgt kontinuierlich
- Schüttdichte: 1 kg/dm³
- Neigung α = 30°
- Drehgeschwindigkeit 580 UpM (Es sind auch Anwendungen mit 930 UpM möglich)
*Für den Durchsatz in kg/h können Sie die Angaben mit der Schüttfichte ihres Produktes multiplizieren.
Die Förderleistungen hängen von zahlreichen Variablen ab, daher sind die Tabellenwerte als Richtwerte anzusehen. Kontaktieren Sie unser technisches Büro hinsichtlich Ihrer Anwendung, um eine genaue Auslegung zu erhalten.
Mögliche Konfigurationen der Gimat Flexiblen Förderschnecken
Trichter mit 150 l Fassungsvermögen

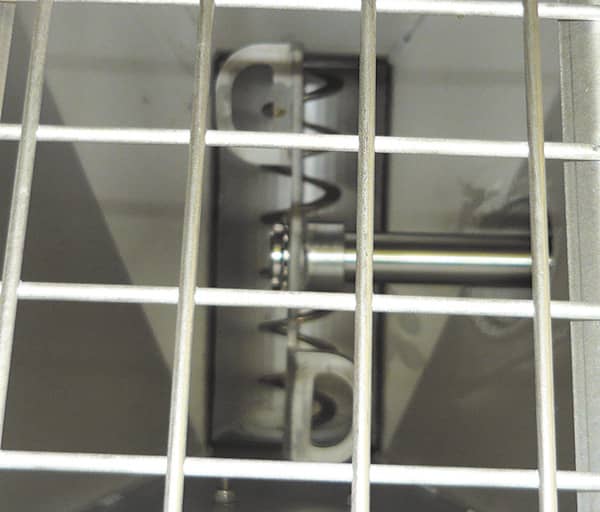

Rührwerk/Brückenbrecher
Elektromechanischer Vibrator
Flexible Spiralschneckenförderer in Kombination mit Standard-Gimat-Sackentleerungstrichtern, gefertigt aus lebensmitteltauglichem antistatischem Polyethylen, erhältlich mit Volumina von 150 l und 300 l. Konfigurierbar mit einer Staubschutzhaube mit Absaugfilter, einem Rührwerk/Brückenbrecher für schlecht fließende Produkte sowie einem elektromechanischen Vibrator, um den Materialfluss und die Entleerung zu erleichtern.

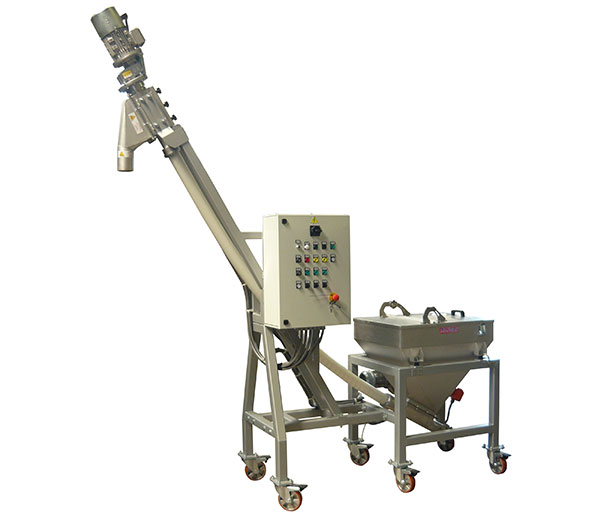

Flexible Förderschnecke mit Edelstahlrohr

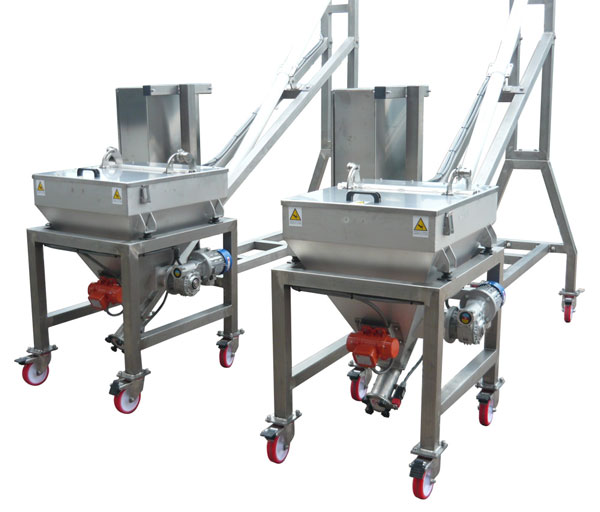

Sackentleerungstrichter auf Rädern

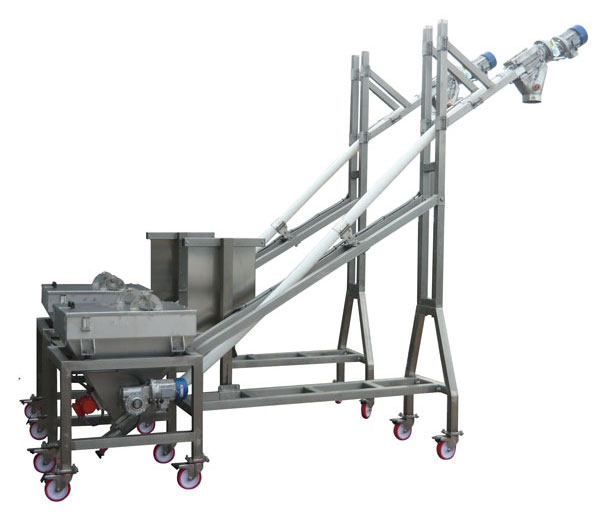

Mobile, flexible Förderschnecken mit Edelstahlrohr auf verfahrbarem Gestell in verschiedenen Ausführungen bezüglich Entladehöhe, Stundendurchsatz und Material.

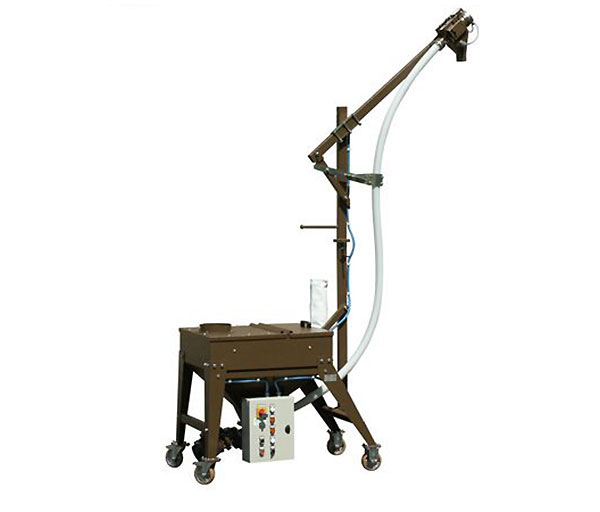

Biegsamer Spiralförderer
Trichter auf Rädern

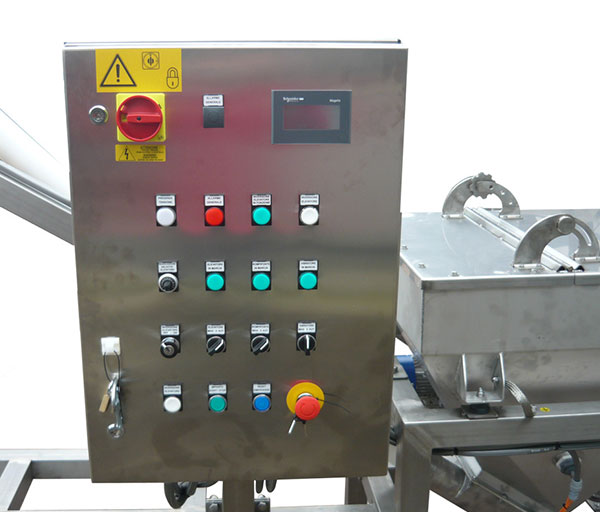

Schalttafel

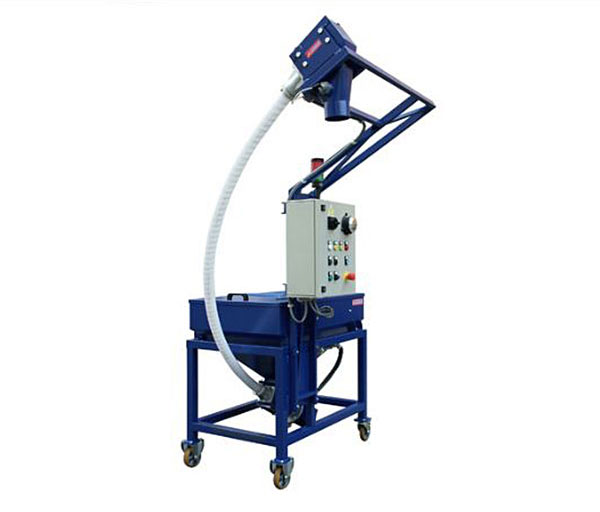

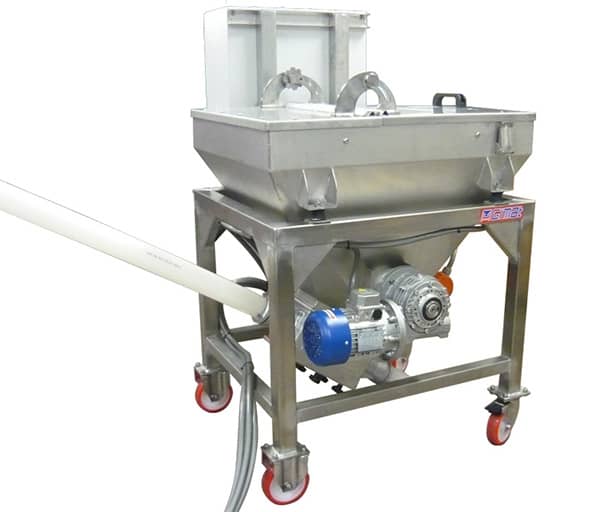

Mobile flexible Förderschnecke mit Vorlagetrichter, komplett mit Vibrations-Rüttler und Brückenbrecher. Elektrische Schalttafel am Gestell befestigt und verkabelt, mit Frequenzumrichter.

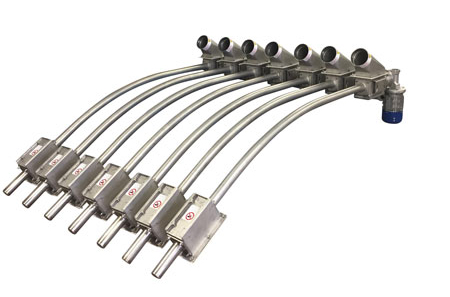

Horizontale Schneckenförderer MAR 65 mit Mehrfachaustrag (850 l/h).
Horizontalmischer HMX.340 (340 l)

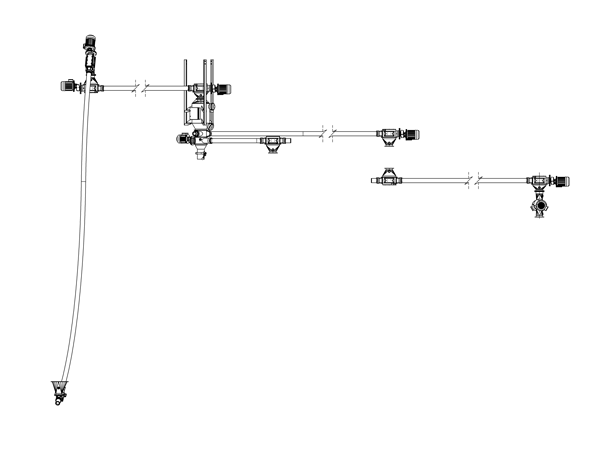

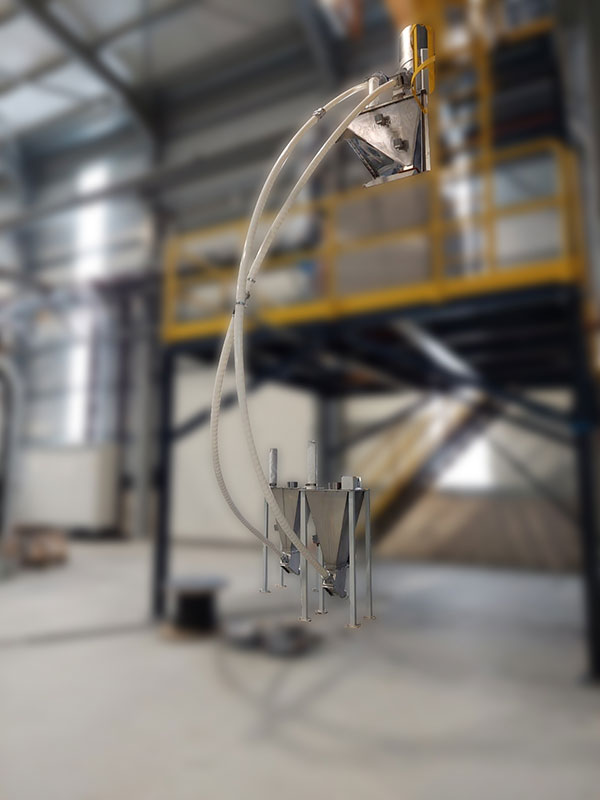

Detail der Förderstrecke mit Höhenförderung und Verteilung
HMI des Anlagen-Steuerschranks
Pulvermisch- und Fördersystem mit Mehrfachbeschickung von Puffpressen zur Reisgalettenherstellung über flexible Spiralschneckenförderer.

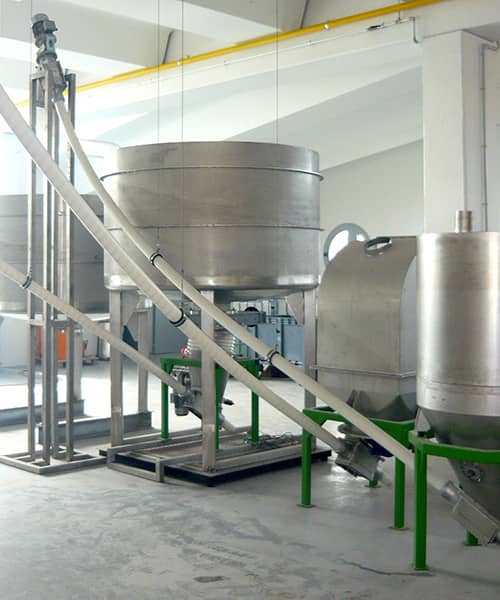

Flexible Spiralförderer, installiert in einer chemischen Anlage

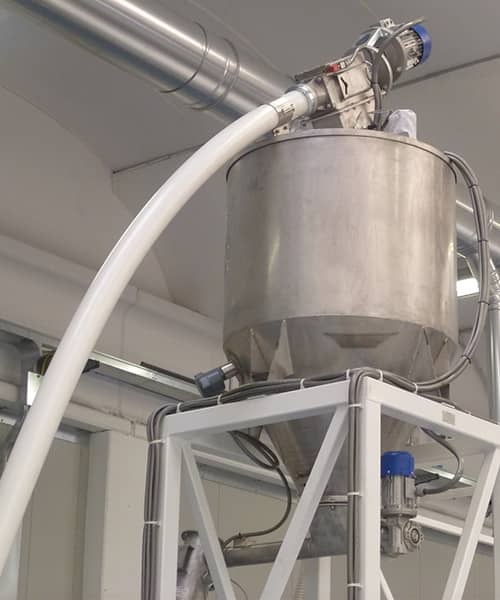

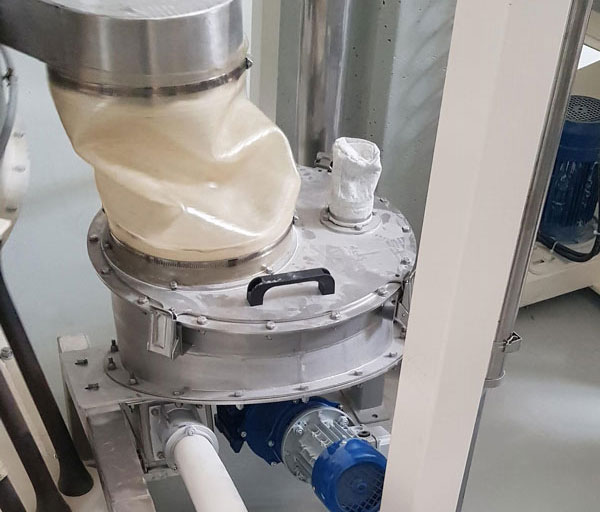

Flexible Förderschnecke zur Austragung aus einem Mischer

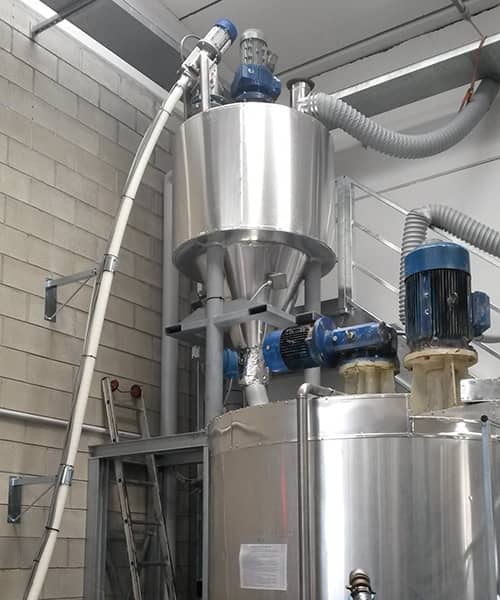

Flexible Förderschnecke zur Dosierung und Förderung von Harzen

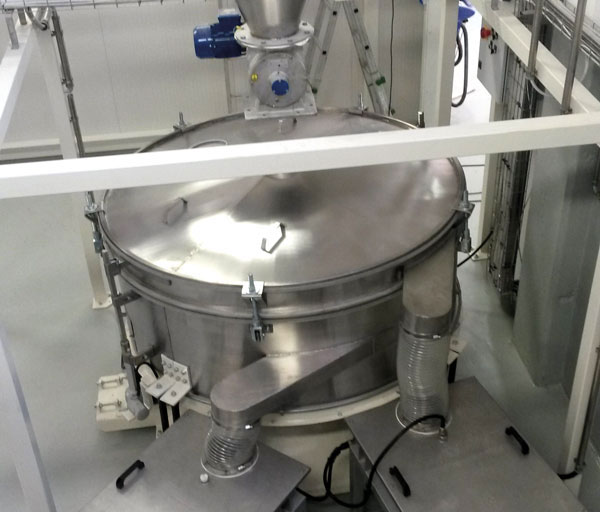

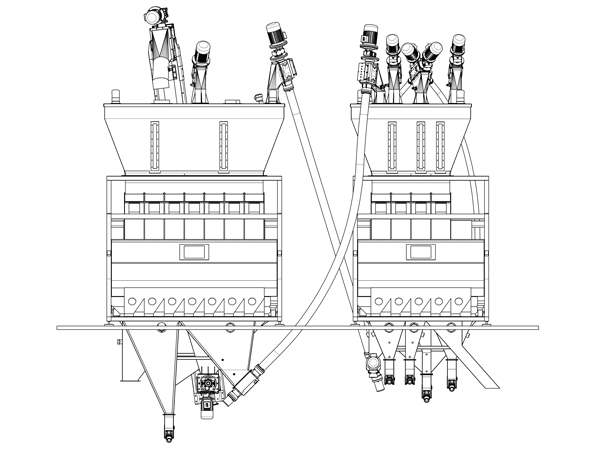

Ein flexibler Spiralförderer für jede Trennstufe
Flexible Spiralförderer mit Entnahme aus der Sackentleerstation. Entleerung des Mischers und Befüllung des Vorratstrichters. Flexibler Spiralförderer für die Dosierung von Harzen in einem Auflösetank. Beschickung der verschiedenen Trenn-Stadien einer optischen Sortiermaschine für Kunststoffgranulate.

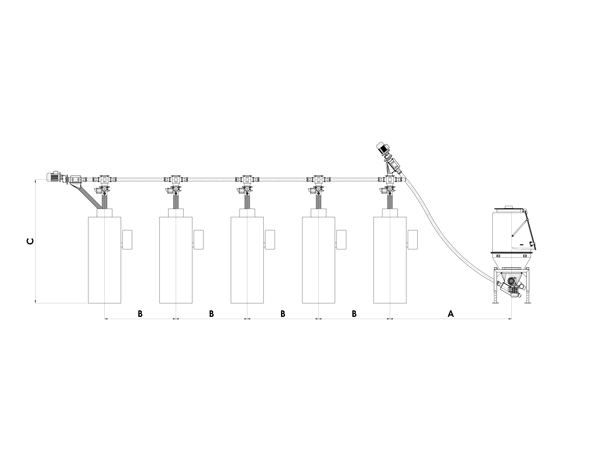

Austrag über flexiblen Schneckenförderer aus einer Big-Bag-Entleerstation
Spiralförderer-Transport zu zwei Behältern

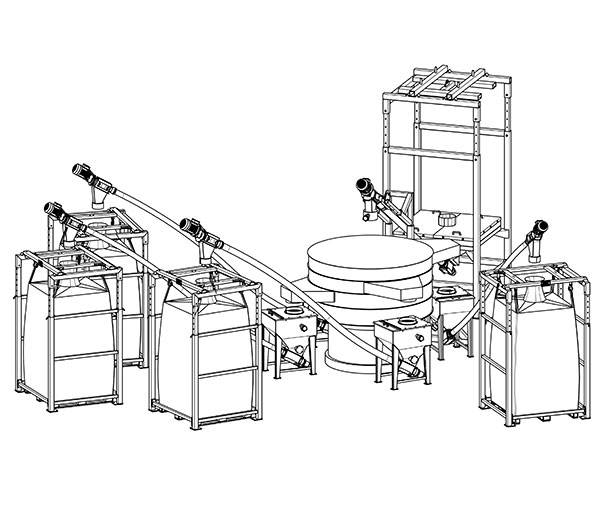

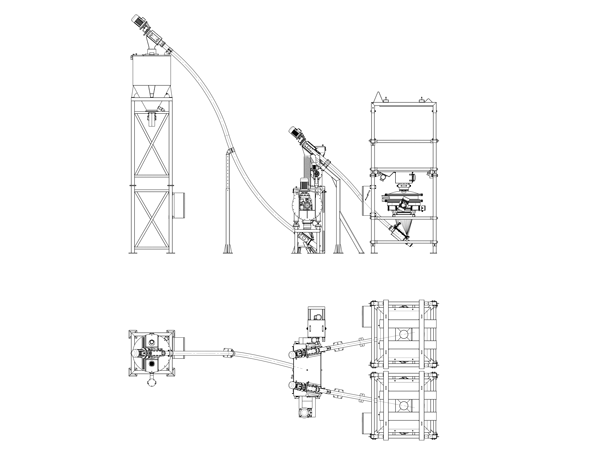

Dosierung und Mischung aus zwei Big-Bag-Entleerstationen
Flexible Schneckenförderer von Big-Bag-Entleerstationen ausgehend: Beschickung von einzelnen oder mehreren Behältern mit Pulvern aus einer einzelnen Big-Bag-Entleerstation oder kontinuierliche Dosierung und Mischung aus zwei Big-Bag-Entleerstationen.
