Sackentleerstation
GIMAT bietet Sackentleerungsstationen, die auf Zuverlässigkeit, Vielseitigkeit und schnelle Integration in Anlagen ausgelegt sind. Standardkapazität von 150 und 300 Litern.
Hauptmerkmale und Vorteile
- Optimierte zylindro-konische Geometrie: Der Trichter wird im Rotationsverfahren aus lebensmittelechtem, antistatischem Polyethylen gefertigt und bietet hohe Robustheit bei gleichzeitig geringem Gewicht.
- Sofort verfügbar und wirtschaftlich attraktiv: Die Standardmodelle sind stets ab Lager lieferbar und bieten ein hervorragendes Preis-Leistungs-Verhältnis ohne Abstriche hinsichtlich Qualität oder Funktionalität.
- Ausgezeichnete Wandgleitfähigkeit: Die Materialeigenschaften und die konische Form gewährleisten eine vollständige Entleerung und reduzieren Produktanhaftungen sowie Reinigungsaufwand.
- Geeignet für ATEX-Zonen Die antistatische Ausführung ermöglicht den sicheren Einsatz in explosionsgefährdeten Bereichen, wie sie im Schüttguthandling häufig vorkommen.
- Ergonomisches und bedienerfreundliches Design: Der ebenfalls im Rotationsverfahren geformte Haube weist vollständig abgerundete Konturen auf, die den Bedienkomfort und die Sicherheit beim Entleeren der Säcke erheblich erhöhen.
ZUBEHÖR FÜR SACKENTLEERUNG
Es ist die Möglichkeit vorgesehen, ein umfangreiches Sortiment standardisierter Zubehörkomponenten einzusetzen:
- Brückenbrecher-Rührwerk für kompaktierte oder schlecht fließende Pulver.
- Elektromechanischer Vibrator zur Verbesserung der Materialflussfähigkeit.
- Staubschutzhaube mit optional integriertem Absaugfilter.
- Kapazitive- und Drehflügel-Sensoren zur Füllstandmessung.
- Flachbodenrührwerk für Sonderversionen der Vorratstrichter.
| Modell | Trichtervolumen | ⌀T mm | Rmin mm | I mm, H1 mm, H2 mm |
|---|---|---|---|---|
| MA/MAR.55 | 150/300 l | 55 | 1900 | abhängig vom Layout |
| MA/MAR.65 | 150/300 l | 65 | 2100 | abhängig vom Layout |
| MA/MAR.70 | 150/300 l | 70 | 2300 | abhängig vom Layout |
| MA/MAR.80 | 150/300 l | 80 | 3000 | abhängig vom Layout |
| MA/MAR.90 | 150/300 l | 90 | 3300 | abhängig vom Layout |
| MA/MAR.100 | 150/300 l | 100 | 3500 | abhängig vom Layout |
| MA/MAR.110 | 150/300 l | 110 | 4300 | abhängig vom Layout |
| MA/MAR.125 | 150/300 l | 125 | 5000 | abhängig vom Layout |
Vorratstrichter
GIMAT fertigt auch Trichter nach eigenem Entwurf aus Edelstahl AISI 304 oder 316, um spezifischen Kundenanforderungen gerecht zu werden.

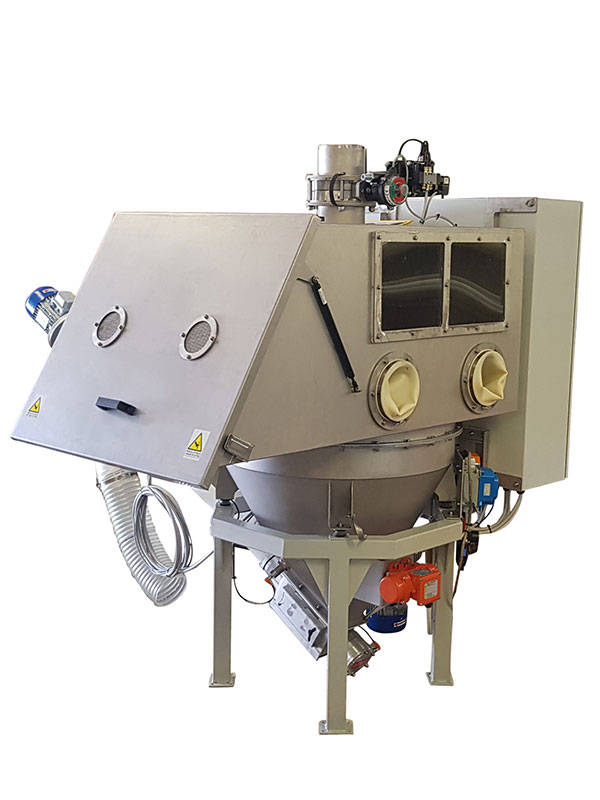

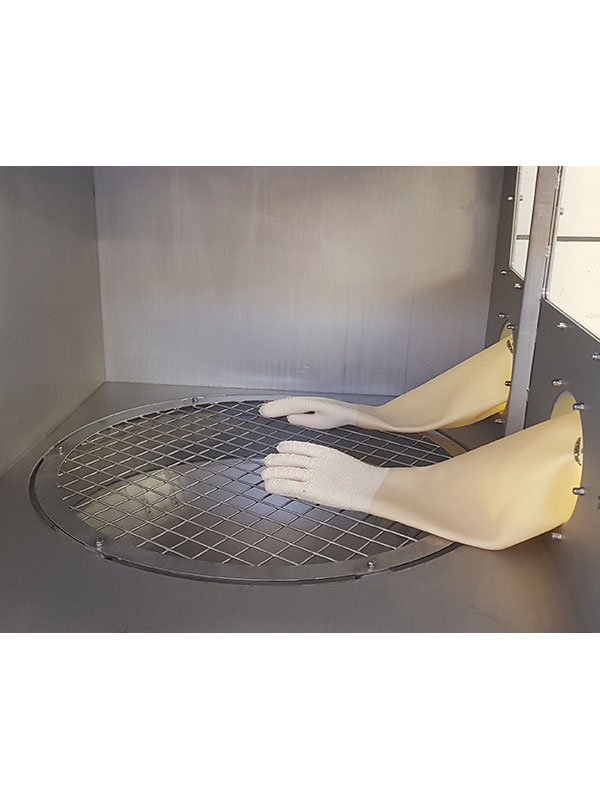

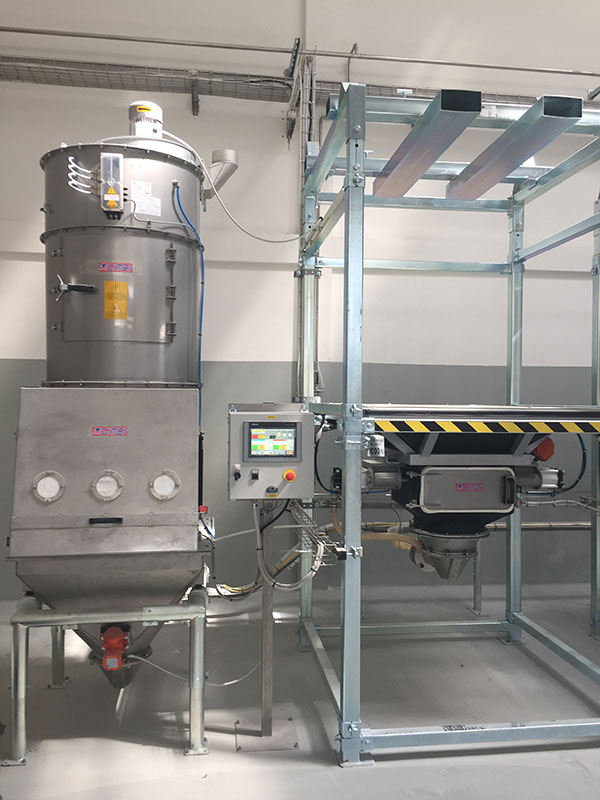

Die Produktpalette enthält auch eine Version für gefährliche, giftige oder sehr staubige Produkte, die mit außenseitig zugänglichen Handschuhen ausgerüstet ist. Die mit Gasfedern ausgestattete seitliche Klappe wird vom Bediener zum Einlegen des unbeschädigten Sackes geöffnet und anschließend wieder geschlossen. Mit geeigneten Handschuhen und dem Schneideset (Cutter) erfolgt danach der Zugang zum Inneren der Sackschneidekabine. Der Sack wird geöffnet und sein Inhalt bei eingeschaltetem Absaugfilter ausgekippt, um Staubwolken zu vermeiden. Nach der Entstaubung des geschlossenen Raums wird ein neuer Sack eingesetzt. Der leere Sack kann entweder seitlich (auf der dem Sackeinlauf gegenüberliegenden Seite) in einen speziellen flexiblen Behälter oder über die Ladeklappe ausgeworfen werden. Die vom Radialventilator gefilterte Luft wird bei Bedarf weiter nach außen geleitet und durch einen absoluten HEPA-Filter geleitet.

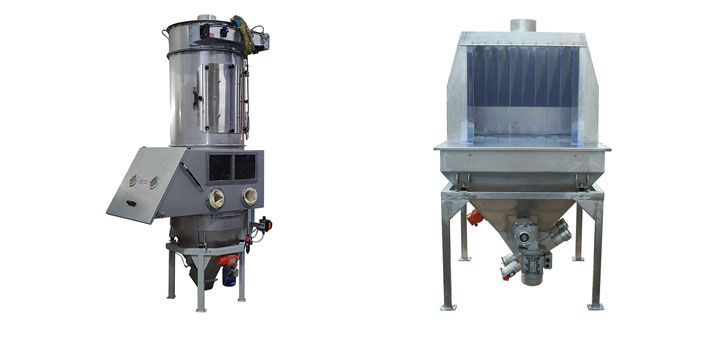

Mögliche Konfigurationen der Sackentleerstationen

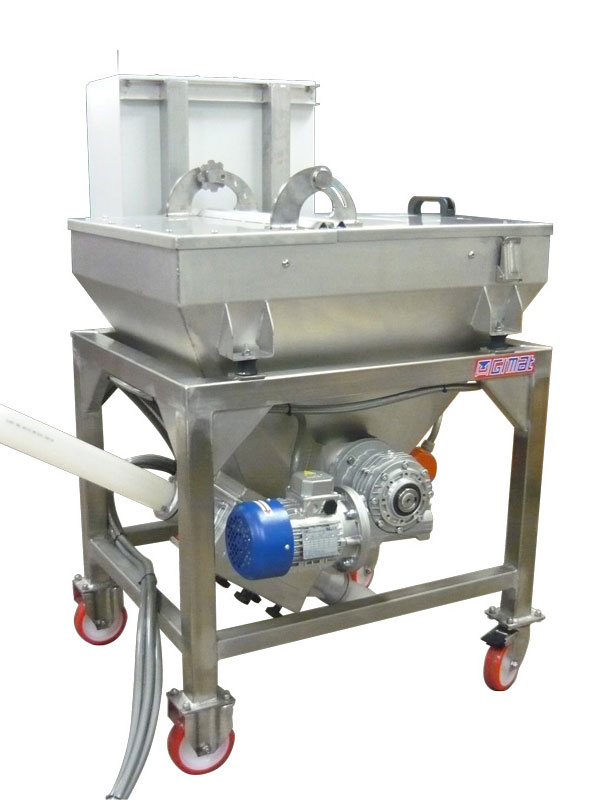

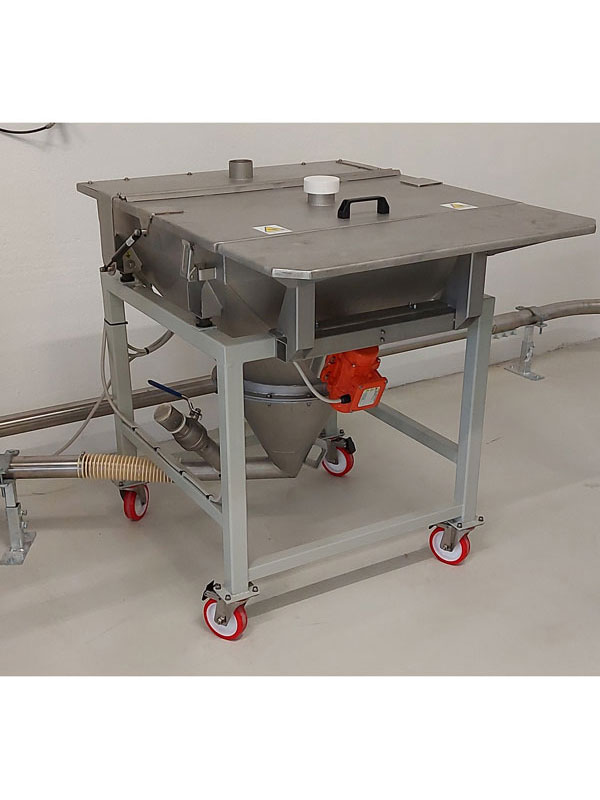

Mobile Sacköffnungseinheit

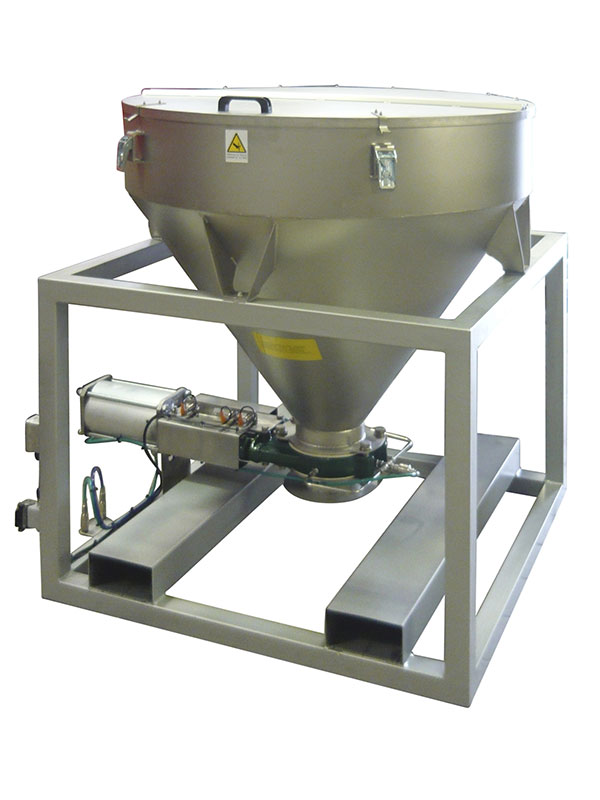

Spiegelpolierter Trichter mit Absaugöffnung

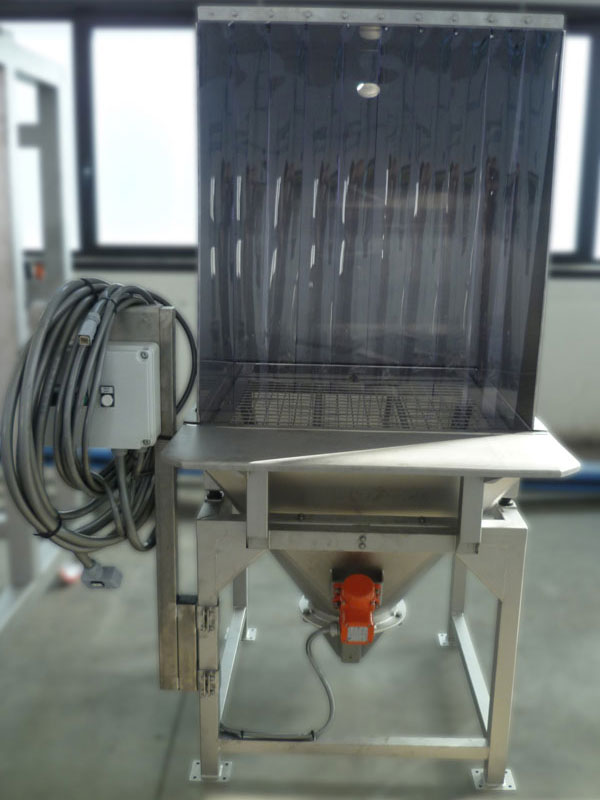

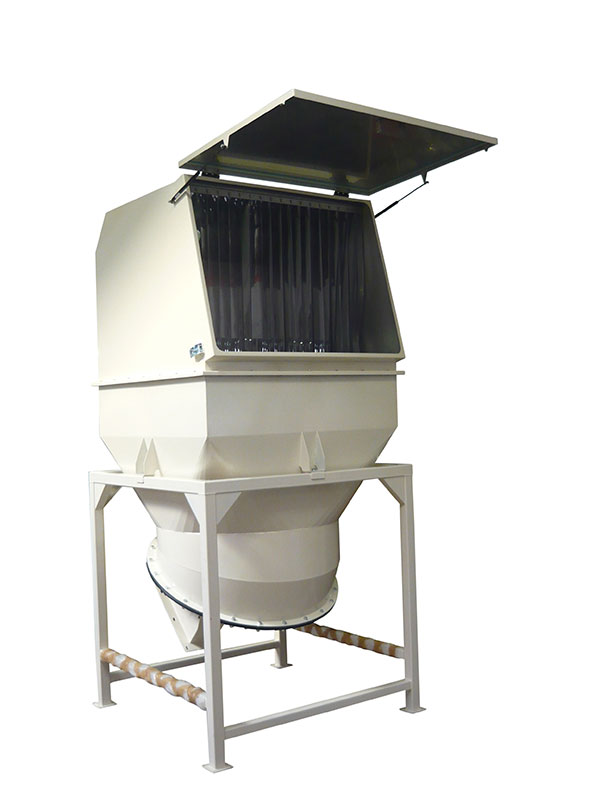

Sackentleer-Trichter mit Staubabzugshaube und flexiblen Abdeckstreifen
Sackentleerstation aus Edelstahl AISI304 (W.Nr. 1.4301) mit 150 Liter Fassungsvermögen, komplett mit elektromechanischem Rüttler, hochglanzpoliertem Innenraum für Stärken und Lebensmittelmehle und Produktaufnahmekegel für den pneumatischen Transport von Pulvern. Auf Wunsch Haube mit flexiblen Streifen auf der Beladungsseite, um den beim Entleeren der Säcke entstehenden Staub aufzufangen, vorbereitet für den Anschluss an ein zentrales Absaug- und Staubauffangsystem.

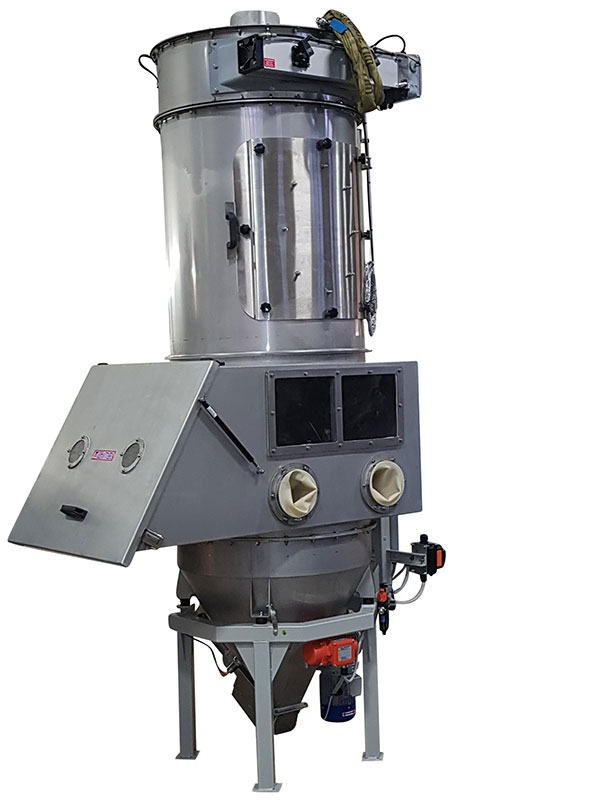

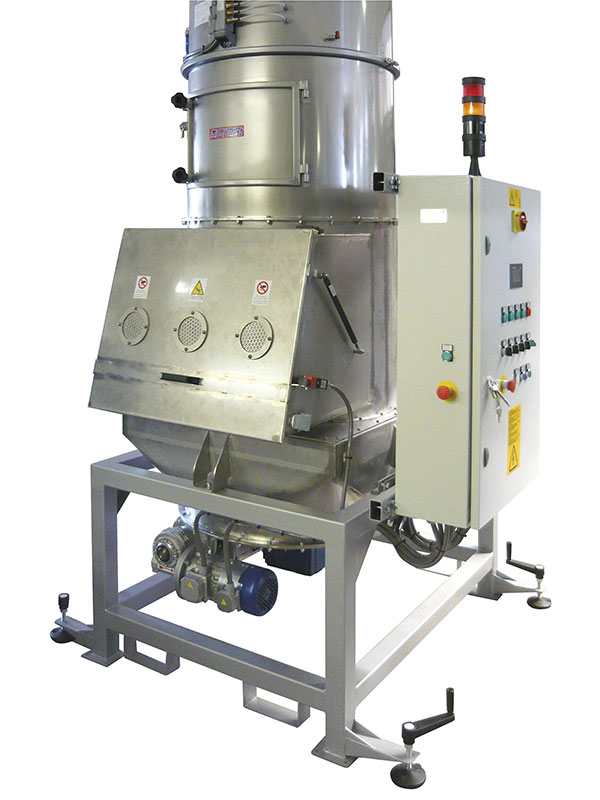

Manuelle Sackentleerung mit Absaugfilter

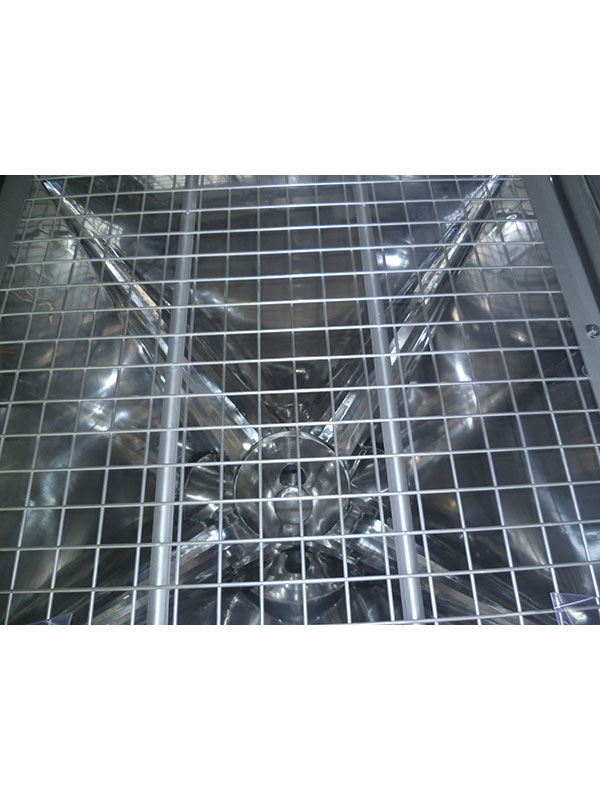

Flachboden-Rührwerke

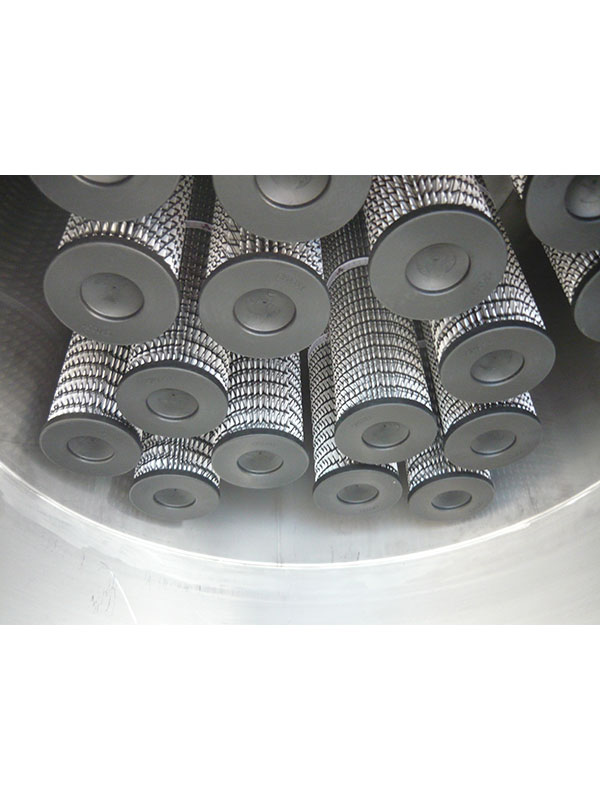

Filterpatronen
Materialannahmestation für Rohmaterial in 25 kg Säcken. Manueller Sackentleerungstrichter mit Auffanghaube, komplett mit Gasfeder-Öffnungstür und integrierter Absaugung des Staubs, der beim Ausschütten des Sacks entsteht. Schlauch- oder Patronen-Saugfilter mit automatischer Gegenstrom-Druckluftfilterreinigung. Flachbodenrührwerk für schwer fließende Produkte.

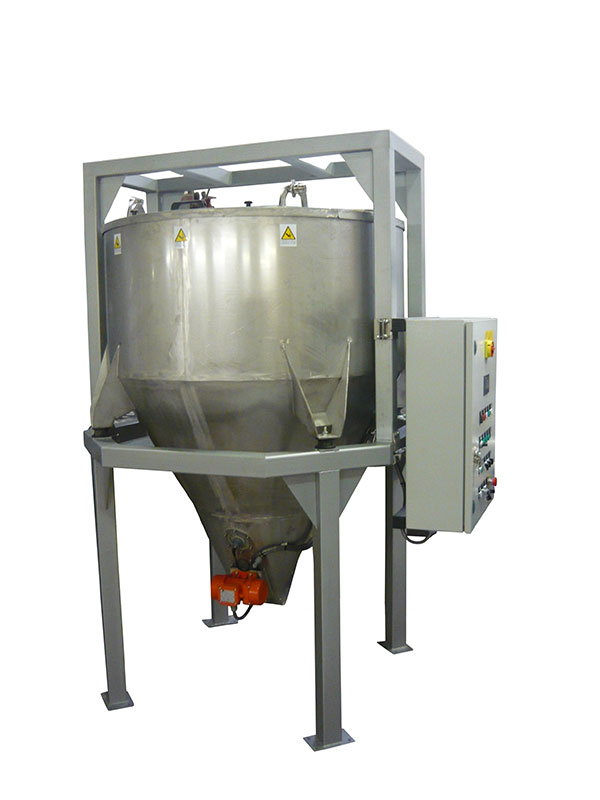

Sackentleertrichter mit Brückenbrecher und elektromechanischem Rüttler

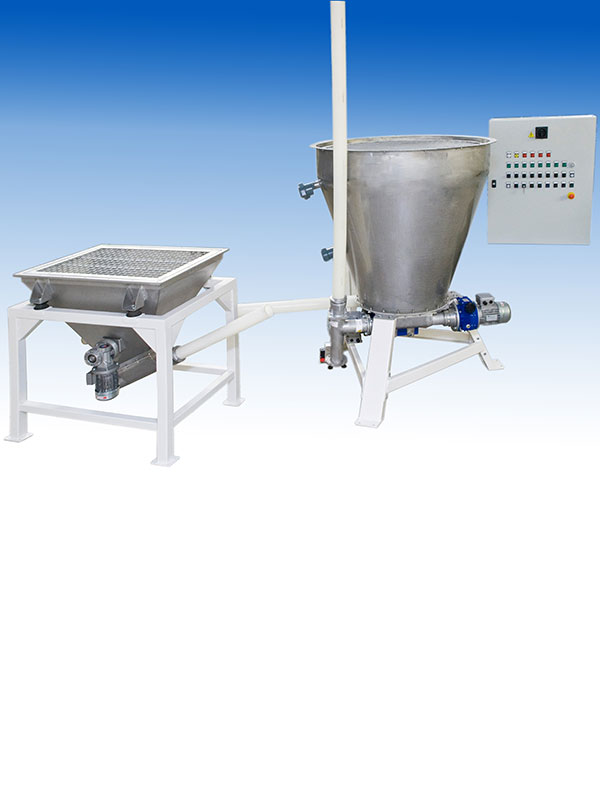

Manuelle Sackaufgabestation mit doppelter Abförderung per biegsamen Förderschnecken

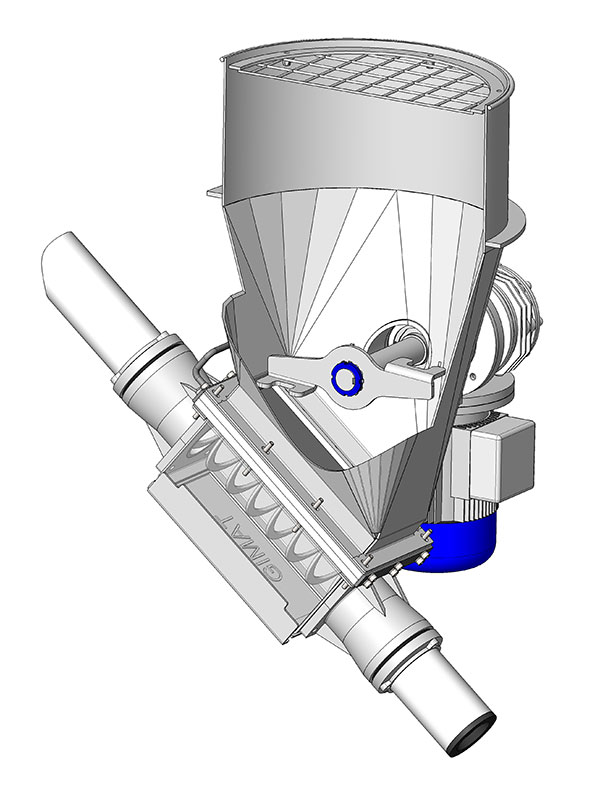

Seitlicher Brückenbrecher im Trichter

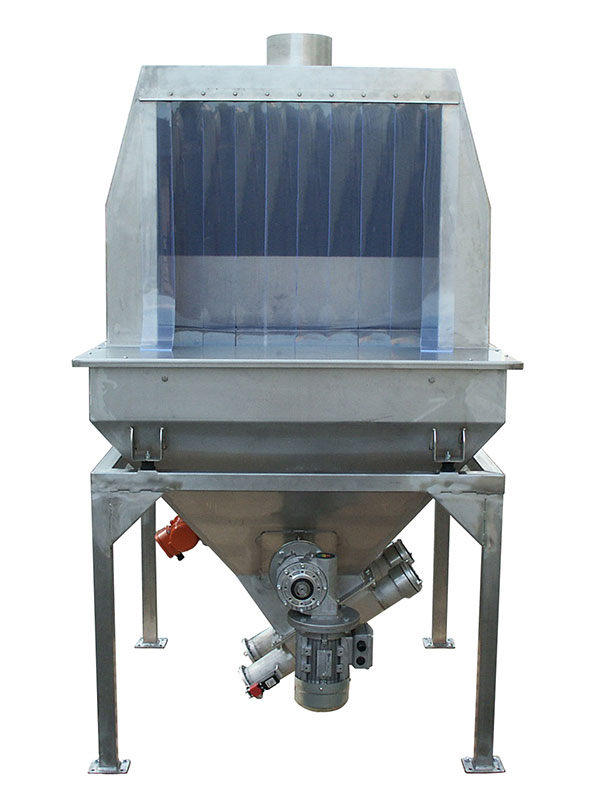

Manuelle Sackentleerung mit Abdeckung und zentraler Staubabsaugung. Ausgestattet mit Brückenbrecher, mechanischem oder pneumatischem Rüttler und Anschluss an die flexiblen Schneckenförderer von GIMAT.
