Schneckenförderer
Fördersystem mit niedriger Winkelgeschwindigkeit für besonders hohen Durchsatz. Es besteht aus einer Schraube, die sich um die eigene Achse dreht und einen Axialdruck auf das in dem Förderrohr enthaltene Material ausübt.
Für den Einsatz von Schneckenförderer sprechen folgende Vorteile:
- hoher Durchsatz;
- geeignet zur horizontalen, geneigten und auch vertikalen Förderung (Hubsystem);
- Beladung und Entladung an jeder Stelle;
- selbsttragend zwischen zwei Spannweiten;
- geeignet zur Förderung von Material mit sehr heißen Temperaturen;
- in Edelstahlausführung perfekt geeignet zur Förderung von chemischen und pharmazeutischen Produkten sowie von Lebensmitteln;
- keine Staubemission;
- lange Lebensdauer;
- Möglichkeit, das geförderte Produkte über einen Außenmantel mit Kühlflüssigkeit abzukühlen.
Schneckenförderer Kostruktion
Die Konstruktion ist aus Edelstahl (1.4301 oder 1.4404) oder auf Anfrage aus lackiertem Normalstahl.
Die Schneckenförderer von GIMAT werden nach Vorgabe des Kunden (zur ersten Orientierung finden Sie weiter unten eine Tabelle mit möglichen Modellen) angefertigt, dabei wird besondere Sorgfalt und Aufmerksamkeit auf den Schutz vor Staub in den Lagern der Drucklager- und Antriebsgruppen und der Zwischenhalterung, falls vorhanden, bei Förderern mit einer Länge über 4-5 m geachtet.
In diesem Zusammenhang hat GIMAT für die Antriebs- und Drucklagereinheiten einen speziellen Staubabdichtungssystem mit schmierbarer Packung entwickelt, der das während des Betriebs entstehende Spiel automatisch auffängt.
Auf diese Weise arbeitet die Stoffbuchspackung immer optimal und garantiert die perfekte Abdichtung auf der Drehwelle der Förderschnecke.
So werden häufige manuelle Regulierungen, die die traditionellen Abdichtungssysteme mit sich bringen, sowie störende und gefährliche Staubablagerung, die die Lebensdauer der Lager beeinträchtigen, vermieden.
Der Zwischenträger des mechanischen Förderers besteht aus einem speziellen selbstschmierenden Material, das von der FDA für den Kontakt mit Lebensmitteln zugelassen ist; er verfügt über stirnseitige Dichtungen und eine Vorspannvorrichtung nach dem GIMAT-Design.
Auf Anfrage Spezialanfertigungen, die konform mit der Richtlinie ATEX 2014/34/EU für Zone 2 – 22 und Zone 1 – 21 sind
modelle
| Modell | Aussendurchmesser(mm) | rpm max | Output (mc/h) | Schüttdichte (kg/mc) | Output (kg/h) |
|---|---|---|---|---|---|
| TC.129/100 | 129 | 180 | 3,66 | 0,6 | 2200 |
| TC.139/100 | 139 | 180 | 6,66 | 0,6 | 4400 |
| TC.154/130 | 154 | 180 | 8,33 | 0,6 | 8000 |
| TC.168/140 | 168 | 180 | 10,33 | 0,6 | 6200 |
| TC.219/180 | 219 | 160 | 21,66 | 0,6 | 13000 |
| TC.273/250 | 273 | 130 | 41,66 | 0,6 | 28000 |
Mögliche Konfigurationen der Gimat Schneckenförderer
Schneckenförderer im Reinigungsmodus
Schneckenförderer für ATEX-Zone 21 in der Ausführung “easy cleaning” mit Schalttafel

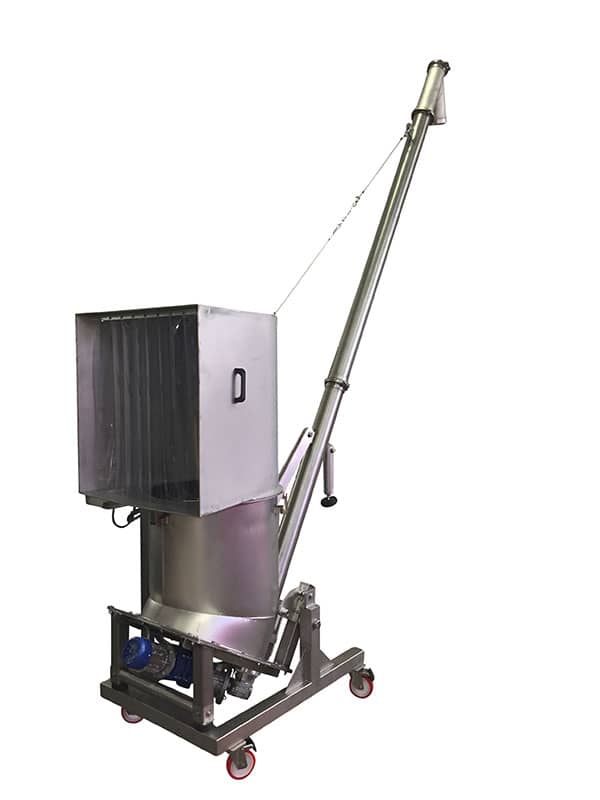

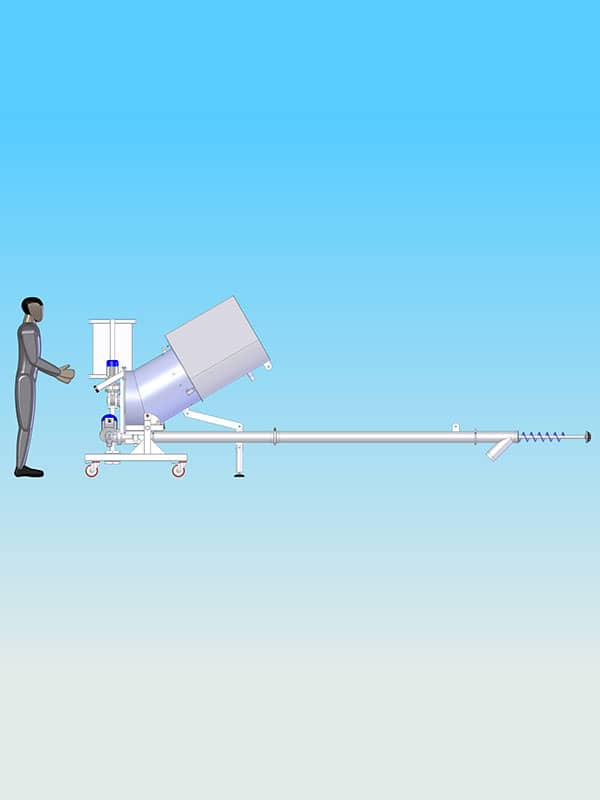

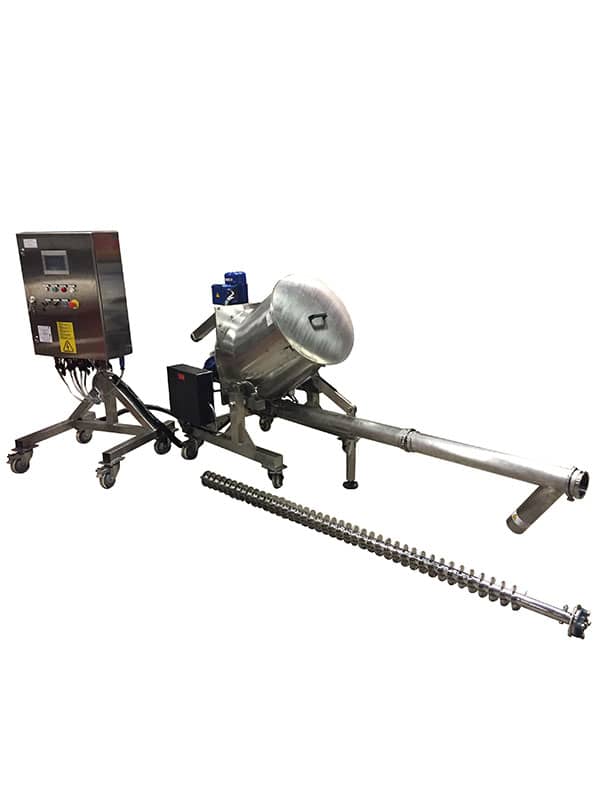

Schneckenförderer TC 114 auf Rädern
Schneckenförderer TC 114 auf Rädern mit Entnahme aus Trichter. Komplett mit Rührwerk und oberer Haube zum Anschluss an die zentralisierte Absauganlage zur Abscheidung von Staub, der während der Öffnung der Säcke entsteht. Horizontal verstellbare Ausführung , um eine einfache Zerlegung und Entfernung der Schraube für die Reinigungsvorgänge zu ermöglichen.

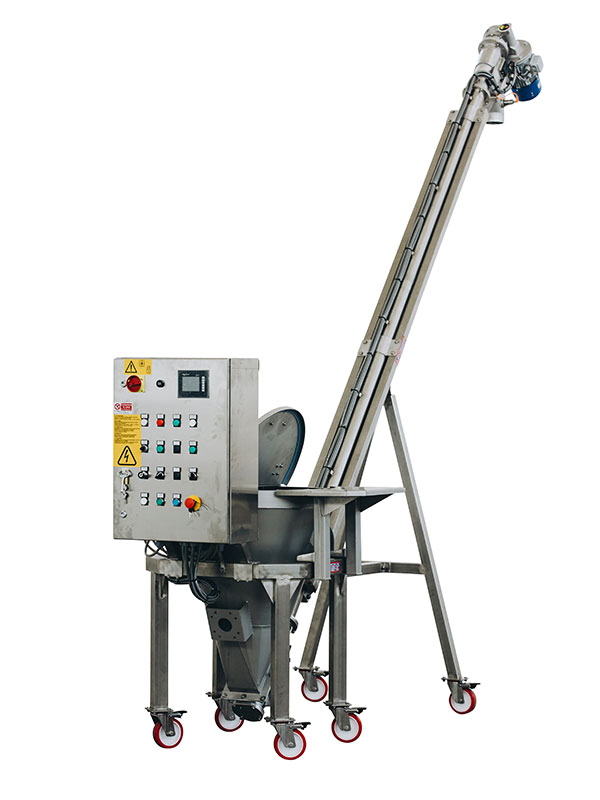

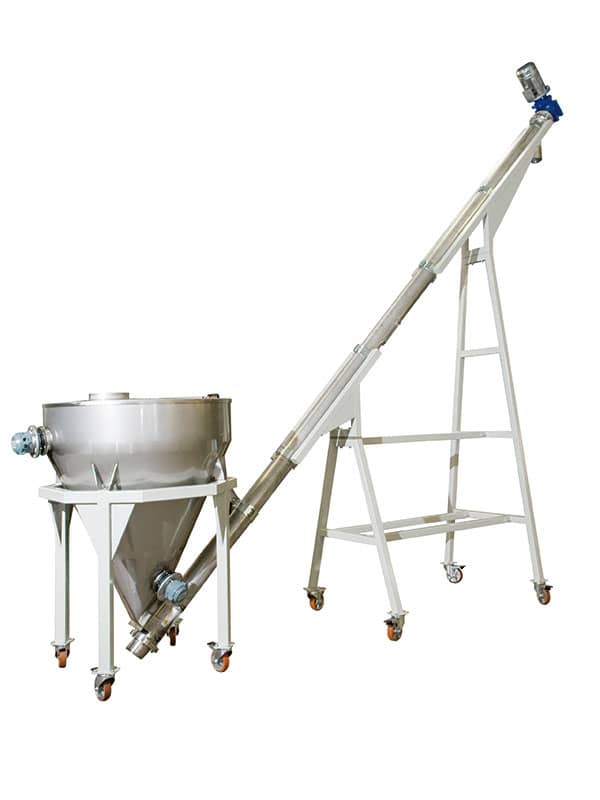

Schneckenförderer TC 139 mit Aufgabetrichter auf Rädern

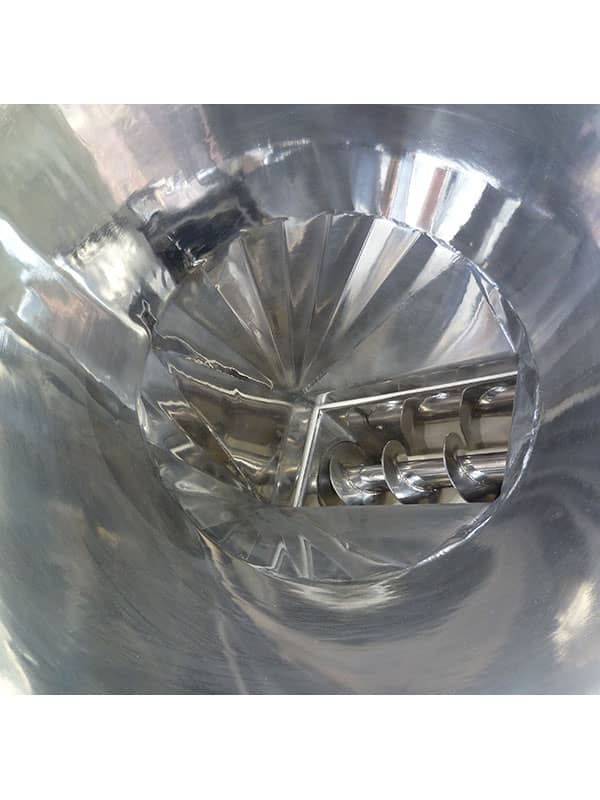

Trichterinnenseite und Förderschnecke spiegelpoliert
Schneckenförderer TC 139 in der Ausführung mit fahrbarem Trichter. Innenpolitur des Trichters und der Schraube, um das Gleiten des Inhalts zu erleichtern und den MOCA-Anforderungen zu entsprechen. An der Maschine verkabelte Steuerschalttafel mit Umrichter, um den Durchsatz des Pulverfördersystems zu regulieren.
Trogförderschnecke
Anlage zur Mischung und Pulverförderung

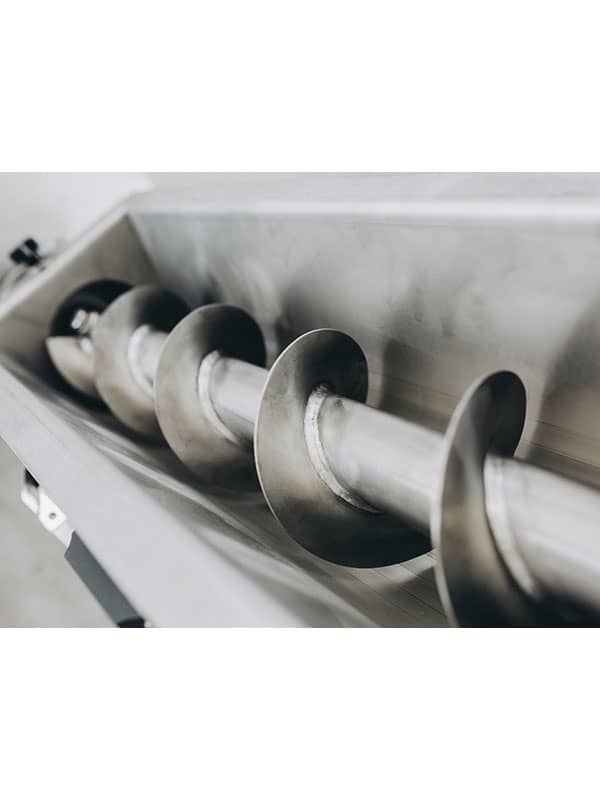

Offener Trog für die Reinigung und verschweißte Förderschnecke
Trogförderschnecke, komplett zum öffnen, mit verschweißter Durchlaufschraube. Geeignete Ausführung für den Kontakt mit Lebensmitteln nach der Richtlinie 1935/2004. Entnahme aus dem Auslass eines Vertikalmischers, wodurch die Mischung während der Förderung unverändert bleibt.

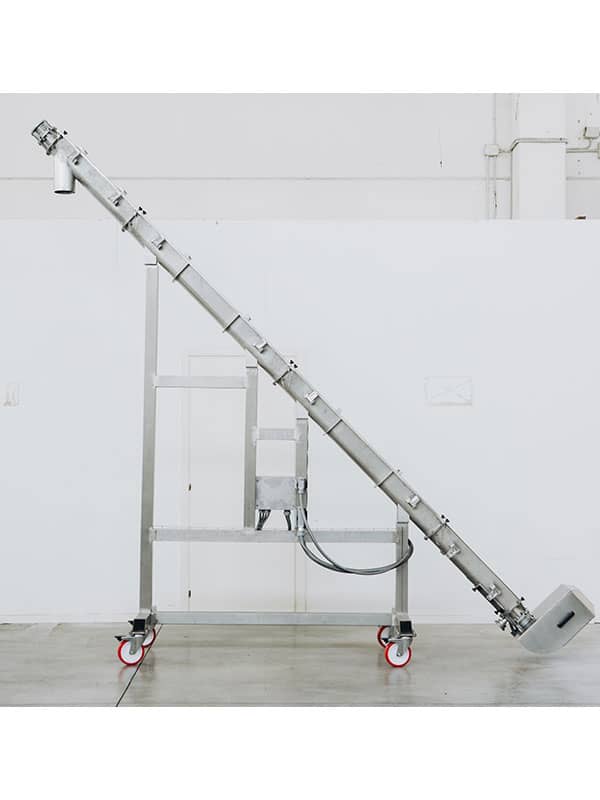

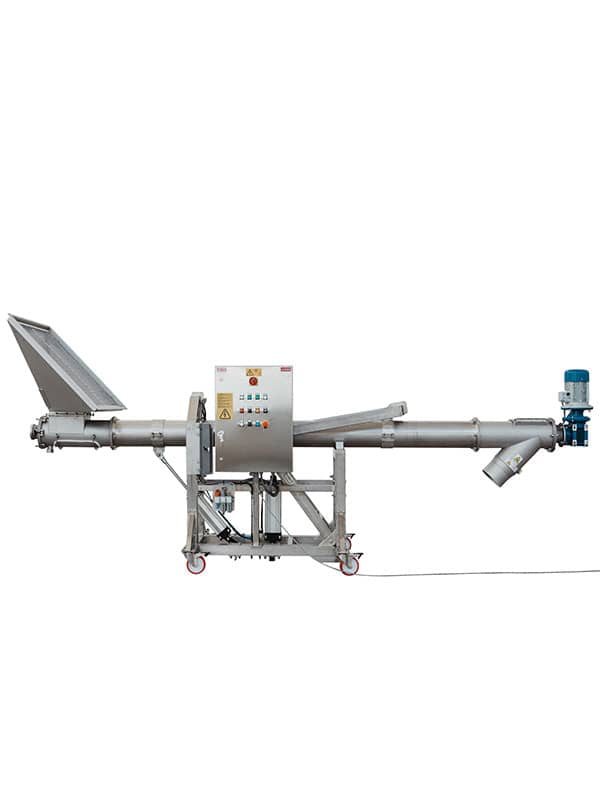

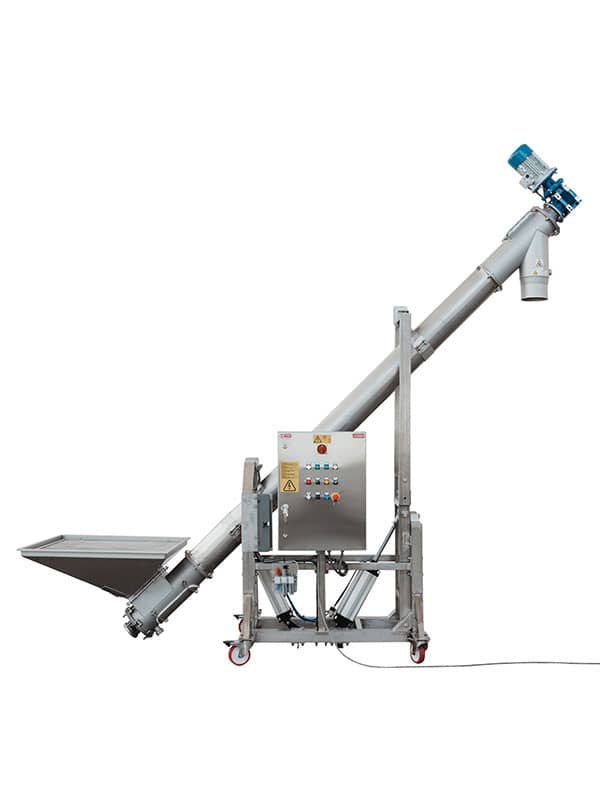

Schneckenförderer TC 219 auf Rädern
Schneckenförderer verstellbar für die Reinigung

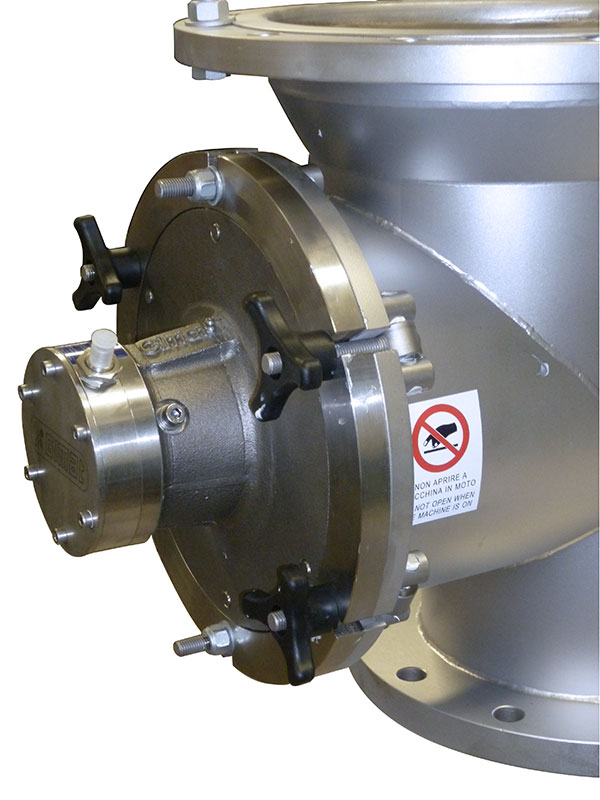

Endlager-Gehäuse

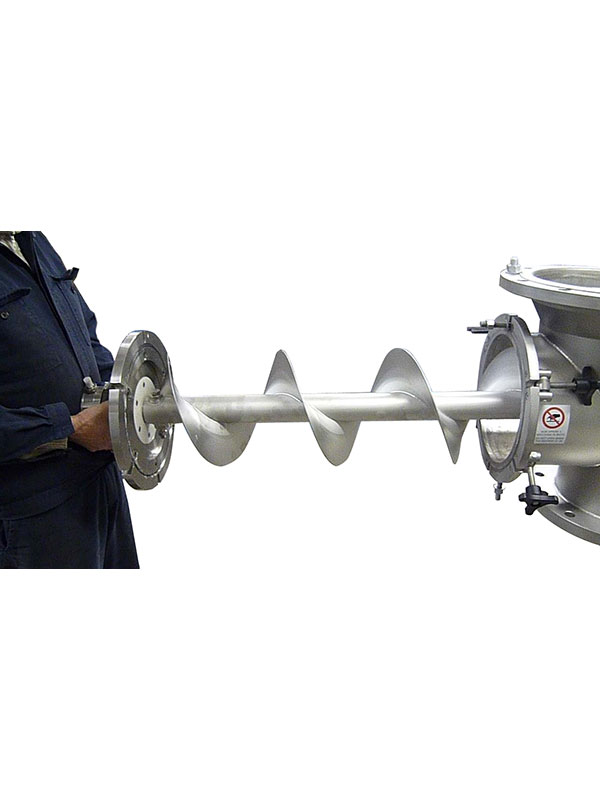

Entnahme Schnecke zur vereinfachten Reinigung
Schneckenförderer TC 219 auf Rädern, pneumatisch verstellbar durch doppelten pneumatischen Kolben und bimanuelle Steuerung, um die Zerlegung und die Reinigung zu erleichtern.

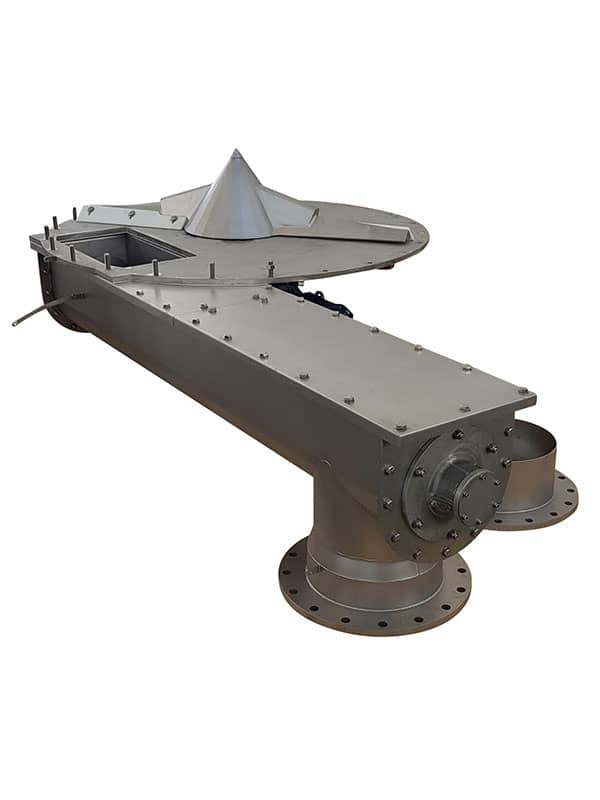

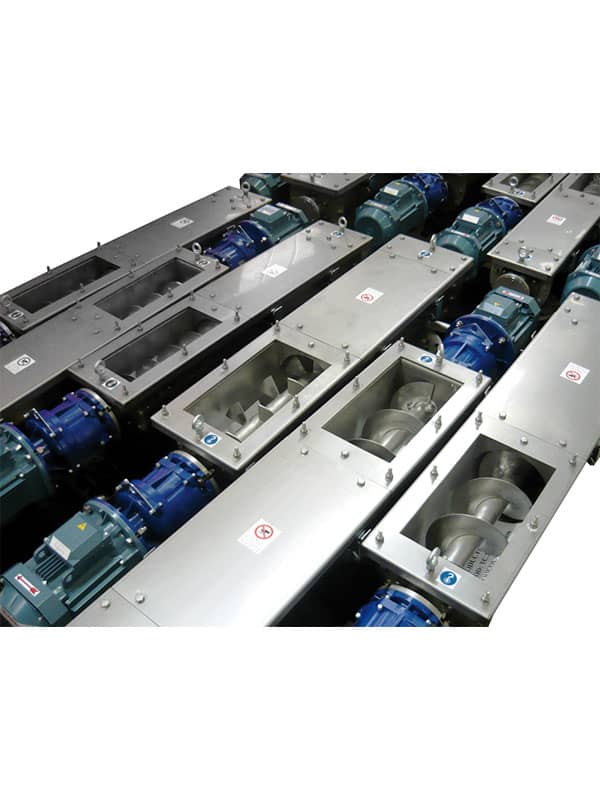

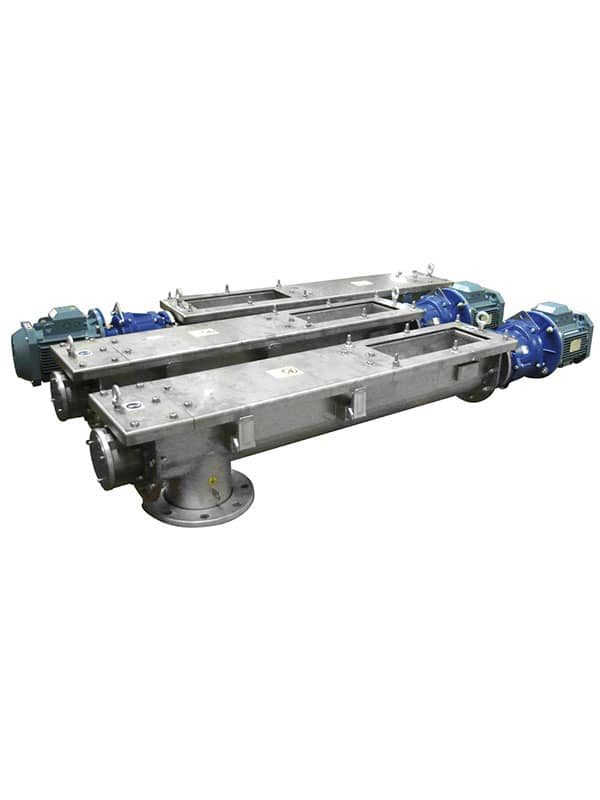

Trogförderschnecke mit Flachaustragsboden
Förderschnecke mit Trog TC 219 mit Durchlaufschraube und mit Paddeln
Förderschnecke mit Trog TC 168
Trogförderschnecke in horizontalen Ausführung in verschiedenen Größen mit Funktion der Austragung und Dosierung. Abförderung z.B. unterhalb von Silos durch Rüttelboden oder Rührwerk mit Flachboden.

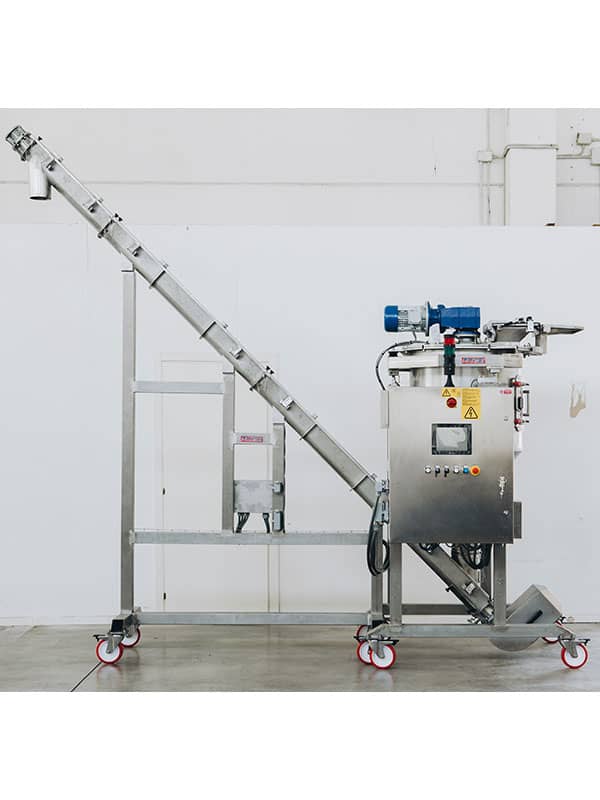

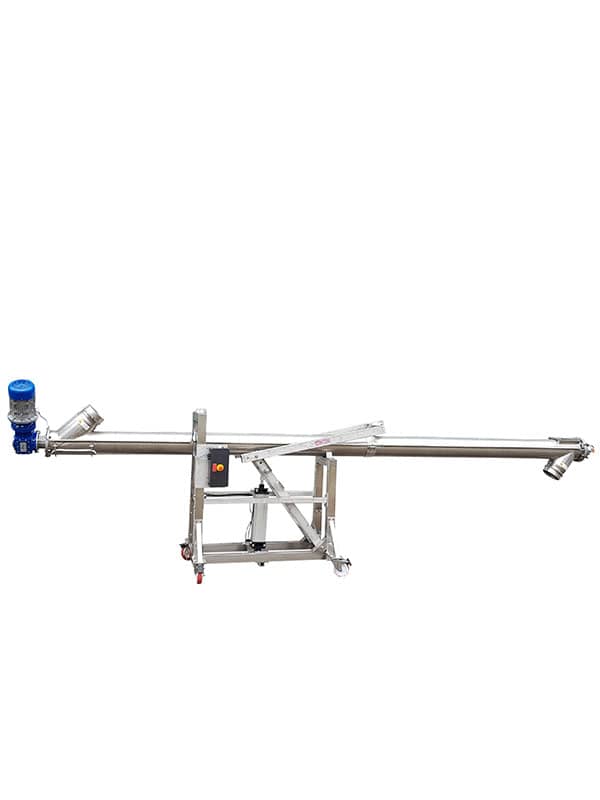

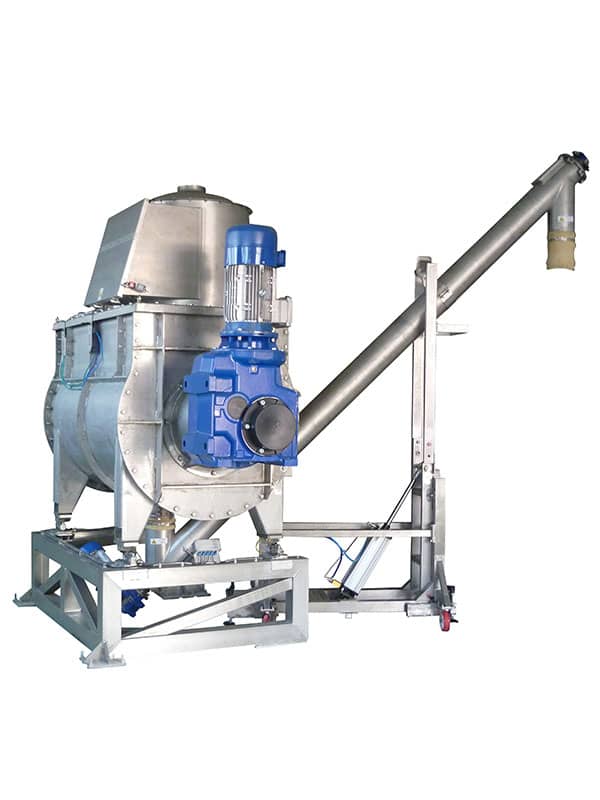

Fahrbare und pneumatisch verstellbare Förderschnecke
2000 Liter horizontaler Bandmischer
Anlage zur Mischung und Förderung von Lebensmittelpulver mit einem horizontalen Bandmischer für 2000 Liter und verstellbarem Schneckenförderer Typ TC 168. Geeignete Ausführung für Umgebungen, die nach der Richtlinie ATEX 2014/34/ EU definiert sind.
Auf unserem YouTube-Kanal finden Sie Anwendungsbeispiele unserer Schneckenförderer und Komplett-Anlagen, die von Gimat entwickelt und hergestellt wurden.
