Klumpenbrecher

Zerkleinerung: Klumpenbrecher und Klumpenvorbrecher


Gimat Klumpenbrecher sind besonders geeignet zum Aufbrechen von ausreichend bröckeligen Pulver-/Granulatklumpen in Säcken oder Big Bags, die durch Feuchtigkeit oder Temperaturaufnahme während der Lagerung entstanden sind. Die Tendenz zur Klumpenbildung ist bei hygroskopischen und hitzeempfindlichen Materialien weit verbreitet.

youtube video thumbnail

KLUMPENBRECHER IN RUNDER, RECHTECKIGER ODER QUADRATISCHER AUSFÜHRUNG


Die GIMAT Klumpenbrecher werden je nach Anwendungsbedarf in runder, quadratischer oder rechteckiger Ausführung hergestellt. Die runde Einzelwellen-Version hat einen Durchmesser von 250 mm und 400 mm, die quadratische Einzelwellen-Version weist ein Innenmaß von 250 x 250 bzw. 320 x 320 mm auf. Die quadratische Version mit den Maßen 500 x 500 mm und die rechteckige Ausführung mit den Maßen 800 x 500 mm verfügen hingegen über einen Doppelrotor (Doppelwelle) für hohe Kapazitäten und eine größere Zerkleinerungseffizienz. Die Motorleistung kann je Schwierigkeitsgrad der Anwendung variieren.

Kundenspezifische Lösungen sind ebenso erhältlich wie ATEX 2014/34/EU-Versionen, die mit geeigneten Lagertemperatur- und Drehzahlregelsystemen ausgestattet sind.

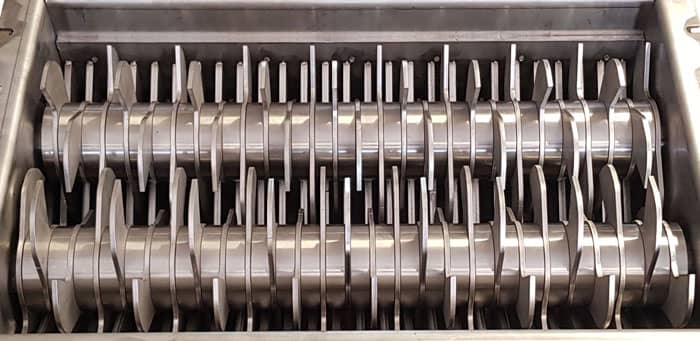

Die Klumpenbrecher bestehen aus einem robusten Außenkörper aus rostfreiem Edelstahl AISI 304 (W.Nr. 1.4301) oder AISI 316 (W.Nr. 1.4404) in Form eines Zylinders, Würfels oder Parallelepipeds. Die rotierenden Klingen im Inneren brechen die Agglomerate auf - das darunter liegende feste Gitter garantiert eine maximale Größe im ausgeworfenen Produkt.

Die geeignete Größe und Geometrie des Brechers wird in Abhängigkeit von den Durchflussmengen, dem für den Einbau des Brechers verfügbaren Platz und der Größe des zu zerkleinernden Materials gewählt.

Hauptvorteile

Unabhängig von der Konfiguration verfügen die GIMAT-Klumpenbrecher immer über eine elastische Kupplung, die die gesamte kinematische Übertragung im Betrieb reduziert, indem sie als echter Stoßdämpfer der Drehbewegung fungiert und die während der Zerkleinerungsphasen zwischen dem zu zerkleinernden Produkt und den Messern des Rotors unvermeidlich auftretenden Stöße/Impulsbelastungen herausfiltert. Jede Welle an der die Messer montiert sind wird an den Enden von zwei Pendellagern getragen, die durch spezielle Rotationslippendichtungen aus PTFE, nach einer GIMAT-Konstruktion, angemessen vor Staub geschützt sind.

Die Lager sind praktisch lastfrei, da der Getriebemotor nicht pendelnd auf der Welle montiert ist, sondern an den Körper des Klumpenbrechers oder an einen separaten Rahmen angeflanscht ist, wodurch der Rotor von seinem Gewicht entlastet wird.

Die Verwendung der elastischen Kupplung und die Art der Befestigung des Getriebemotors schaffen unbestreitbare Vorteile in Bezug auf die Haltbarkeit im Vergleich zu den bisher auf dem Markt verwendeten Lösungen.

Modelle


Klumpenbrecher mit quadratischem/rechteckigem Flansch

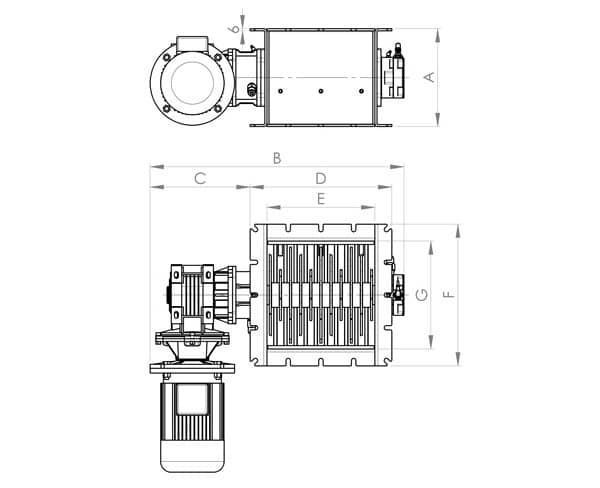

Klumpenbrecher mit rechteckigem Flansch: technische Zeichnung und Abmessungen
modell getriebe m³/h A (mm) B (mm) C (mm) ØD (mm) ØE (mm) ØF (mm) ØG (mm)
RGM.2.5x2.5 einzel 15 290 619 253 330 250 330 250
RGM.3x3 einzel 30 290 752 296 420 320 420 320
RGM.5x5 doppel 90 290 948 341 600 500 600 500
RGM.8x5 doppel 145 290 1510 296 -341 917.5 817.5 600 500

Klumpenbrecher mit rundem Flansch

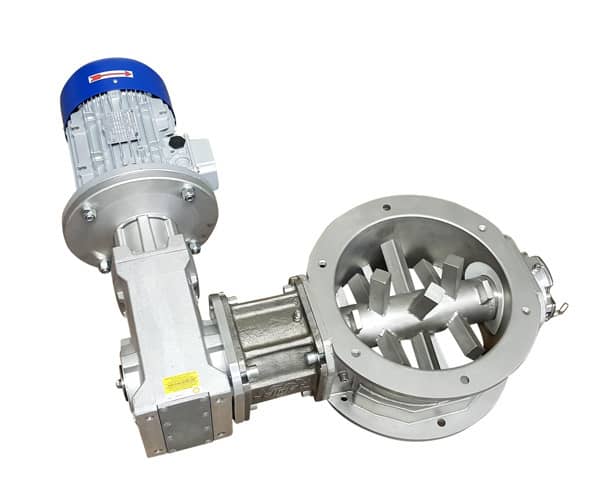

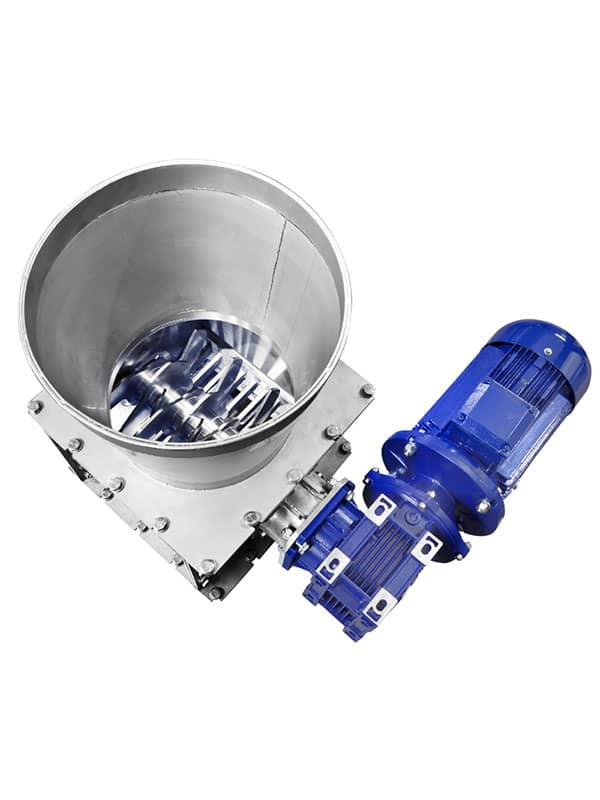

Klumpenbrecher mit rundem Flansch in den Durchmessern DN.250 und 400 mm

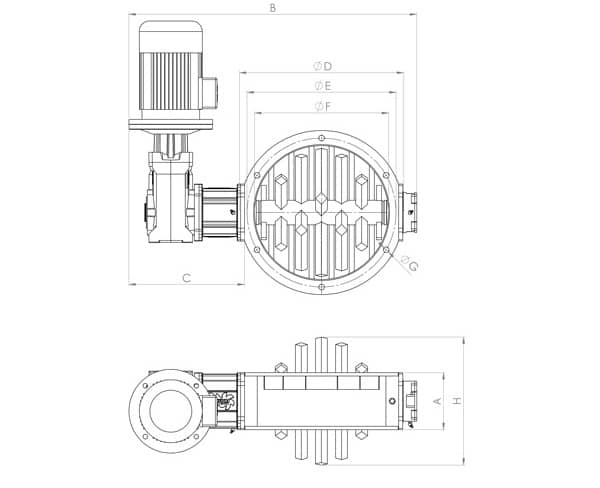

Klumpenbrecher mit rundem Flansch: technische Zeichnung und Abmessungen
modell getriebe m³/h A (mm) B (mm) C (mm) ØD (mm) ØE (mm) ØF (mm) ØG (mm) ØH (mm)
RGM.D250 einzel 15 170 726 345 356 312 267 M12 (4 löcher)
Ø13 (2 löcher)
246
RGM.D400 einzel 30 170 860 345 490 445 400 Ø17 (6 löcher) 383

SCHWERLAST KLUMPENBRECHER

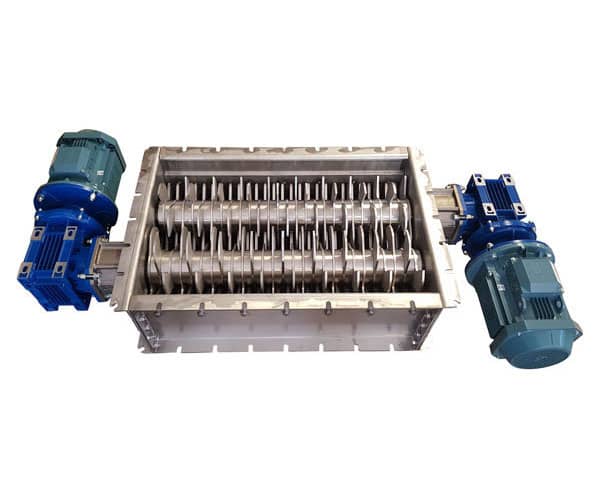

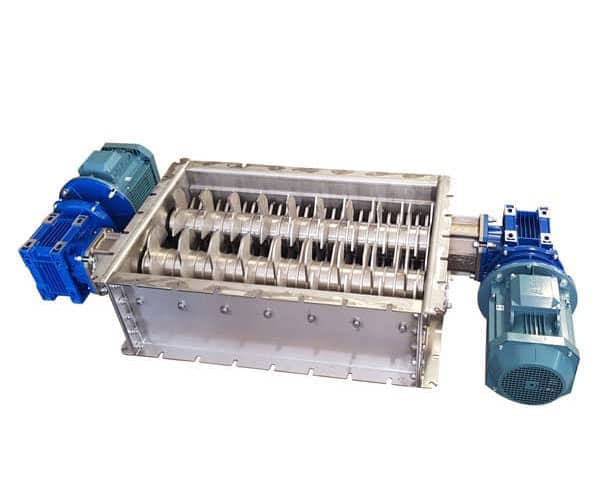

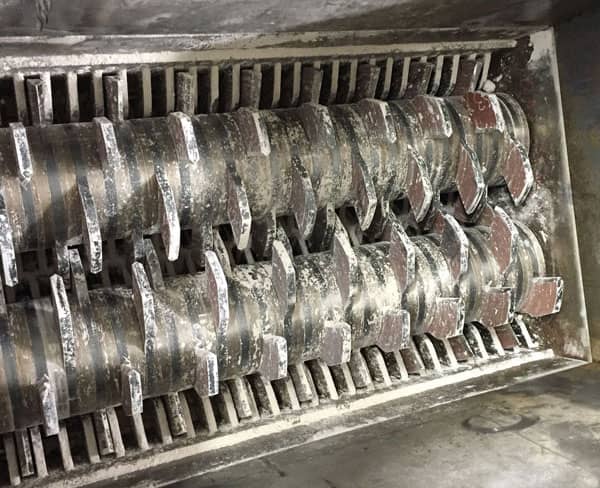

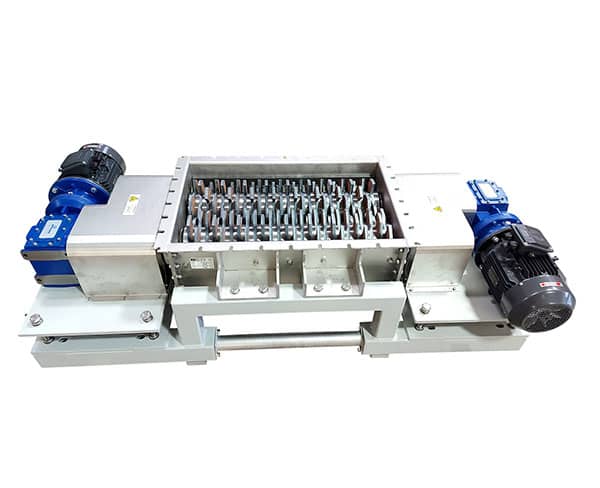

Für besonders schwere und kontinuierliche Lasten und zum Aufbrechen von schwer zerkleinerbaren Klumpen oder Knollen, wie sie häufig in Produktionsprozessen der chemischen-, Lebensmittel- und Baustoffindustrie vorkommen können, bietet unsere Produktpalette den Schwerlast-Klumpenbrecher. Diese Version hat einen rechteckigen Flansch von 800 x 500 mm und eine gegeneinander arbeitende Doppelwelle. Die außen-angebrachten Lager, die mit speziellen Rotationslipp-Dichtungen aus PTFE, nach GIMAT-Design, ausgestattet sind, ermöglichen eine einfache Wartung. Jede Welle wird von je einem unabhängigen, gegenüber-angeordneten und direkten Getriebemotor betrieben. Das Schneidewerkzeug kann, je nach Anwendungsbereich, auch in Hardox 400 gefertigt werden.

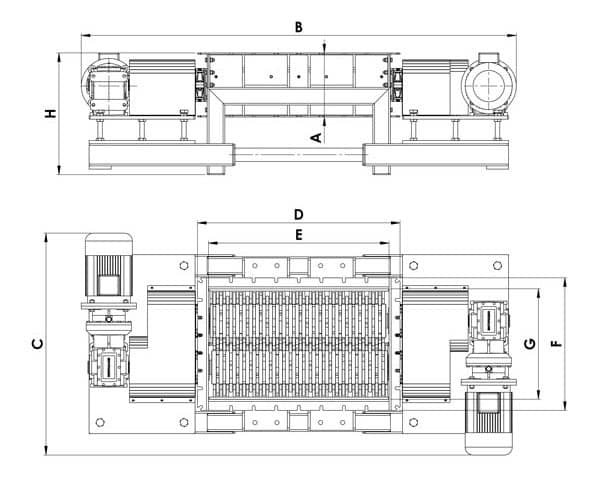

Schwerlast-Klumpenbrecher: technische Zeichnung und Abmessungen
modell getriebe A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm)
RGMHD.8x5 doppel 290 1970 1004 917,5 817,5 600 500 551

Nach-Zerkleinerer-Feinbearbeiter für Klumpen

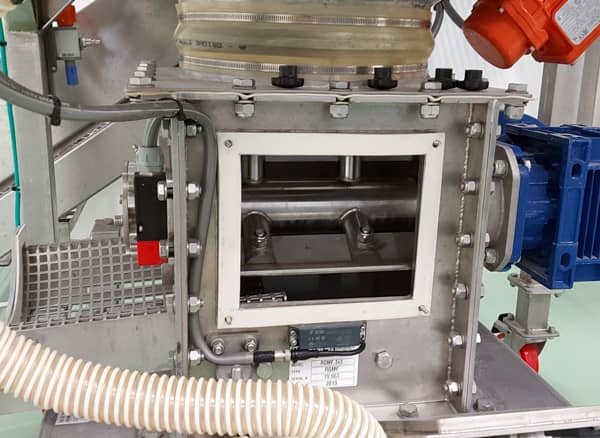

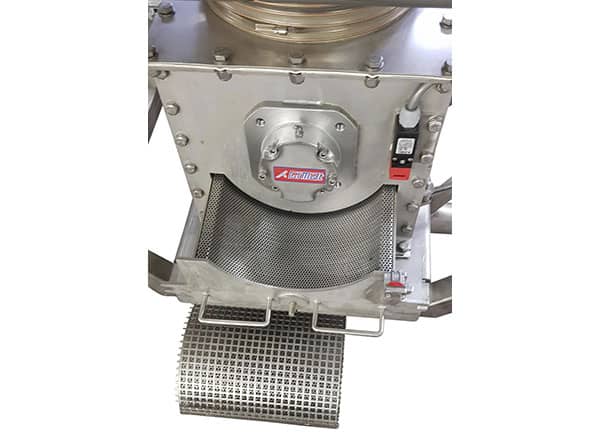

Sollte es notwendig sein, die Stückgröße des Produktes vor folgenden Prozessschritten weiter zu zerkleinern, kann ein Nach-Zerkleinerer / Feinbearbeiter eingesetzt werden. Der Nach-Zerkleinerer wird in Reihe/Kaskade mit dem Klumpenbrecher installiert. Der Feinbearbeiter ist mit einem Rotor mit parallel zur Drehachse verlaufenden Schaufeln ausgestattet, die das Produkt durch ein Maschengitter mit runden oder quadratischen Löchern pressen, das der Feinkontrolle der Stückgröße dient und gleichzeitig eine Siebfunktion ausübt. Die Nachbehandlungs- und Kontrollgitter sind auf seitlichen Führungen montiert und können zur Reinigung leicht entfernt werden. Sie sind je nach dem zu zerkleinernden und zu siebenden Produkt oder der zu erzielenden Leistung austauschbar.

Die Nach-Zerkleinerer können auch einzeln eingesetzt werden, d.h. ohne Klumpenbrecher in Kaskadenschaltung, wenn der Klumpenanteil gering und der gewünschte Unterschied in der Partikelgröße zwischen Ein- und Auslauf nicht zu groß ist.

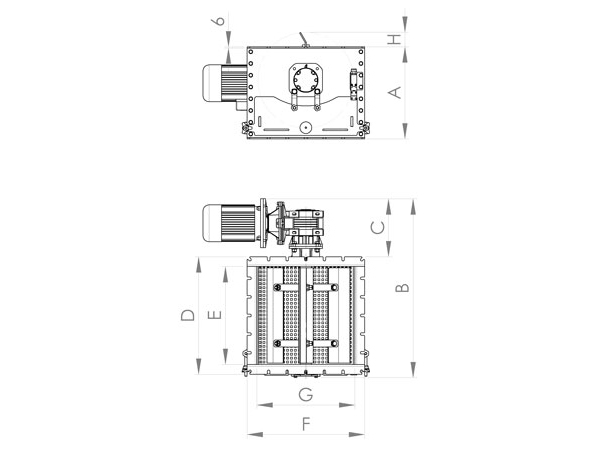

Herausnehmbares: technische Zeichnung und Abmessungen
modell getriebe gitter-grösse A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm)
RGMF.3x3 einzel auf anfrage - 752 296 420 320 420 320 -
RGMF.5x5 einzel auf anfrage 470 948 341 600 500 600 500 745
RGMF.8x5 einzel auf anfrage 470 1510 296-341 917.5 817.5 600 500 -

Klumpenbrecher: Anwendungsbeispiele

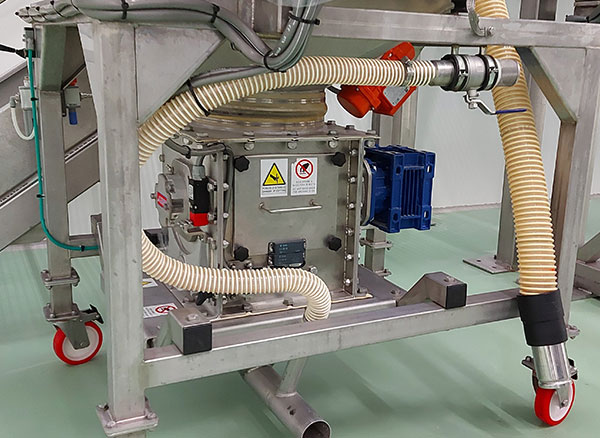

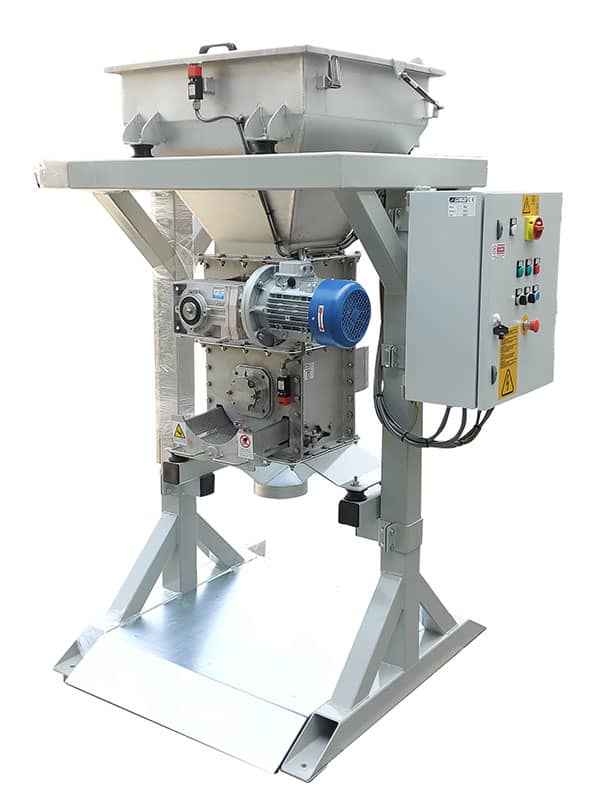

150-Liter-Vorlagetrichter mit 320 x 320 mm Klumpenbrecher und nachgeschaltetem Feinbearbeiter mit 5 × 5 mm Maschenweite für hygroskopische Lebensmittelpulver.

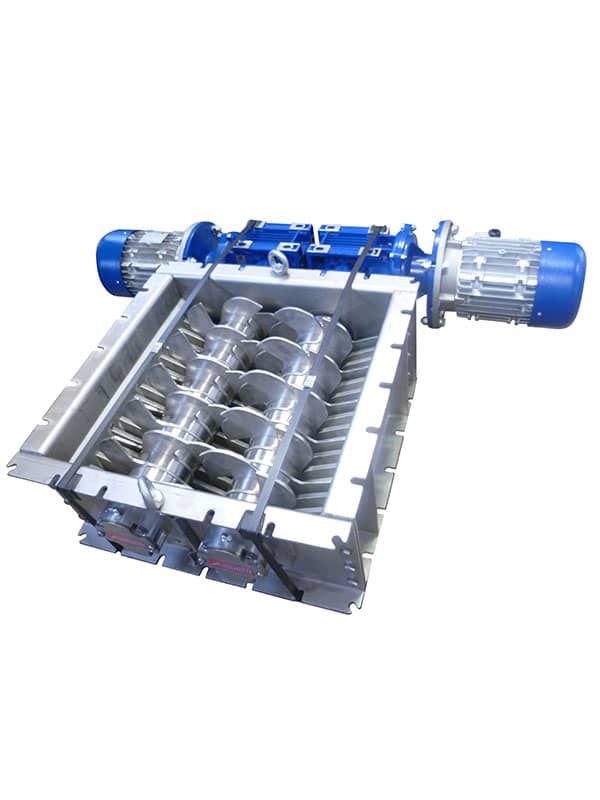

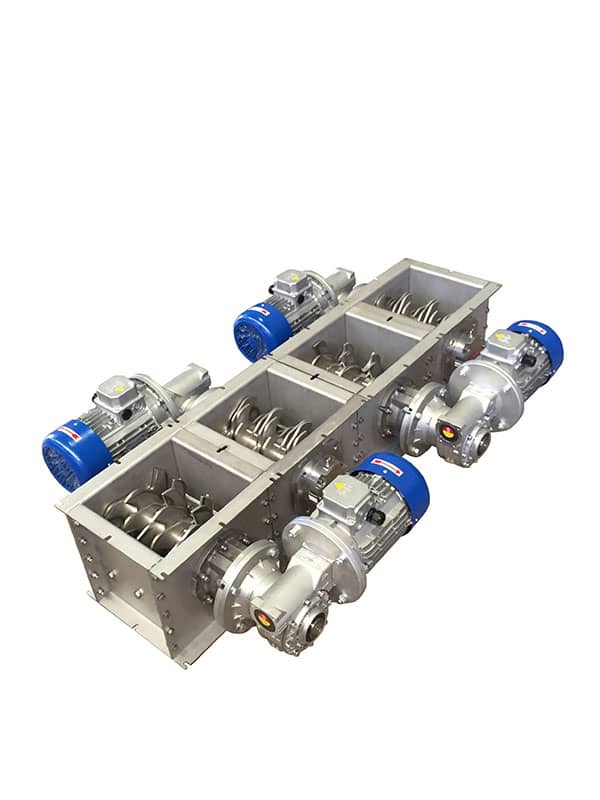

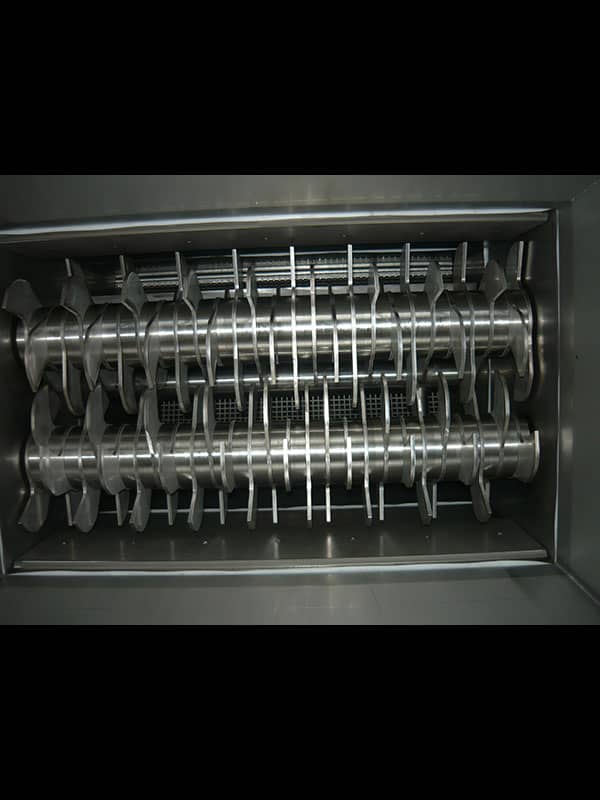

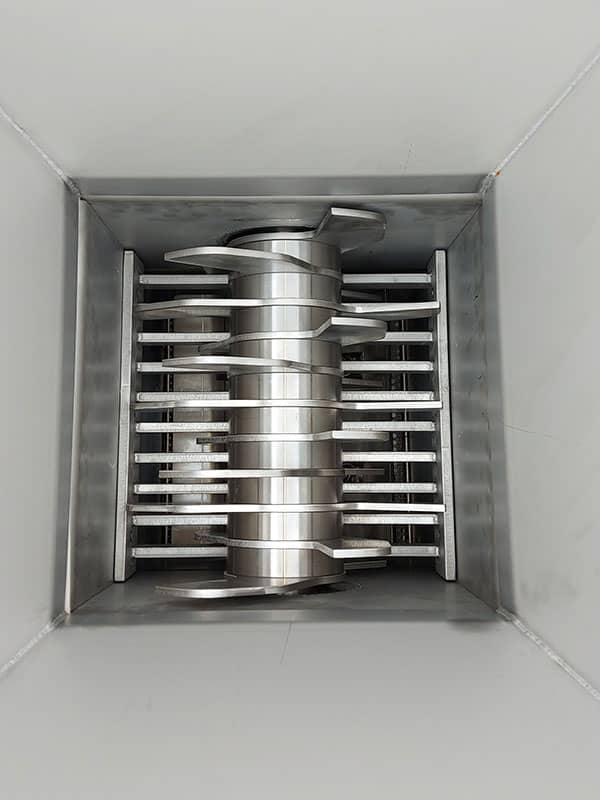

Klumpenbrecher mit quadratischem Flansch in verschiedenen Ausführungen mit Einzel- oder Doppelwelle.

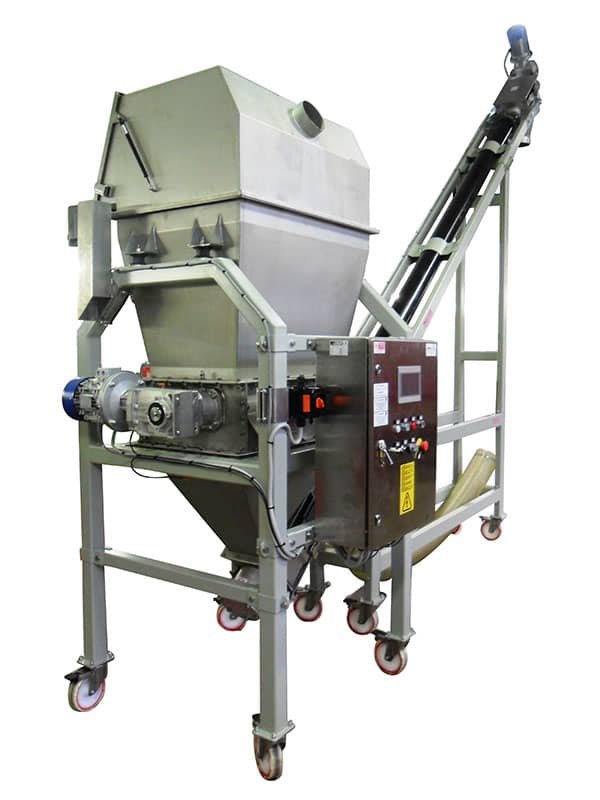

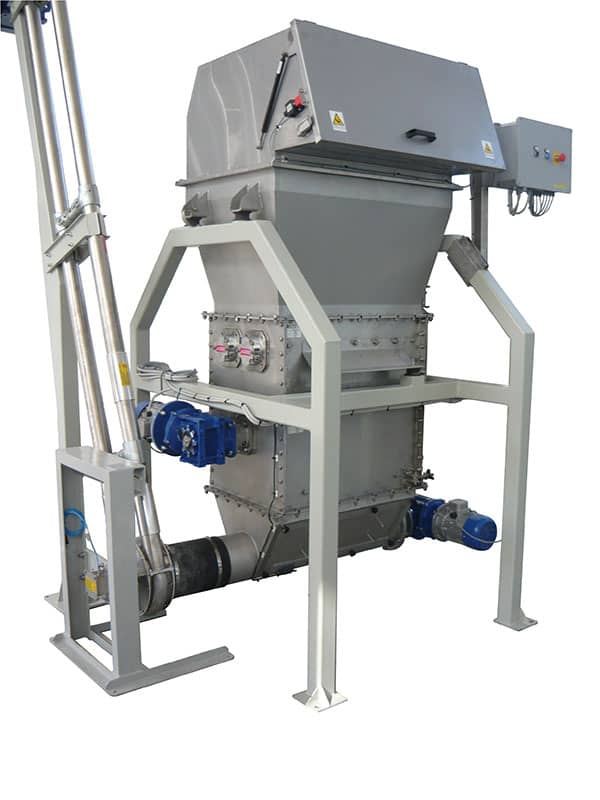

Sackentleerungstrichter mit Staub-Absaughaube, Klumpenbrecher 800 x 500 und optionalem Nachzerkleinerer für hygroskopisches Pulver. Auf Wunsch lieferbar mit fahrbarem Trichter und Austragssystem über Schneckenförderer oder aeromechanischem Förderer.

ANWENDUNGS-BEREICHE


Schauen Sie sich die möglichen Anwendungen der Klumpenbrecher von Gimat in verschiedenen Industriezweigen an.
