Abfüllung und Entleerung von Big-Bags

Die Handhabung und Lagerung von Schüttgütern wie Pulvern oder Granulaten erfolgt hauptsächlich in Säcken oder Big Bags. In Schüttgut-Prozess-Anlagen werden oft verschiedene Big Bag Handlings-Systeme genutzt, welche an Förder-, Misch und Abfüll-Systeme angeschlossen werden können. Gimat Big Bag Handling-Anlagen wurden entwickelt, um den Anforderungen verschiedener Industriezweige gerecht zu werden, darunter fallen auch lebensmittetaugliche Anlagen für hygienische Produktionsprozesse in der Lebensmittel- und Chemieindustrie.

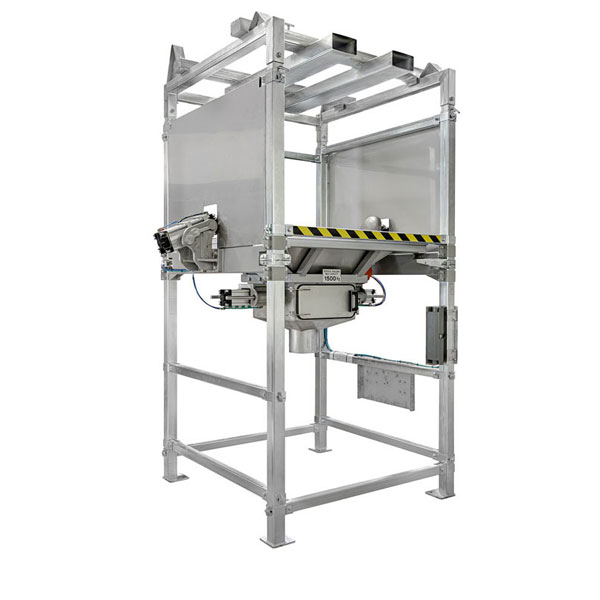

BIG BAG ENTLEERUNG

Bei den Big-Bag-Entleerstationen wird der Big-Bag mit dem Schüttgut vom Gabelstapler zum Tragrahmen gebracht, wo er leicht angehoben werden kann.

Der Bediener kann dann die Entleerungsöffnung des Big Bag sicher und ohne Staubfreisetzung in die Umgebung öffnen. Je nach Art des im Beutel enthaltenen Produkts stehen verschiedene Lösungen zur Staubabdichtung zur Verfügung.

Dank der Teleskopbauweise sind die Big-Bag-Entlader höhenverstellbar und können schnell an die Größe des Big Bags angepasst werden.

Zubehör für Entleerungssysteme

Die Big-Bag-Entleerstationen von Gimat sind so konzipiert, dass sie mit Pulverfördersystemen wie flexiblen Spiralen, Schneckenförderern oder pneumatischen Förderern gekoppelt werden können. Sowohl für die Sackentleerungsstationen als auch für die Big-Bag-Entleerungsstationen sind Zubehörteile erhältlich, die das Gleiten der darin enthaltenen Materialien gewährleisten, wie z.B. :

Big Bag Entleerung Big Bag Entleerstationen
Sackentleerstation

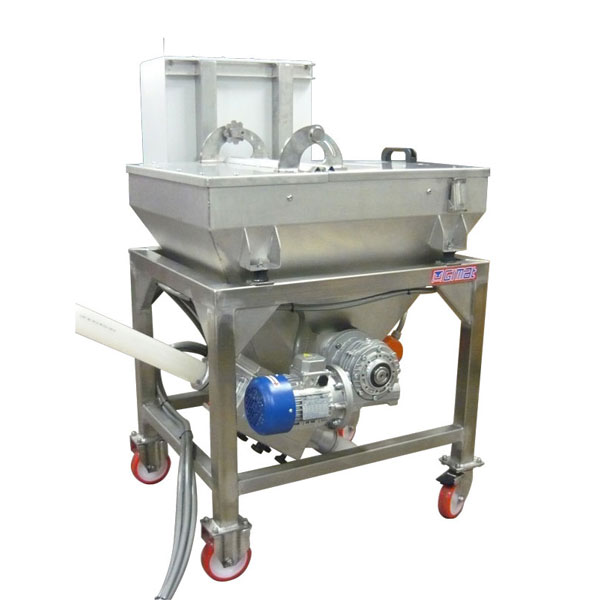

SACKENTLEERSTATION

In den Sackentleerstationen wird der Inhalt des zuvor aufgeschnittenen Sackes manuell in einen Trichter geschüttet.

Zur Vermeidung von Staubaustritt und der Gefahr von Staubexplosionen wird eine Absaughaube vorgesehen, die an das kundenseitige Absaugsystem angeschlossen werden kann.

Auf Wunsch können die Staubabzugshauben mit einem integrierten Staubfiltersystem ausgestattet werden, das einen Zentrifugalventilator für die Staubabsaugung und eine Reinigungsoption der Filterschläuche mit Druckluft im Gegenstrom enthält.

SACKENTLEERSTATION

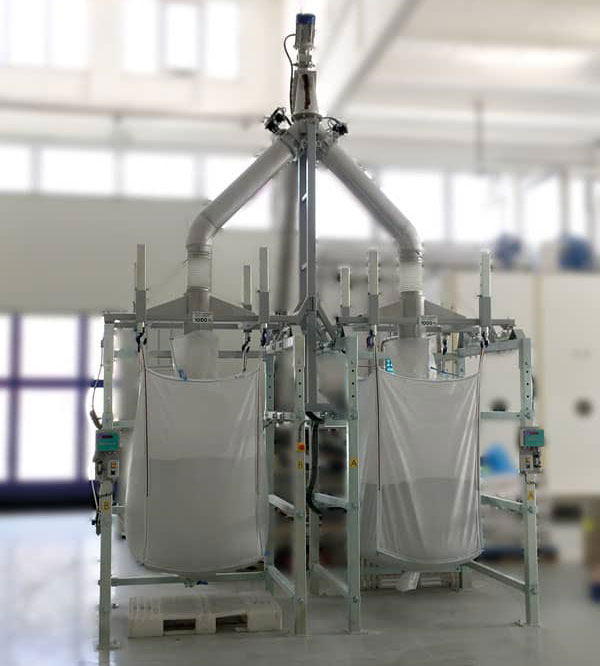

BIG BAG BEFÜLLSTATION

Die Big-Bag-Befüllstation hingegen ermöglicht es, den Big-Bag während der Befüllungsphase sicher abzustützen, ohne dass Staub in die Umwelt freigesetzt wird.

Der gefüllte Big Bag kann dann einfach mit einem Gabelstapler oder Hubwagen entladen werden, um den gefüllten Sack vom Boden anzuheben und auf die Palette zu legen.

Die Teleskopkonstruktion des Big-Bag-Füllsystems ermöglicht die Anpassung der Höhe an verschiedene Big-Bag-Größen.

Die Befüllung von Big Bags kann mit mechanischen Förderern oder pneumatischen Fördersystemen erfolgen, wobei die Möglichkeit besteht, den entstehenden Staub durch einen leichten Unterdruck abzusaugen.

Big-Bag-Abfüller können mit Wägezellen ausgestattet werden, um ihren Inhalt dynamisch zu wiegen.

Als Alternative zu einem einfachen Gurt kann eine aufblasbare Manschette auf dem Füllrohr des Big Bag angebracht werden, um den “Hals” des Big Bag oder die Einfüllöffnung zu sichern, was eine perfekte Abdichtung des Pulvers gewährleistet und gleichzeitig eine praktische Befestigung der Öffnung am Füllrohr ermöglicht.

BIG BAG BEFÜLLSTATION
Big-Bag-Befüllstation
