Gimat Flügelschleuse: Präzisionsdosierung für Schüttgüter

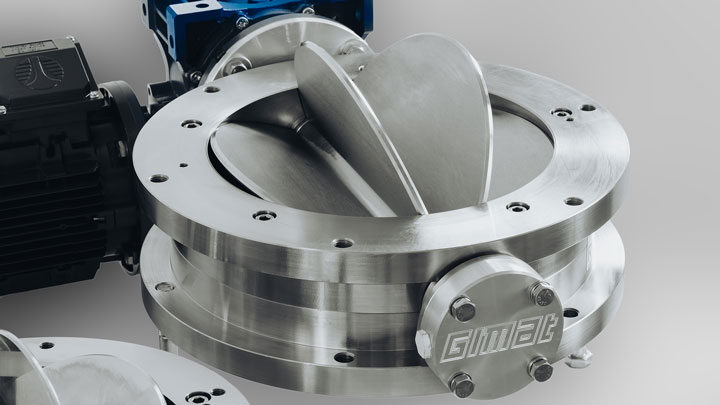

Die Gimat Flügelschleuse ist eine Zellenradschleuse, die für die Dosierung und Absperrung von Pulvern und Granulaten in Silos, Trichtern und Prozessanlagen entwickelt wurde. Dank ihres kugelförmigen (anstelle eines zylindrischen) Gehäuses gewährleistet diese eine gleichmäßige Dosierung und die Möglichkeit, den Durchfluss in jeder Position des Rotors zu unterbrechen.
Technische Daten:
- Materialien: Gehäuse, Welle und Rotor aus Edelstahl AISI 316 (satinierte oder polierte Oberfläche auf Anfrage).
- Konfiguration: Einbau zwischen Flanschen oder als Endelement; kompakte Bauweise für beengte Platzverhältnisse.
- Automatisierung: Vorbereitet für elektrische Getriebemotoren mit variabler Drehzahl.
- Wartungsfrei: Keine Elastomer-Dichtungen; die Staubdichtheit wird durch die engen Toleranzen zwischen Rotor und Gehäuse gewährleistet.
Vorteile gegenüber herkömmlichen Flügelschleusen
| Merkmal | Gimat-Flügelschleuse | Herkömmliche Flügelschleuse |
|---|---|---|
| Durchflussregelung | Unterbrechung in jedem Winkel | Nur in der Position 0–180° |
| Genauigkeit | Konstant und optimale Dosierung | Unregelmäßiger Durchfluss, der je nach Rotorposition variiert |
| Wartung | Wartungsfrei (ohne Dichtungen) | Erforderlich (Verschleiß der Dichtungen durch Reibung des Rotors) |
| Luftdicht bei geschlossenem Ventil | Mögliche Leckluft | Mittels Dichtung |
| Staubdichtung bei geschlossenem Ventil | Mechanische Dichtung dank geringer Fertigungstoleranzen zwischen Rotor und Gehäuse | Mittels Dichtung |
Modelle
Standard-Flanschanschluss
| modell | DN | ØA (mm) | ØB (mm) | C (mm) | E (mm) | F (mm) | G (mm) | H (mm) | Anzahl Kammern | Geometrisches Volumen Kammer (l) | Nutz-Durchsatz (l/h) | Temperaturebereich |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RV150 | 150 | 250 | 220 | 92 | 6*M12 | 514 | 175 | 456 | 8 | 0,35 | 2100 L/h | -20° bis +100° C, optional +150°C |
| RV200 | 200 | 300 | 270 | 92 | 6*M12 | 564 | 220 | 485 | 8 | 0,64 | 3840 L/h | -20° bis +100° C, optional +150°C |
| RV250 | 250 | 350 | 320 | 112 | 6*M12 | 618 | 273 | 591 | 8 | 1,3 | 7800 L/h | -20° bis +100° C, optional +150°C |
| RV300 | 300 | 430 | 400 | 130 | 6*M16 | 724 | 326 | 610 | 8 | 2,1 | 12800 L/h | -20° bis +100° C, optional +150°C |
** Füllgrad 60 % – 21 U/min
Druckbereich: von –0,8 barg bis +0,8 barg, basierend auf einem Befüllungsgrad von 60 %
Flanschanschluss PN10 nach UNI EN 1092-1
| modell | DN/OD | ØA (mm) | ØB (mm) | C (mm) | E (mm) | F (mm) | G (mm) | H (mm) | Anzahl Kammern | Geometrisches Volumen Kammer (l) | Nutz-Durchsatz (l/h) | Temperaturebereich |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rv150 | 150 162 |
285 | 240 | 130 | 8*m16 | 514 | 175 | 479 | 8 | 0.35 L | 2100 L/h | -20°C to +100°C, optional +150°C |
| Rv200 | 200 213 |
340 | 295 | 130 | 8*m16 | 564 | 220 | 507 | 8 | 0.64 L | 3840 L/h | -20°C to +100°C, optional +150°C |
| Rv250 | 250 267 |
406 | 350 | 160 | 8*m16 | 618 | 273 | 540 | 8 | 1.3 L | 7800 L/h | -20°C to +100°C, optional +150°C |
| Rv300 | 300 317 |
483 | 400 | 178 | 8*m20 | 724 | 326 | 675 | 8 | 2.1 L | 12800 L/h | -20°C to +100°C, optional +150°C |
** Füllgrad 60 % – 21 U/min
Druckbereich: von –0,8 barg bis +0,8 barg, basierend auf einem Befüllungsgrad von 60 %
