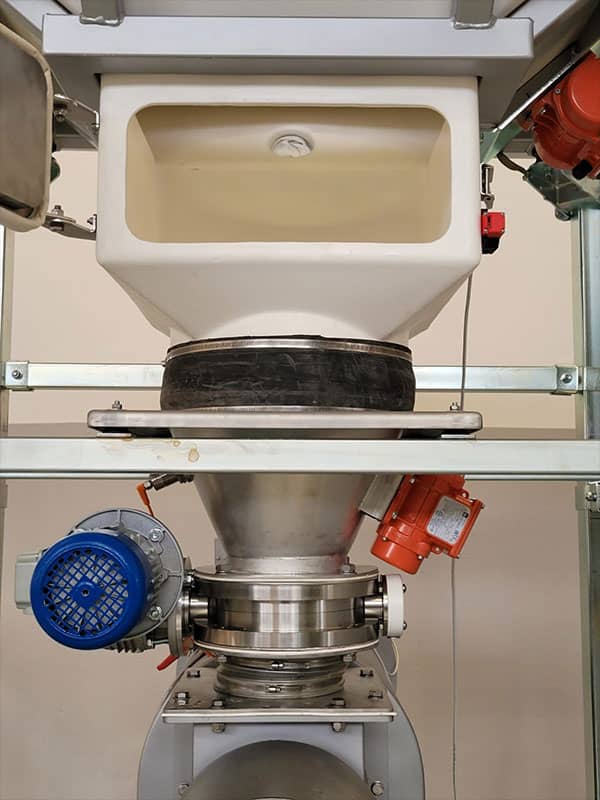

Vertikale Anordnung der Gimat-Zellenradschleuse mit Zentrifugalsieb

Umgesetzte Lösungen

Um diesen Anforderungen gerecht zu werden, konzipierte und baute GIMAT ein integriertes System, das mehrere wichtige Maschinen aus eigener Herstellung umfasste:

• Big Bag-Entleerstation GIMAT: Höhenverstellbar und ausgestattet mit einem Rütteltrichter, einer Staubabdichtung am Boden des Big Bag und einem Sicherheitsrahmen. Die Station ermöglicht eine kontinuierliche und vollständige Entleerung des Big-Bag-Inhalts und gewährleistet gleichzeitig die Sicherheit des Bedieners, indem sie ihn vor Quetschungen und Staubaufwirbelungen schützt.

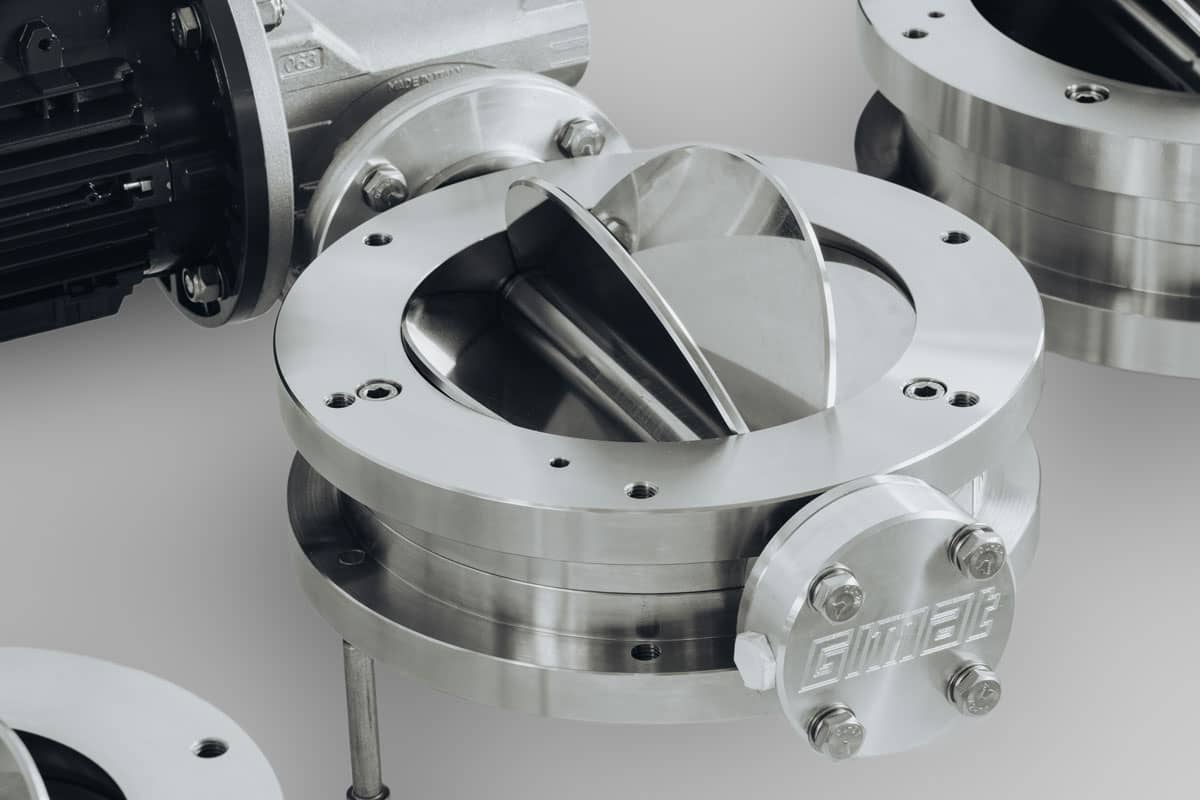

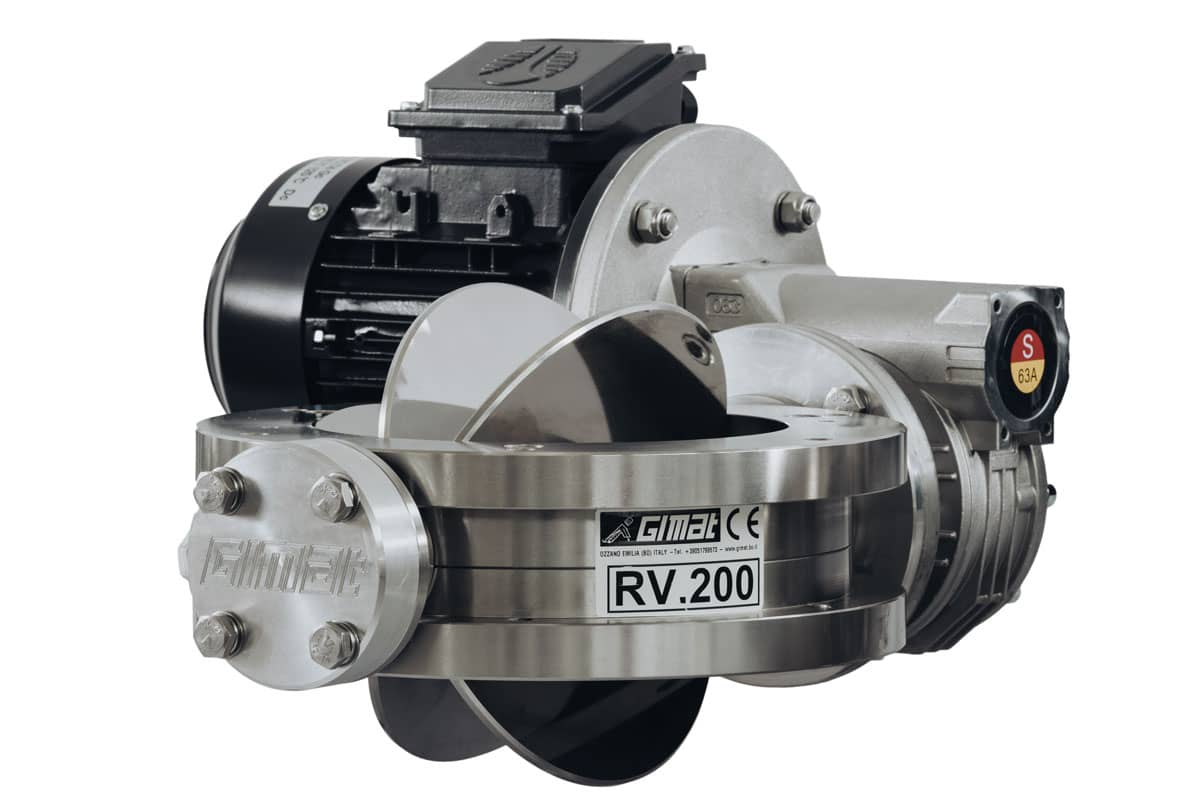

• Kompakte Zellenradschleuse GIMAT: Das kompakte Design erlaubte eine einfache Kaskadenaufstellung zwischen der Big-Bag-Entleerstation und dem darunter liegenden Sieb. Indem die Gesamthöhe so weit wie möglich begrenzt wurde, ermöglichte die Zellenradschleuse von GIMAT dem Kunden, seine vorhandenen Gabelstapler für das Big Bag-Handling weiter zu verwenden, ohne diese kostenaufwendig ersetzten zu müssen. Die perfekte Abdichtung der Zellenradschleuse gewährleistete einen dosierten und konstanten Durchfluss durch Schwerkraft zum Sieb. Die Siebung erwies sich als optimal, ebenso wie die Luft-/Produktverdünnung in der nachgeschalteten pneumatischen Förderung.
• Rotierender Abscheider: Das Kontrollsieb-System am Ende der Produktionslinie zum Abfangen von Fremdkörpern oder Pulverklumpen wurde vom Kunden aufgrund seiner Erfahrungen ausgewählt.
• Pneumatischer Transport in dichter Phase GIMAT: Der Transport des gesiebten Pulvers zur Sackfüllmaschine erfolgte über ein pneumatisches Dichtstrom-Fördersystem mittels einer Klauen-Vakuumpumpe für 3000 kg/h. Die dichte Phase, die eine höhere Pulverkonzentration und eine geringere Fördergeschwindigkeit innerhalb der Rohrleitung ermöglicht, reduziert die für die pneumatische Förderung in der verdünnten Phase typische Entmischung erheblich.
