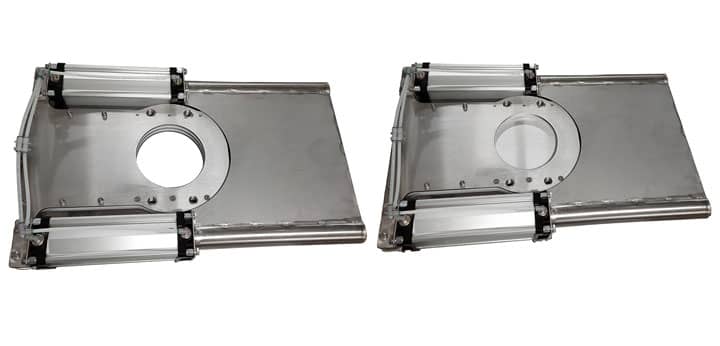

Flachschieber
Gimat hat die Produktpalette mit einer neuen Reihe von Flachschiebern erweitert, die in Gimat-Anlagen verbaut oder auch separat verkauft werden können. Lieferbar sind sowohl die ATEX- (gem. Richtlinie 2014/34 EU) als auch die MOCA-Version (gem. Verordnung 1935/2004 EU).
Die GIMAT-Flachschieber sind für das Abfangen von Produkten in Form von Pulvern oder Granulaten konzipiert. Sie werden am Boden von Vorratsbehältern oder Pulvermischern angebracht. Mit einem zusätzlichen Bausatz, der die Einstellung des Öffnungsgrads der Klinge ermöglicht, können sie auch als Grobdosierer für vertikal fallende Produkte eingesetzt werden.
Sie zeichnen außerdem sich auch dadurch aus, dass sie in Höhe und Länge besonders kompakt sind. Dank der durchgehenden Plattengeometrie sind die Schieber leicht zu reinigen und weisen im Vergleich zu herkömmlichen Schüttgutschiebern, keine Toträume im Inneren des Ventilgehäuses auf, in denen normalerweise Produktrückstände verbleiben, die schwer zu entfernen sind.
Die erhältlichen Versionen werden in den Größen DN 150-200-250 produziert und sind serienmäßig mit Magnetventil mit doppelter Spule und Mikromagnetschalter mit offener, mittlerer und geschlossener Position ausgestattet.
Folgende Auslegungsmerkmale sind zu berücksichtigen:
- Betriebsdruck: Umgebungsdruck +/- 0,3 bar – Nicht zertifiziert nach der Ped 2014/68/UE
- Einsatztemperatur: -10° bis +60° C
- Anwendungsbereich für: Feststoffe in Form von Pulver, Granulat und Flocken. Keine FLÜSSIGKEITEN
| Gimat Flachschieber | Klassicher Flachschieber | |
|---|---|---|
| Platzbedarf | Geringer Platzbedarf in Höhe und Länge. Grösserer Plaztbedarf in Breite. Kompakter und leichter für einen einfachen Einbau und Wartung. | Grosser Platzbedarf in der Länge. Kompakter in der Breite. |
| Gewichtsverteilung | Gut ausbalanciert durch die beiden seitlichen Kolben. | Sehr unausgewogen. Oft ist es notwendig, den Kolben mit einer nicht vom Hersteller gelieferten Halterung abzustützen. |
| Reinigungs-freundlichkeit | Da sich die Klinge immer in der Führung befindet, gibt es keine Bereiche, in denen sich Material ansammeln kann. | Während der Öffnungsphase neigt das Material dazu, sich im Hohlraum im Inneren des Gusskörpers anzusammeln. |
| Oberflächen-behandlung | Produktberührendes Material aus rostfreiem Edelstahl AISI 304/316 mit satinierter Oberfläche. CNC-gefertigte Kunststoffteile, die für den Kontakt mit Lebensmitteln geeignet sind. | Maschinell verarbeitetes, teilweise unverarbeitetes Gussteil. |
Modelle
| DN | ØA (mm) | ØB (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | J (mm) | ØK (mm) | L (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 240 | 285,5 | 200 | 447 | 367 | 814 | 520 | 115 | 405 | 290 | 70 | 4 |
| 200 | 295 | 340 | 250 | 522 | 392 | 914 | 575 | 115 | 460 | 345 | 70 | 4 |
| 250 | 350 | 395 | 300 | 597 | 467 | 1064 | 630 | 115 | 515 | 400 | 70 | 4 |
Auf unserem Youtube-Kanal finden Sie Videos über Schüttgut-Handling-Zubehör, das von Gimat entwickelt und hergestellt wird.
